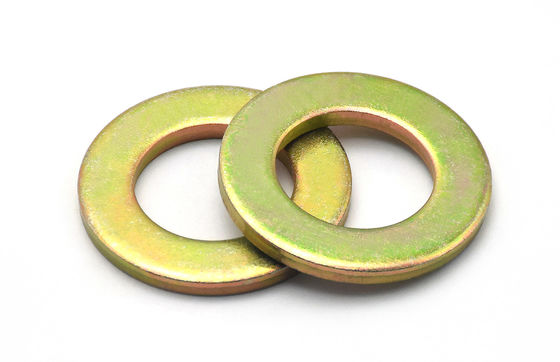

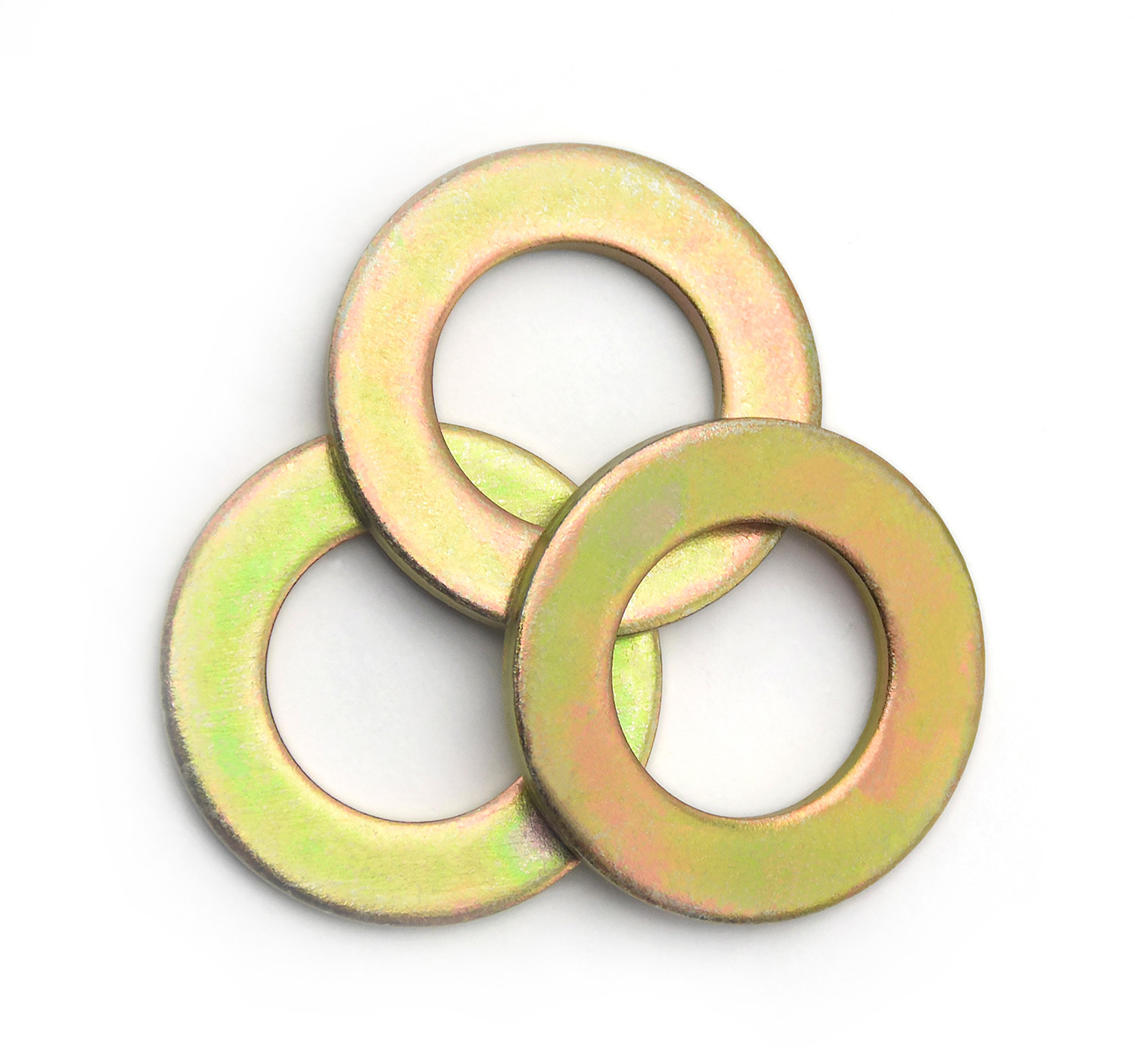

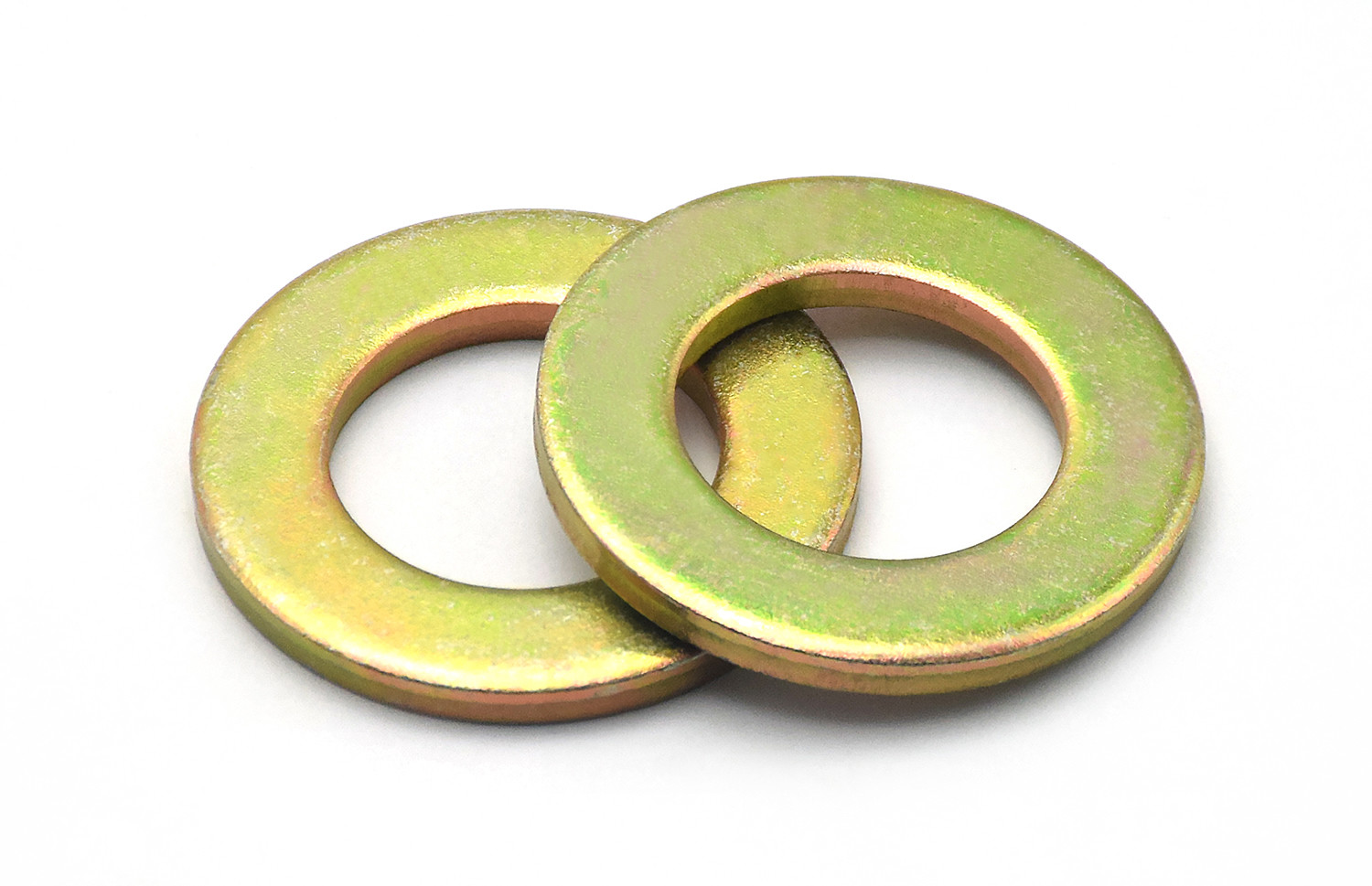

Kohlenstoffstahl Galvanisierung Flachspüler DIN125 Zinkplattierte Oberflächenbehandlung

  • Carbon Steel Galvanization Flat Washer DIN125 Zinc Plated Surface Treatment
  • Carbon Steel Galvanization Flat Washer DIN125 Zinc Plated Surface Treatment
Herkunftsort JIANG SU Provinz China
Markenname YingYan
Zertifizierung ISO9000
Modellnummer Φ8-Φ24
Min Bestellmenge 1000 Stück
Preis negotiable
Verpackung Informationen Kleine Kisten, Plastiktüten, Massen in Kartons

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Name Flachwaschmaschine Standards Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten
Material Kohlenstoffstahl Q235 Typ mit einer Breite von nicht mehr als 15 mm
Paket PE-Tasche + Etikett + Karton Oberflächenbehandlung Zinkplattiert
Farbe Gelb Größe Φ8-Φ24/Nach Ihren Wünschen
Hervorheben

Verzinkung Flachwaschmaschine

,

Flachwascher aus Kohlenstoffstahl

,

Flachwaschmaschine nach DIN125
Hinterlass eine Nachricht
Produkt-Beschreibung

DIN125 Kohlenstoffstahl Q235 Gelb Galvanisierung Flachwaschmaschine Produktstufe A, Härte 140HV 200HV

Eigenschaften:

  1. Flatform: Der DIN 125 Flat Washer ist ein Metallring mit einer flachen Form, der leicht zwischen Teile platziert werden kann, die verbunden werden müssen.
  2. Druckverteilung: Die Flachspülmaschine verteilt den Druck von der Mutter auf die angeschlossenen Teile effektiv und verhindert Schäden durch übermäßigen Druck.
  3. Erweiterter Kontaktbereich: Der Flachspüler erweitert den Kontaktbereich zwischen der Mutter und den verbundenen Teilen und erhöht so die Stabilität und Zuverlässigkeit der Verbindung.
  4. Material und Härte: Diese Waschmaschinen sind typischerweise aus Federstahl wie 65Mn hergestellt, mit einer Oberflächenoxidation und einer hitzebehandelten Härte von HRC 44-51.eine gute Elastizität und Verschleißfestigkeit bietet.

Vorteile:

  1. Starke Universalität: Der DIN 125 Flat Washer ist ein standardisiertes Produkt, das in verschiedenen mechanischen Geräten und Projekten weit verbreitet werden kann und eine hohe Universalität bietet.
  2. Einfache Installation: Aufgrund seiner flachen Form und einfachen Struktur ist die DIN 125 Flat Washer einfach zu installieren und zu entfernen, wodurch die Wartungskosten und die Zeit reduziert werden.
  3. Verbesserte Verbindungssicherheit: Durch die Verteilung des Drucks und die Erweiterung des Berührungsbereichs verbessert die DIN 125 Flat Washer die Stabilität und Zuverlässigkeit der Verbindungen erheblich,Verringerung der Ausfall- und Unfallgefahr.

Anwendungen:

  1. Mechanische Ausrüstung: Der DIN 125 Flat Washer wird in verschiedenen mechanischen Geräten wie Autos, Schiffen, Luftfahrt und Bauwesen für das Anschließen und Befestigen verschiedener Komponenten eingesetzt.
  2. Anschlüsse: Diese Wäscher werden oft zusammen mit Schrauben, Schrauben und anderen Anschlüssen verwendet, um zusätzliche Unterstützung und Schutz zu bieten und eine sichere und zuverlässige Verbindung zu gewährleisten.
  3. Rohrleitungen: In Rohrleitungen kann der DIN 125 Flat Washer verwendet werden, um Rohre, Ventile und andere Komponenten zu verbinden, um Lecks und Schäden zu vermeiden.



Kohlenstoffstahl Galvanisierung Flachspüler DIN125 Zinkplattierte Oberflächenbehandlung 0


Größe Φ1.7 Φ1.8 Φ2.2 Φ2.5 Φ2.7 Φ2.8 Φ3.2
M Für die Garngröße M1.6 M1.7 M2 M2.3 M2.5 M2.6 M3
d Min=Nenngröße 1.7 1.8 2.2 2.5 2.7 2.8 3.2
maximal 1.84 1.94 2.34 2.64 2.84 2.94 3.38
dc max=Nenngröße 4 4.5 5 6 6 7 7
Min. 3.7 4.2 4.7 5.7 5.7 6.64 6.64
h Nominelle Größe 0.3 0.3 0.3 0.5 0.5 0.5 0.5
maximal 0.35 0.35 0.35 0.55 0.55 0.55 0.55
Min. 0.25 0.25 0.25 0.45 0.45 0.45 0.45
pro 1000 Einheiten ≈ kg 0.024 0.031 0.037 0.092 0.088 0.127 0.119
Größe Φ3.7 Φ4.3 Φ5.3 Φ6.4 Φ7.4 F8.4 Φ10.5
M Für die Garngröße M3.5 M4 M5 M6 M7 M8 M10
d Min=Nenngröße 3.7 4.3 5.3 6.4 7.4 8.4 10.5
maximal 3.88 4.48 5.48 6.62 7.62 8.62 10.77
dc max=Nenngröße 8 9 10 12 14 16 20
Min. 7.64 8.64 9.64 11.57 13.57 15.57 19.48
h Nominelle Größe 0.5 0.8 1 1.6 1.6 1.6 2
maximal 0.55 0.9 1.1 1.8 1.8 1.8 2.2
Min. 0.45 0.7 0.9 1.4 1.4 1.4 1.8
pro 1000 Einheiten ≈ kg 0.155 0.308 0.443 1.02 1.39 1.83 3.57
Größe Φ13 Φ15 Φ17 Φ19 Φ21 Φ23 Φ25
M Für die Garngröße M12 M14 M16 M18 M20 M22 M24
d Min=Nenngröße 13 15 17 19 21 23 25
maximal 13.27 15.27 17.27 19.33 21.33 23.33 25.33
dc max=Nenngröße 24 28 30 34 37 39 44
Min. 23.48 27.48 29.48 33.38 36.38 38.38 43.38
h Nominelle Größe 2.5 2.5 3 3 3 3 4
maximal 2.7 2.7 3.3 3.3 3.3 3.3 4.3
Min. 2.3 2.3 2.7 2.7 2.7 2.7 3.7
pro 1000 Einheiten ≈ kg 6.27 8.62 11.3 14.7 17.2 18.3 32.3
Größe Φ27 Φ28 Φ29 Φ31 Φ33 Φ34 Φ36
M Für die Garngröße M26 M27 M28 M30 M32 M33 M35
d Min=Nenngröße 27 28 29 31 33 34 36
maximal 27.33 28.33 29.33 31.39 33.62 34.62 36.62
dc max=Nenngröße 50 50 50 56 60 60 66
Min. 49.38 49.38 49.38 55.26 58.8 58.8 64.8
h Nominelle Größe 4 4 4 4 5 5 5
maximal 4.3 4.3 4.3 4.3 5.6 5.6 5.6
Min. 3.7 3.7 3.7 3.7 4.4 4.4 4.4
pro 1000 Einheiten ≈ kg 43.7 42.3 40.9 53.6 77.4 75.3 94.3
Größe Φ37 Φ39 Φ40 Φ41 Φ43 Φ46 Φ50
M Für die Garngröße M36 M38 M39 M40 M42 M45 M48
d Min=Nenngröße 37 39 40 41 43 46 50
maximal 37.62 39.62 40.62 41.62 43.62 46.62 50.62
dc max=Nenngröße 66 72 72 72 78 85 92
Min. 64.8 70.8 70.8 70.8 76.8 83.6 90.6
h Nominelle Größe 5 6 6 6 7 7 8
maximal 5.6 6.6 6.6 6.6 8 8 9
Min. 4.4 5.4 5.4 5.4 6 6 7
pro 1000 Einheiten ≈ kg 92.1 136 133 130 183 220 294
Größe Φ52 Φ54 Φ57 Φ58 Φ60 Φ62 Φ66
M Für die Garngröße M50 M52 M55 M56 M58 M60 M64
d Min=Nenngröße 52 54 57 58 60 62 66
maximal 52.74 54.74 57.74 58.74 60.74 62.74 66.74
dc max=Nenngröße 92 98 105 105 110 110 115
Min. 90.6 96.6 103.6 103.6 108.6 108.6 113.6
h Nominelle Größe 8 8 9 9 9 9 9
maximal 9 9 10 10 10 10 10
Min. 7 7 8 8 8 8 8
pro 1000 Einheiten ≈ kg 284 330 431 425 472 458 492
Größe Φ70 Φ74 Φ78 Φ82 Φ87 Φ93 Φ98
M Für die Garngröße M68 M72 M76 M80 M85 M90 M95
d Min=Nenngröße 70 74 78 82 87 93 98
maximal 70.74 74.74 78.74 82.87 87.87 93.87 98.87
dc max=Nenngröße 120 125 135 140 145 160 165
Min. 118.6 123.4 133.4 138.4 143.4 158.4 163.4
h Nominelle Größe 10 10 10 12 12 12 12
maximal 11 11 11 13.2 13.2 13.2 13.2
Min. 9 9 9 10.8 10.8 10.8 10.8
pro 1000 Einheiten ≈ kg 586 626 749 953 996 1250 1300
Größe Φ104 Φ109 Φ114 Φ119 Φ124 Φ129 Φ134
M Für die Garngröße M100 M105 M110 M115 M1 und M2 M125 M130
d Min=Nenngröße 104 109 114 119 124 129 134
maximal 104.87 109.87 114.87 119.87 125 130 135
dc max=Nenngröße 175 180 185 200 210 220 220
Min. 173.4 178.4 183.15 198.15* 208.15 218.15 218.15
h Nominelle Größe 14 14 14 14 16 16 16
maximal 15.2 15.2 15.2 15.2 17.2 17.2 17.2
Min. 12.8 12.8 12.8 12.8 14.8 14.8 14.8
pro 1000 Einheiten ≈ kg 1710 1770 1830 2230 2830 3130 3000
Größe Φ139 Φ144 Φ149 Φ155 Φ165
M Für die Garngröße M135 M140 M145 M150 M160
d Min=Nenngröße 139 144 149 155 165
maximal 140 145 150 156 166
dc max=Nenngröße 230 240 250 250 250
Min. 228.15 238.15 248.15 248.15 248.15
h Nominelle Größe 16 18 18 18 18
maximal 17.2 19.2 19.2 19.2 19.2
Min. 14.8 16.8 16.8 16.8 16.8
pro 1000 Einheiten ≈ kg 3310 4090 4470 4270 3910



Umbauten:

Flache Federscheibe

Haltungsringe

Einfache Flachwaschmaschine
