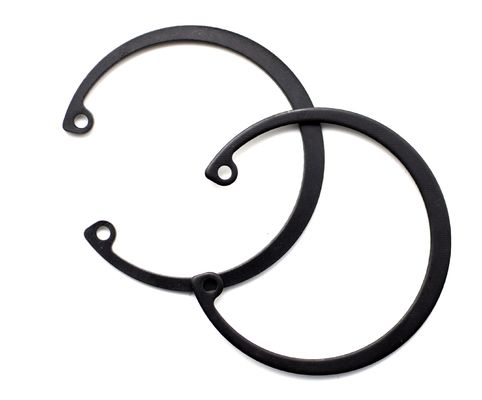

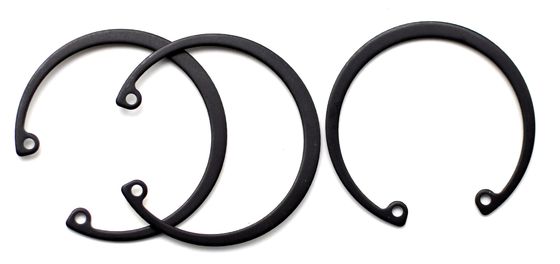

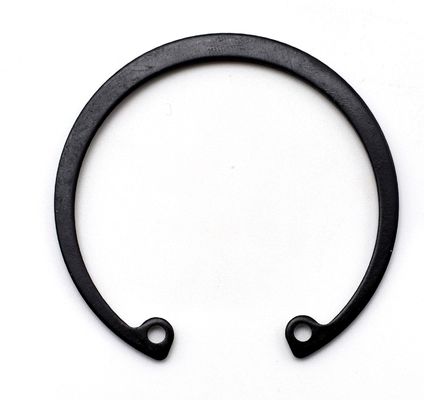

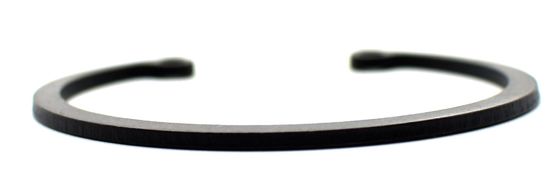

DIN472 65Mn Schwarze Dacromet-Festringe für Bohrungen Normaltyp Φ35 - Φ98

  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
Herkunftsort JIANG SU Provinz China
Markenname YingYan
Zertifizierung ISO9000
Modellnummer Φ35-Φ98
Min Bestellmenge 1000 Stück
Preis negotiable
Verpackung Informationen Kleine Kisten, Plastiktüten, Massen in Kartons,

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Name Fassungsringe für Bohrungen - Normaltyp Standards Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten
Typ Haltungsringe Material Legiertes Stahl 65Mn
Beenden Sie. Schwarz, Dacromet, Schwarzoxid Oberflächenbehandlung Dacromet, schwarz.
Modellnummer Φ35-Φ98/Einhaltung Ihrer Anforderungen
Hervorheben

65Mn Rückhaltringe

,

Einheitliche Prüfungen

,

Dacromet DIN 472 Circlip
Hinterlass eine Nachricht
Produkt-Beschreibung

DIN472 65Mn Schwarze Dacromet-Festringe für Bohrungen - Normaltyp Φ35-Φ98







DIN472 65Mn Schwarze Dacromet-Festringe für Bohrungen Normaltyp Φ35 - Φ98 0

Nominaler Durchmesser 8 9 10 11 12 13 14
d ①
s maximal 0.8 0.8 1 1 1 1 1
Min. 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc maximal 9.06 10.16 11.16 12.16 13.36 14.46 15.46
Min. 8.6 9.7 10.7 11.7 12.9 14 15
Ein maximal 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 Min. 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
pro 1000 Einheiten ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
Nominaler Durchmesser 15 16 17 18 19 20 21
d ①
s maximal 1 1 1 1 1 1 1
Min. 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc maximal 16.56 17.66 18.72 19.92 20.92 21.92 22.92
Min. 16.1 17.2 18.17 19.37 20.37 21.37 22.37
Ein maximal 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 Min. 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
pro 1000 Einheiten ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
Nominaler Durchmesser 22 24 25 26 28 30 31
d ①
s maximal 1 1.2 1.2 1.2 1.2 1.2 1.2
Min. 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc maximal 23.92 26.32 27.32 28.32 30.6 32.6 33.9
Min. 23.37 25.69 26.69 27.69 29.85 31.85 33.15
Ein maximal 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 Min. 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
pro 1000 Einheiten ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
Nominaler Durchmesser 32 34 35 36 37 38 40
d ①
s maximal 1.2 1.5 1.5 1.5 1.5 1.5 1.75
Min. 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc maximal 34.9 37 38.3 39.3 40.3 41.3 44.4
Min. 34.15 36.25 37.55 38.55 39.55 40.55 43.11
Ein maximal 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 Min. 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
pro 1000 Einheiten ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
Nominaler Durchmesser 42 45 47 48 50 52 55
d ①
s maximal 1.75 1.75 1.75 1.75 2 2 2
Min. 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc maximal 46.4 49.4 51.6 52.6 55.3 57.3 60.3
Min. 45.11 48.11 50.04 51.04 53.74 55.74 58.74
Ein maximal 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 Min. 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
pro 1000 Einheiten ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
Nominaler Durchmesser 56 58 60 62 63 65 68
d ①
s maximal 2 2 2 2 2 2.5 2.5
Min. 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc maximal 61.3 63.3 65.3 67.3 68.3 70.3 73.6
Min. 59.74 61.74 63.74 65.74 66.74 68.74 72.04
Ein maximal 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 Min. 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
pro 1000 Einheiten ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
Nominaler Durchmesser 70 72 75 78 80 82 85
d ①
s maximal 2.5 2.5 2.5 2.5 2.5 2.5 3
Min. 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc maximal 75.6 77.6 80.6 83.8 86.8 88.8 91.8
Min. 74.04 76.04 79.04 81.96 84.96 86.96 89.96
Ein maximal 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 Min. 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
pro 1000 Einheiten ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
Nominaler Durchmesser 88 90 92 95 98 100 102
d ①
s maximal 3 3 3 3 3 3 4
Min. 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc maximal 94.8 96.8 98.8 101.8 104.8 106.8 109.3
Min. 92.96 94.96 96.96 99.96 102.96 104.96 107.46
Ein maximal 8.6 8.6 8.7 8.8 9 9.2 9.5
b ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 Min. 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
pro 1000 Einheiten ≈ kg 28 31 32 35 37 38 55
Nominaler Durchmesser 105 108 110 112 115 120 125
d ①
s maximal 4 4 4 4 4 4 4
Min. 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc maximal 113.3 116.3 118.3 120.3 123.5 128.5 133.5
Min. 111.46 114.46 116.46 118.46 121.37 126.37 131.37
Ein maximal 9.5 9.5 10.4 10.5 10.5 11 11
b ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 Min. 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
pro 1000 Einheiten ≈ kg 56 60 64.5 72 74.5 77 79
Nominaler Durchmesser 130 135 140 145 150 155 160
d ①
s maximal 4 4 4 4 4 4 4
Min. 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc maximal 138.5 143.5 148.5 153.5 159.5 165.5 170.5
Min. 136.37 141.37 146.37 151.37 157.37 163.37 168.37
Ein maximal 11 11.2 11.2 11.4 12 12 13
b ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 Min. 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
pro 1000 Einheiten ≈ kg 82 84 87.5 93 105 107 110
Nominaler Durchmesser 165 170 175 180 185 190 195
d ①
s maximal 4 4 4 4 4 4 4
Min. 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc maximal 176 181 186.2 191.2 196.2 201.2 206.2
Min. 173.87 178.87 183.78 188.78 193.78 198.78 203.78
Ein maximal 13 13.5 13.5 14.2 14.2 14.2 14.2
b ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 Min. 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
pro 1000 Einheiten ≈ kg 125 140 150 165 170 175 183
Nominaler Durchmesser 200 210 220 230 240 250 260
d ①
s maximal 4 5 5 5 5 5 5
Min. 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc maximal 211.2 223.7 233.7 243.7 254 264 277
Min. 208.78 221.28 231.28 241.28 251.19 261.19 274.19
Ein maximal 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b ≈ 14 14 14 14 14 14 16
d1 Min. 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
pro 1000 Einheiten ≈ kg 195 270 315 330 345 360 375
Nominaler Durchmesser 270 280 290 300
d ①
s maximal 5 5 5 5
Min. 4.88 4.88 4.88 4.88
dc maximal 287 297 307 317
Min. 284.19 294.19 304.19 314.19
Ein maximal 16.2 16.2 16.2 16.2
b ≈ 16 16 16 16
d1 Min. 5 5 5 5
d2 236 246 256 266
pro 1000 Einheiten ≈ kg 388 400 415 435






Eigenschaften:

  • Standardgrößen: Diese Halterringe sind in der Regel in einer Reihe von Standardgrößen erhältlich, so dass ein geeigneter Ring basierend auf dem Achsdurchmesser und der Größe des zu befestigenden Teils ausgewählt werden kann.
  • Einfacher Aufbau: Der Halterring besteht in der Regel aus einem kreisförmigen Metallblech mit einer Öffnung in der Mitte, so dass er leicht auf der Achse installiert werden kann.
  • Einfache Montage: Der Halterring kann durch Achsdrücken oder Einprallen auf die Achse montiert werden, ohne dass spezielle Werkzeuge oder Ausrüstung benötigt werden.
  • Verschiedene Materialien: Abhängig von der Anwendungsumgebung und den Anforderungen können Halterringe aus verschiedenen Materialien wie Edelstahl, Kohlenstoffstahl, Kupferlegierungen usw. hergestellt werden.

Vorteile:

  • Wirksame Befestigung: Die Halterungen verhindern effektiv, dass sich Teile von der Achse bewegen oder abfallen, wodurch die Stabilität und Zuverlässigkeit des mechanischen Systems gewährleistet wird.
  • Niedrige Kosten: Aufgrund ihrer einfachen Struktur sind die Herstellungskosten von Halterringen relativ niedrig, was sie für die Massenproduktion geeignet macht.
  • Hohe Anpassungsfähigkeit: Die Rückhaltungsringe können sich an verschiedene Achsdurchmesser und Teilegrößen anpassen, was eine starke Vielseitigkeit zeigt.
  • Einfache Wartung: Sowohl die Montage als auch das Entfernen der Halterungen sind relativ einfach, was die Wartung der Ausrüstung und den Ersatz von Teilen erleichtert.

Anwendbare Szenarien:

  • Übertragungsteile an Achsen: Bei Übertragungssystemen wie Getrieben und Schleierrädern können Stützringe verwendet werden, um Teile an Achsen zu befestigen.
  • Befestigung der Lager: Bei einigen Anwendungen ist es notwendig, die Stabilität der Lager an den Achsen zu gewährleisten, bei denen Halterungen zum Einsatz kommen.
  • Positionierungselemente: Halterringe können auch als Positionierungselemente dienen, um eine genaue relative Position anderer Teile auf Achsen zu gewährleisten.
  • Häufige Ersatzszenarien: Aufgrund ihrer einfachen Installation und Ablösung eignen sich Halterringe besonders für Szenarien, bei denen häufige Ersatzszenarien erforderlich sind.in Prüfgeräten und Prüfbänken.
