DIN127 Ein-Spulen-Federverschlusswaschmaschinen Normaltyp SUS304 2507 316

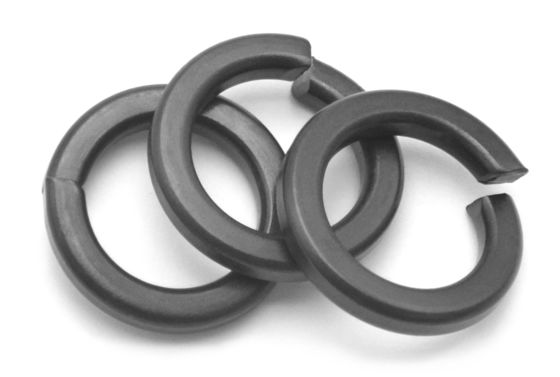

  • DIN127 Single Coil Spring Lock Washers Normal Type SUS304 2507 316

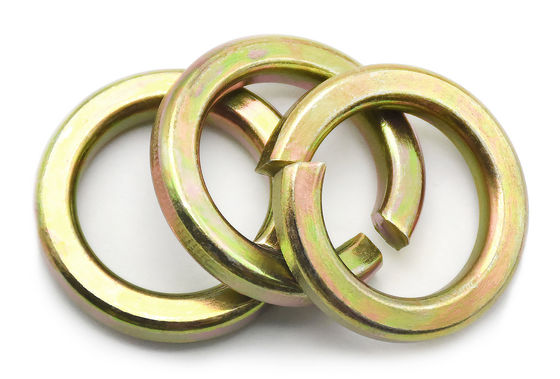

  • DIN127 Single Coil Spring Lock Washers Normal Type SUS304 2507 316

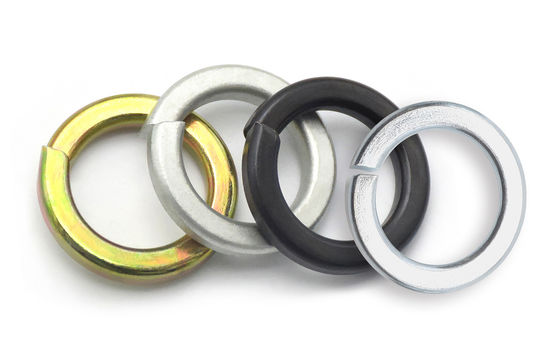

  • DIN127 Single Coil Spring Lock Washers Normal Type SUS304 2507 316

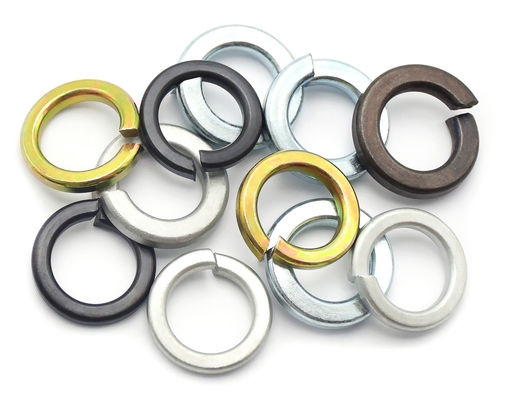

  • DIN127 Single Coil Spring Lock Washers Normal Type SUS304 2507 316

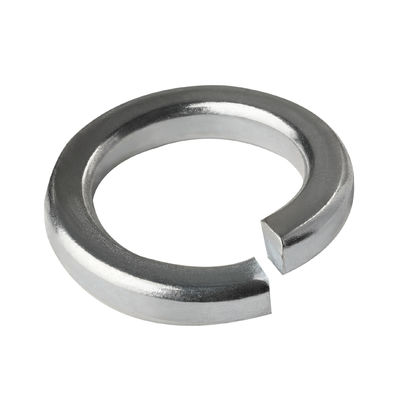

  • DIN127 Single Coil Spring Lock Washers Normal Type SUS304 2507 316

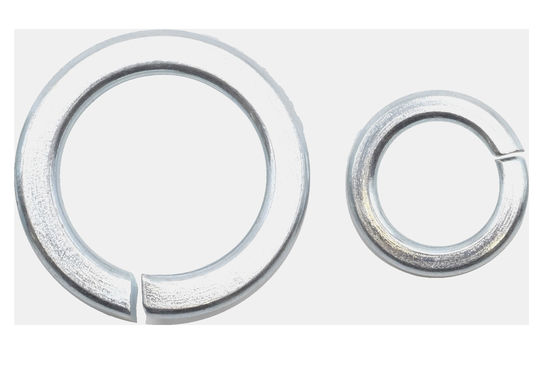

  • DIN127 Single Coil Spring Lock Washers Normal Type SUS304 2507 316

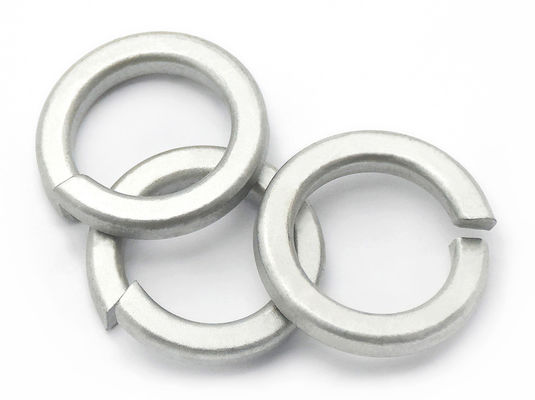

  • DIN127 Single Coil Spring Lock Washers Normal Type SUS304 2507 316

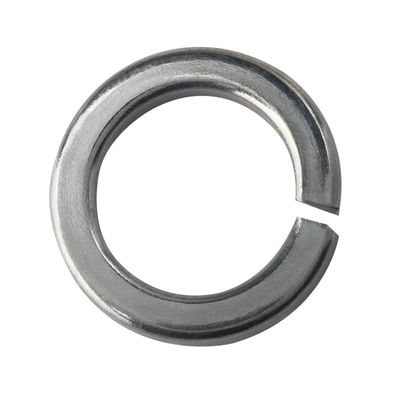

  • DIN127 Single Coil Spring Lock Washers Normal Type SUS304 2507 316
Herkunftsort JIANG SU Provinz China
Markenname YingYan
Zertifizierung ISO9000
Modellnummer φ3-φ30
Min Bestellmenge 1000 Stück
Preis negotiable
Verpackung Informationen Kleine Kisten, Plastiktüten, Massen in Kartons,

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Name Einzelspulen-Federverschlusswaschmaschinen Normaltyp Standards Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten
Typ Füllwascher Beenden Sie. Schwarz, ZINK, einfach, schwarzer Oxid, Dakromet
Oberflächenbehandlung Zinnplattiert, Dacromet, schwarz Modellnummer φ3-φ30
Material SUS304 316 2507
Hervorheben

mit einer Breite von mehr als 20 mm

,

Federringe des Frühlings-DIN127

,

SUS304 Ein-Spulen-Federwascher
Hinterlass eine Nachricht
Produkt-Beschreibung

DIN127 Ein-Spulen-Federverschlusswaschmaschinen Normaltyp SUS304 2507 316 Φ3-Φ30

DIN127 Ein-Spulen-Federverschlusswaschmaschinen Normaltyp SUS304 2507 316 0

Nominaler Durchmesser Φ2 Φ2.2 Φ2.5 Φ3 Φ3.5 Φ4 Φ5
d Min. 2.1 2.3 2.6 3.1 3.6 4.1 5.1
maximal 2.4 2.6 2.9 3.4 3.9 4.4 5.4
n Nominelle Größe 0.9 1 1 1.3 1.3 1.5 1.8
maximal 1 1.1 1.1 1.4 1.4 1.6 1.9
Min. 0.8 0.9 0.9 1.2 1.2 1.4 1.7
h Nominelle Größe 0.5 0.6 0.6 0.8 0.8 0.9 1.2
maximal 0.6 0.7 0.7 0.9 0.9 1 1.3
Min. 0.4 0.5 0.5 0.7 0.7 0.8 1.1
H Min. 1 1.2 1.2 1.6 1.6 1.8 2.4
maximal 1.2 1.4 1.4 1.9 1.9 2.1 2.8
pro 1000 Einheiten ≈ kg 0.033 0.05 0.053 0.11 0.12 0.18 0.36
Nominaler Durchmesser Φ6 Φ7 Φ8 Φ10 Φ12 Φ14 Φ16
d Min. 6.1 7.1 8.1 10.2 12.2 14.2 16.2
maximal 6.5 7.5 8.5 10.7 12.7 14.7 17
n Nominelle Größe 2.5 2.5 3 3.5 4 4.5 5
maximal 2.65 2.65 3.15 3.7 4.2 4.7 5.2
Min. 2.35 2.35 2.85 3.3 3.8 4.3 4.8
h Nominelle Größe 1.6 1.6 2 2.2 2.5 3 3.5
maximal 1.7 1.7 2.1 2.35 2.65 3.15 3.7
Min. 1.5 1.5 1.9 2.05 2.35 2.85 3.3
H Min. 3.2 3.2 4 4.4 5 6 7
maximal 3.8 3.8 4.7 5.2 5.9 7.1 8.3
pro 1000 Einheiten ≈ kg 0.83 0.93 1.6 2.53 3.82 6.01 8.91
Nominaler Durchmesser Φ18 Φ20 Φ22 Φ24 Φ27 Φ30 Φ36
d Min. 18.2 20.2 22.5 24.5 27.5 30.5 36.5
maximal 19 21.2 23.5 25.5 28.5 31.7 37.7
n Nominelle Größe 5 6 6 7 7 8 10
maximal 5.2 6.2 6.2 7.25 7.25 8.25 10.25
Min. 4.8 5.8 5.8 6.75 6.75 7.75 9.75
h Nominelle Größe 3.5 4 4 5 5 6 6
maximal 3.7 4.2 4.2 5.2 5.2 6.2 6.2
Min. 3.3 3.8 3.8 4.8 4.8 5.8 5.8
H Min. 7 8 8 10 10 12 12
maximal 8.3 9.4 9.4 11.8 11.8 14.2 14.2
pro 1000 Einheiten ≈ kg 9.73 15.2 16.5 26.2 28.7 44.3 67.3
Nominaler Durchmesser Φ39 Φ42 Φ45 Φ48 Φ52 Φ56 Φ60
d Min. 39.5 42.5 45.5 49 53 57 61
maximal 40.7 43.7 46.7 50.5 54.5 58.5 62.5
n Nominelle Größe 10 12 12 12 14 14 14
maximal 10.25 12.25 12.25 12.25 14.25 14.25 14.25
Min. 9.75 11.75 11.75 11.75 13.75 13.75 13.75
h Nominelle Größe 6 7 7 7 8 8 8
maximal 6.2 7.25 7.25 7.25 8.25 8.25 8.25
Min. 5.8 6.75 6.75 6.75 7.75 7.75 7.75
H Min. 12 14 14 14 16 16 16
maximal 14.2 16.5 16.5 16.5 18.9 18.9 18.9
pro 1000 Einheiten ≈ kg 71.7 111 117 123 182 193 203
Nominaler Durchmesser Φ64 Φ68 Φ72 Φ80 Φ90 Φ100
d Min. 65 69 73 81 91 101
maximal 66.5 70.5 74.5 82.5 92.5 102.5
n Nominelle Größe 14 14 14 14 14 14
maximal 14.25 14.25 14.25 14.25 14.25 14.25
Min. 13.75 13.75 13.75 13.75 13.75 13.75
h Nominelle Größe 8 8 8 8 8 8
maximal 8.25 8.25 8.25 8.25 8.25 8.25
Min. 7.75 7.75 7.75 7.75 7.75 7.75
H Min. 16 16 16 16 16 16
maximal 18.9 18.9 18.9 18.9 18.9 18.9
pro 1000 Einheiten ≈ kg 218 228 240 262 290 318



Eigenschaften:

  1. Aufgrund des eingebauten Federmechanismus können diese Wäscher nach der Installation kontinuierlich Vorlastkraft erzeugen und die Welle oder den Schraub effektiv an Ort und Stelle sperren.
  2. Durch die Gestaltung der quadratischen Enden wird die Reibung zwischen der Waschmaschine und der Kontaktfläche erhöht und der Sperrwirkung wird eine weitere Verbesserung zugefügt.
  3. Um den unterschiedlichen Arbeitsumgebungen und Lastanforderungen gerecht zu werden, werden DIN 127 Federspülmaschinen aus einer Vielzahl von Materialien hergestellt, darunter Edelstahl, Kohlenstoffstahl und andere.
  4. Die Produktion und das Design dieser Federwaschmaschine entsprechen der Norm DIN 127, wodurch sichergestellt wird, dass ihre Abmessungen, Formen und Leistung allen international anerkannten Standards entsprechen.

Vorteile:

  1. Die federbelastete Konstruktion und die quadratische Struktur der DIN 127-Federspülmaschinen gewährleisten eine stabile Verriegelungsleistung unter verschiedenen Arbeitsbedingungen.einschließlich in Umgebungen mit Schwingungen oder Aufprall, so dass sie sehr zuverlässig sind.
  2. Ohne spezielle Werkzeuge oder komplizierte Installationsverfahren können diese Waschmaschinen einfach durch einfache Komprimierung oder Erweiterung installiert werden.
  3. Diese mit Elastizität ausgestatteten Wäscher können sich an verschiedene Durchmesser von Wellen oder Schrauben anpassen und bieten eine breite Anwendbarkeit.
  4. Bei ordnungsgemäßem Gebrauch und Wartung können die DIN 127 Federverschlussspülmaschinen mehrfach wiederverwendet werden, wodurch die Kosten effektiv gesenkt werden.

Anwendungen:

  1. Schachtverriegelung: Bei mechanischen Geräten sind Wellen entscheidende rotierende Komponenten.Sicherstellung des stabilen Betriebs der mechanischen Ausrüstung.
  2. Schraubenbindung: Bei Anwendungen, bei denen die Schraube befestigt werden muss, wie z. B. bei Brücken, Gebäuden und mechanischen Geräten, sorgen diese Wäscher für die Schraubfestigkeit und verhindern, dass sie sich lösen und abfallen.
  3. Vibrations- und Aufprallumgebungen: Bei Geräten, die in Schwingungs- und Aufprallumgebungen arbeiten, wie zum Beispiel Schwingungsschirmen und Zerkleinern, sorgen die DIN 127 Federverschlussspüler für die Stabilität und Zuverlässigkeit kritischer Bauteile.
  4. Hochpräzisionsgeräte: Bei Geräten mit hoher Präzision und Stabilität, wie beispielsweise Werkzeugmaschinen und Messgeräten, sorgen diese Wäscher für die Genauigkeit und Zuverlässigkeit der Geräte.









Umbauten:

Flache Federscheibe

Haltungsringe

Einfache Flachwaschmaschine
