DIN 6799 SUS304 65Mn E-Ringe / Schließspüler für Schächte A2-70
| Herkunftsort | JIANG SU Provinz China |
|---|---|
| Markenname | YingYan |
| Zertifizierung | ISO9000 |
| Modellnummer | φ5-φ10 |
| Min Bestellmenge | 1000 Stück |
| Preis | negotiable |
| Verpackung Informationen | Kleine Kisten, Plastiktüten, Massen in Kartons, |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Name | E"Ringe/Sperrspüler | Standards | Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten |
|---|---|---|---|
| Typ | mit einer Breite von nicht mehr als 15 mm | Beenden Sie. | Schwarz, ZINK, schwarzes Oxid |
| Oberflächenbehandlung | Zinnplattiert, schwarz | Material | SUS304 65Mn |
| Modellnummer | φ5-φ10/Nach Ihrem Einkommen | ||
| Hervorheben | SUS304 E-Ringe,DIN 6799 Schleusenwaschmaschinen,E-Typ-Rückhaltring |
||
Produkt-Beschreibung

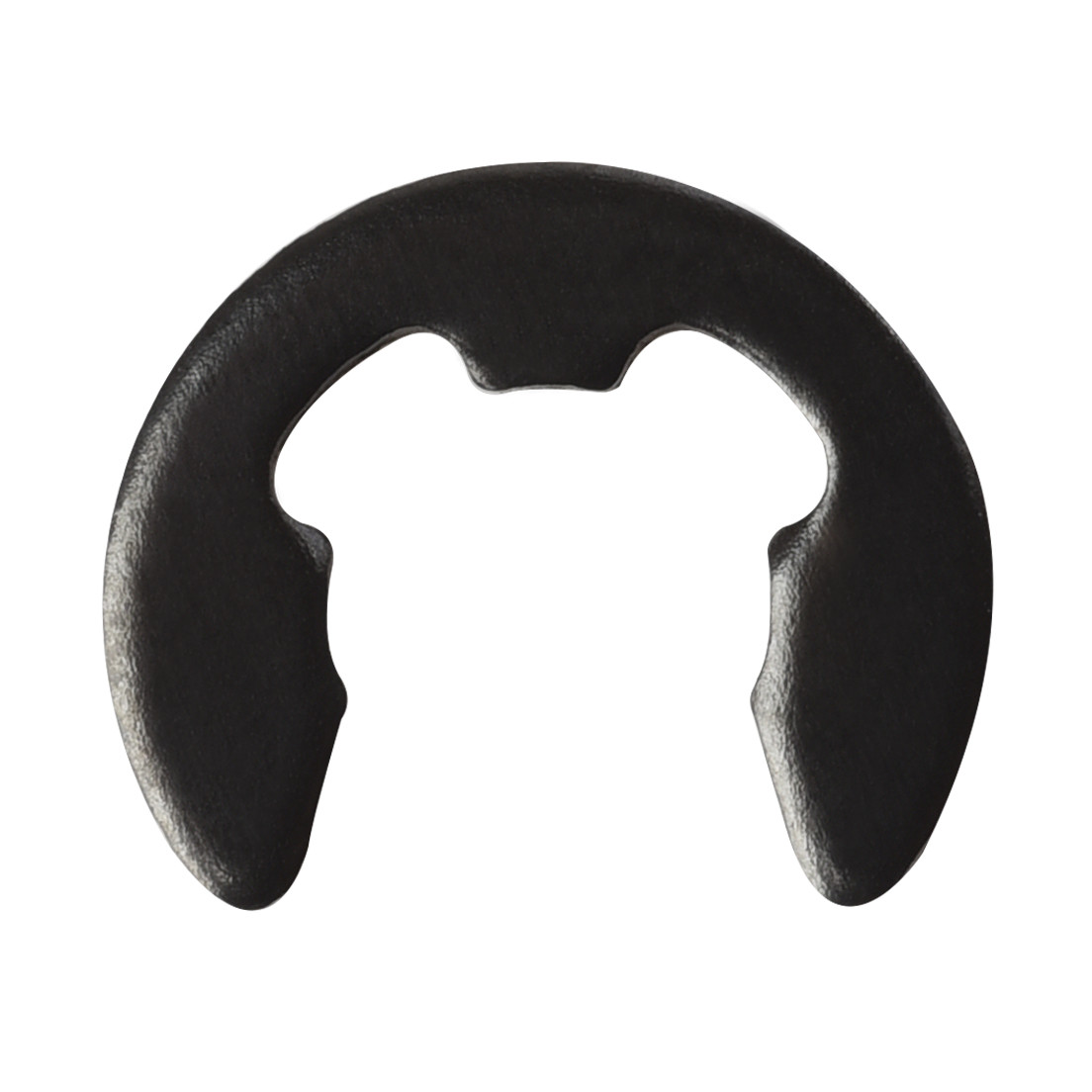

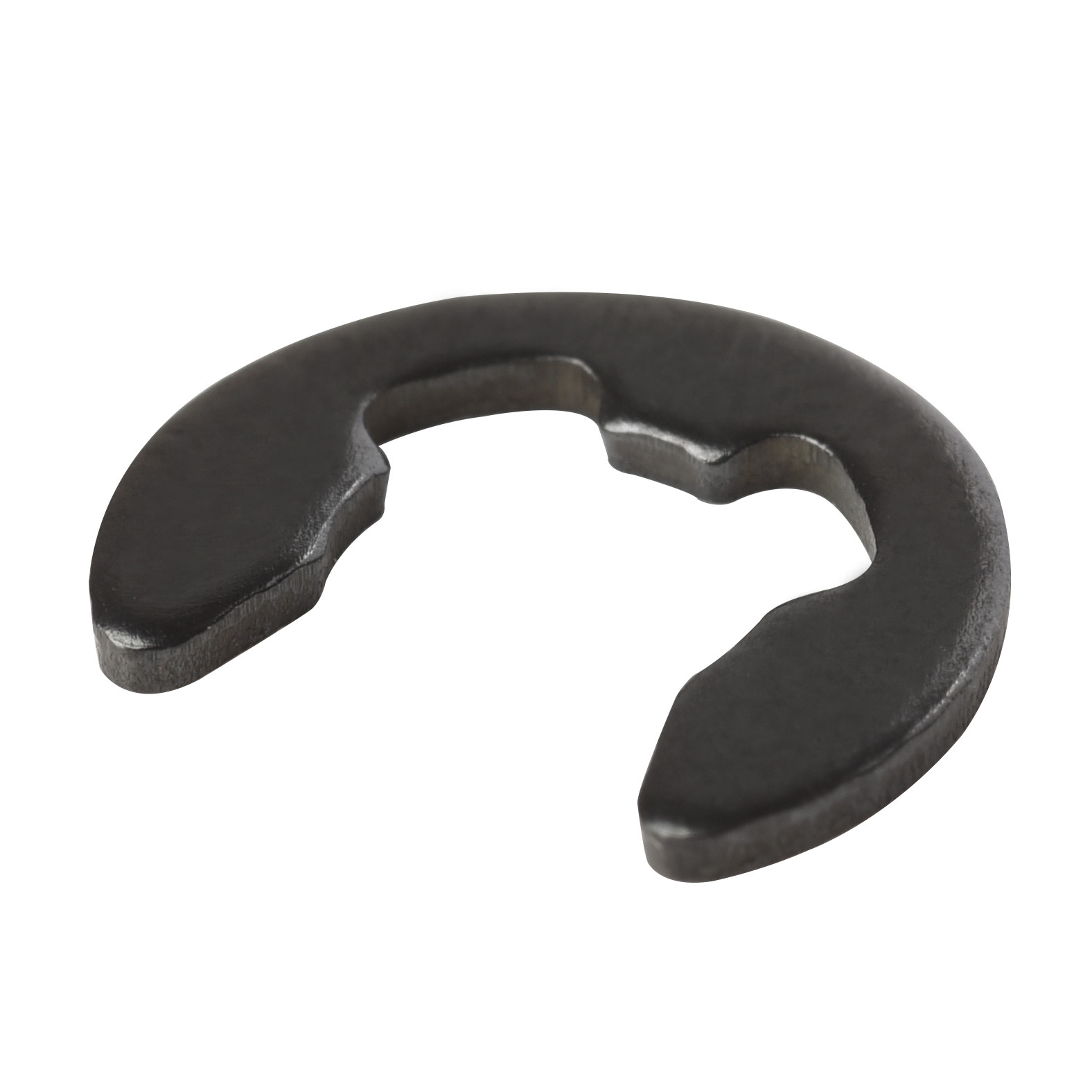

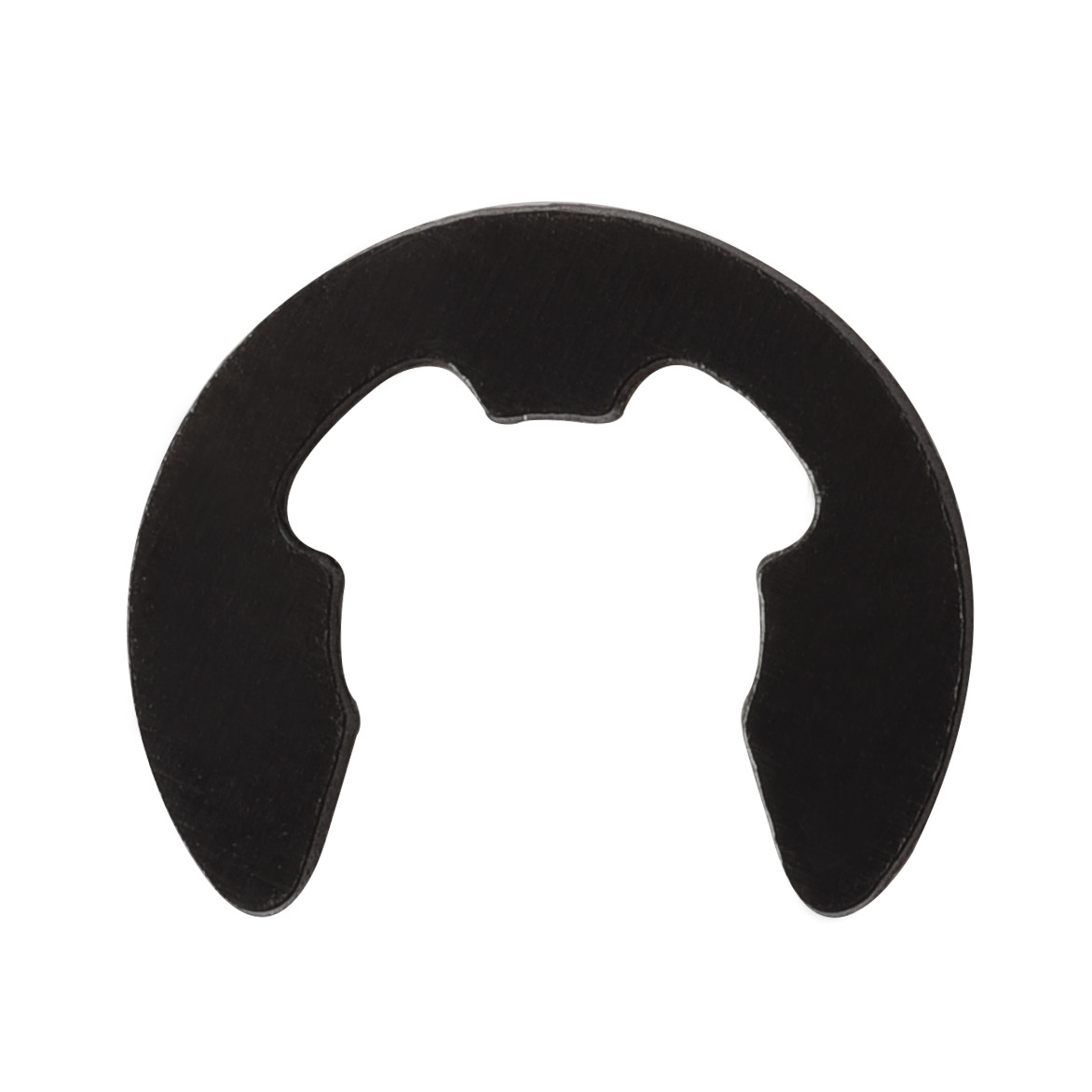

DIN6799 SUS304 65Mn Schwarz"Ringe/Sperrspülmaschinen (Rückhalterspülmaschinen für Schächte) Φ5-Φ10 A2-70
| Nominaler Durchmesser | 1.2 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | |
| d | ||||||||
| d | maximal | 1.2 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 |
| Min. | 1.06 | 1.36 | 1.86 | 2.36 | 2.86 | 3.32 | 3.82 | |
| B | Nominelle Größe | 0.9 | 1.2 | 1.7 | 2.2 | 2.5 | 3 | 3.5 |
| maximal | 0.98 | 1.325 | 1.825 | 2.325 | 2.625 | 3.125 | 3.65 | |
| Min. | 0.82 | 1.075 | 1.575 | 2.075 | 2.375 | 2.875 | 3.35 | |
| S | Nominelle Größe | 0.3 | 0.4 | 0.4 | 0.4 | 0.6 | 0.6 | 0.8 |
| maximal | 0.33 | 0.43 | 0.43 | 0.43 | 0.64 | 0.64 | 0.84 | |
| Min. | 0.24 | 0.34 | 0.34 | 0.34 | 0.53 | 0.53 | 0.7 | |
| D | maximal | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| pro 1000 Einheiten ≈ kg | 0.01 | 0.03 | 0.04 | 0.05 | 0.1 | 0.13 | 0.22 | |
| Nominaler Durchmesser | 5 | 6 | 8 | 9 | 12 | 15 | ||
| d | ||||||||
| d | maximal | 5 | 6 | 8 | 9 | 12 | 15 | |
| Min. | 4.82 | 5.82 | 7.78 | 8.78 | 11.73 | 14.73 | ||
| B | Nominelle Größe | 4.5 | 5.5 | 7.5 | 8 | 10.5 | 13 | |
| maximal | 4.65 | 5.65 | 7.68 | 8.18 | 10.715 | 13.215 | ||
| Min. | 4.35 | 5.35 | 7.32 | 7.82 | 10.285 | 12.785 | ||
| S | Nominelle Größe | 0.8 | 1 | 1 | 1 | 1.2 | 1.5 | |
| maximal | 0.84 | 1.05 | 1.05 | 1.05 | 1.25 | 1.56 | ||
| Min. | 0.7 | 0.87 | 0.87 | 0.87 | 1.07 | 1.35 | ||
| D | maximal | 10 | 12 | 16 | 18 | 24 | 30 | |
| pro 1000 Einheiten ≈ kg | 0.25 | 0.43 | 0.76 | 0.95 | 2.09 | 3.9 | ||
"E"-Ringe (auch als Schleusenreiniger oder Schachtverschlussreiniger bezeichnet) haben folgende Eigenschaften, Vorteile und Anwendungen:
Eigenschaften:
- Der E-Ring verfügt über eine federbelastete Konstruktion mit einem eingebauten Federmechanismus, so dass er sich fest an den Wellen befestigen und eine stabile Sperrkraft erzeugen kann.
- Einfache Montage: "E"RingeSie können leicht installiert werden, indem sie einfach zusammengedrückt oder ausgeweitet werden, ohne dass spezielle Werkzeuge benötigt werden.
- Mit seinerAufnahmenKonstruktionDer "E"-Ring ist sehr flexibel und sehr einstellbar, sodass er sich mühelos an Wellen unterschiedlichen Durchmessers anpassen kann..
- Materielle Vielfalt: "E"-Ringe können aus verschiedenen Materialien wie Edelstahl, Kohlenstoffstahl, Messing usw. hergestellt werden, um unterschiedlichen Arbeitsumgebungen und Lastanforderungen gerecht zu werden.
Vorteile:
- Hohe Zuverlässigkeit: Die federbelastete Konstruktion der "E"-Ringe sorgt für eine konstante Verriegelungskraft, die die Stabilität der Welle auch unter Vibrations- oder Stoßbedingungen gewährleistet.
- Schnelle Installation und Entfernung: Im Vergleich zu anderen Verriegelungsmethoden ist der Montage- und Entnahmeprozess von "E"-Ringen einfacher und schneller und verbessert die Arbeitsleistung.
- Starke Anpassungsfähigkeit: Aufgrund ihrer Verstellbarkeit können "E"-Ringe unterschiedliche Schachtdurchmesser aufnehmen, wodurch die Bestandskosten gesenkt und die Verwaltung vereinfacht werden.
- Wiederverwendbar: "E"-Ringe können wiederverwendet werden, wodurch die Wartungskosten gesenkt werden.
Anwendungen:
- Schachtverriegelung: Die häufigste Anwendung von "E"-Ringen besteht darin, Wellen zu sperren, wodurch eine axiale Bewegung oder Rotation verhindert wird. Dies ist in vielen mechanischen Systemen wie Getriebesystemen, Motoren, Pumpen usw. entscheidend.
- Festsetzung von Zahnrädern: "E"-Ringe können auch zur Befestigung von Zahnrädern und Lagern verwendet werden, um sicherzustellen, dass sie sich während des Betriebs nicht verschieben.
- Anbringung anderer rotierender Bauteile: Neben Wellen, Zahnrädern und Lagern können "E"-Ringe auch zur Befestigung anderer rotierender Bauteile verwendet werden, die eine Bewegungsverhinderung erfordern.
