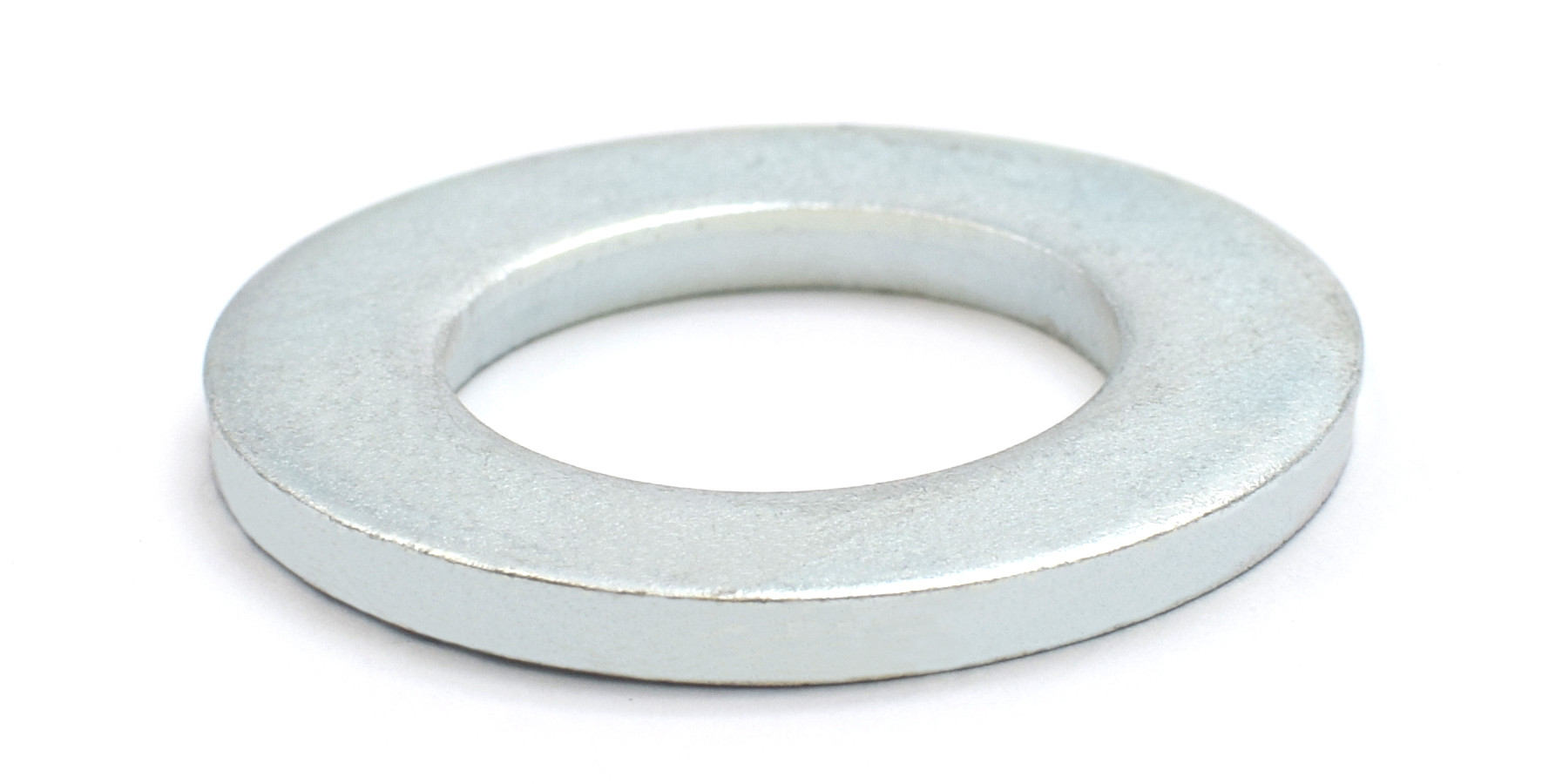

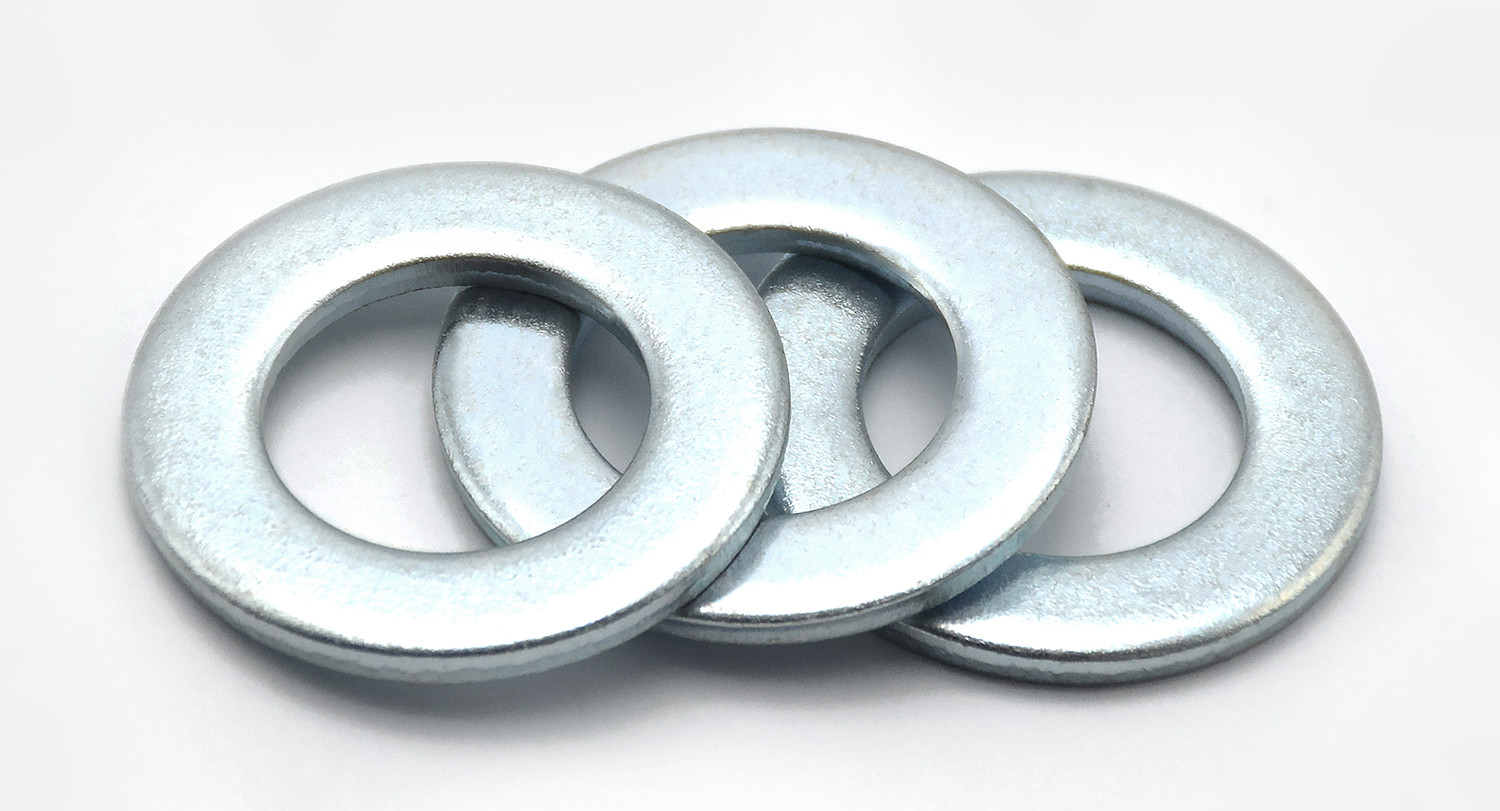

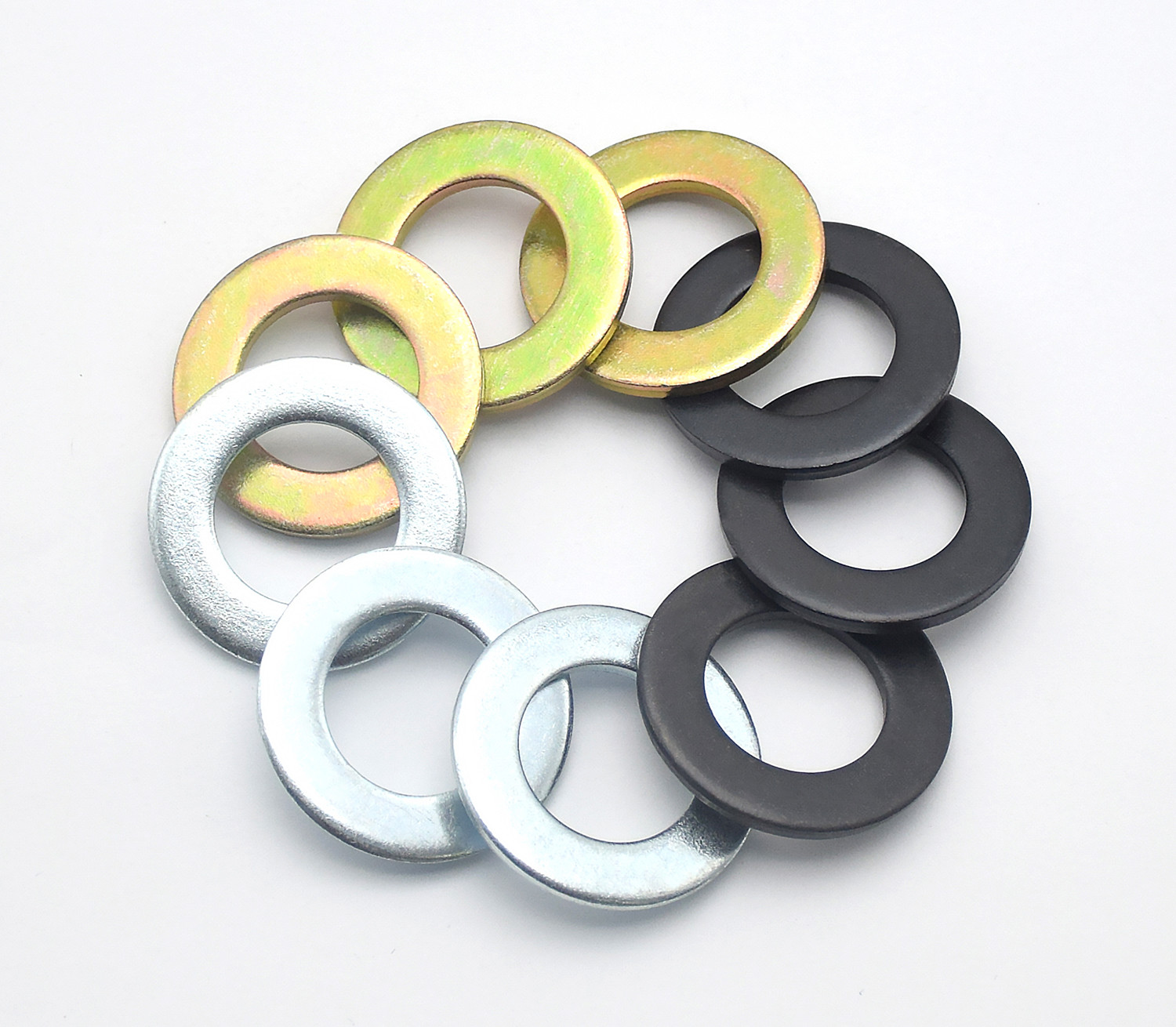

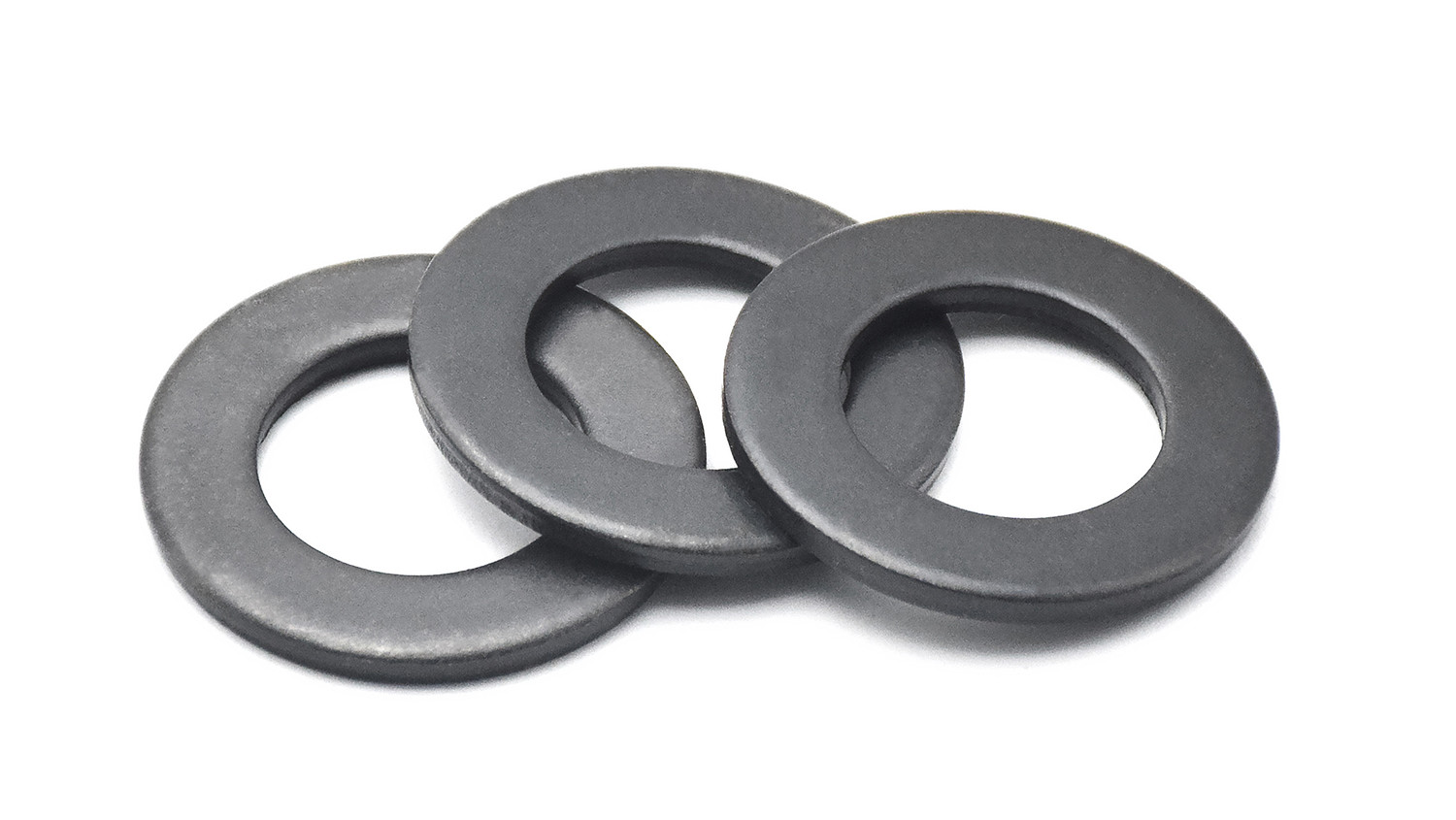

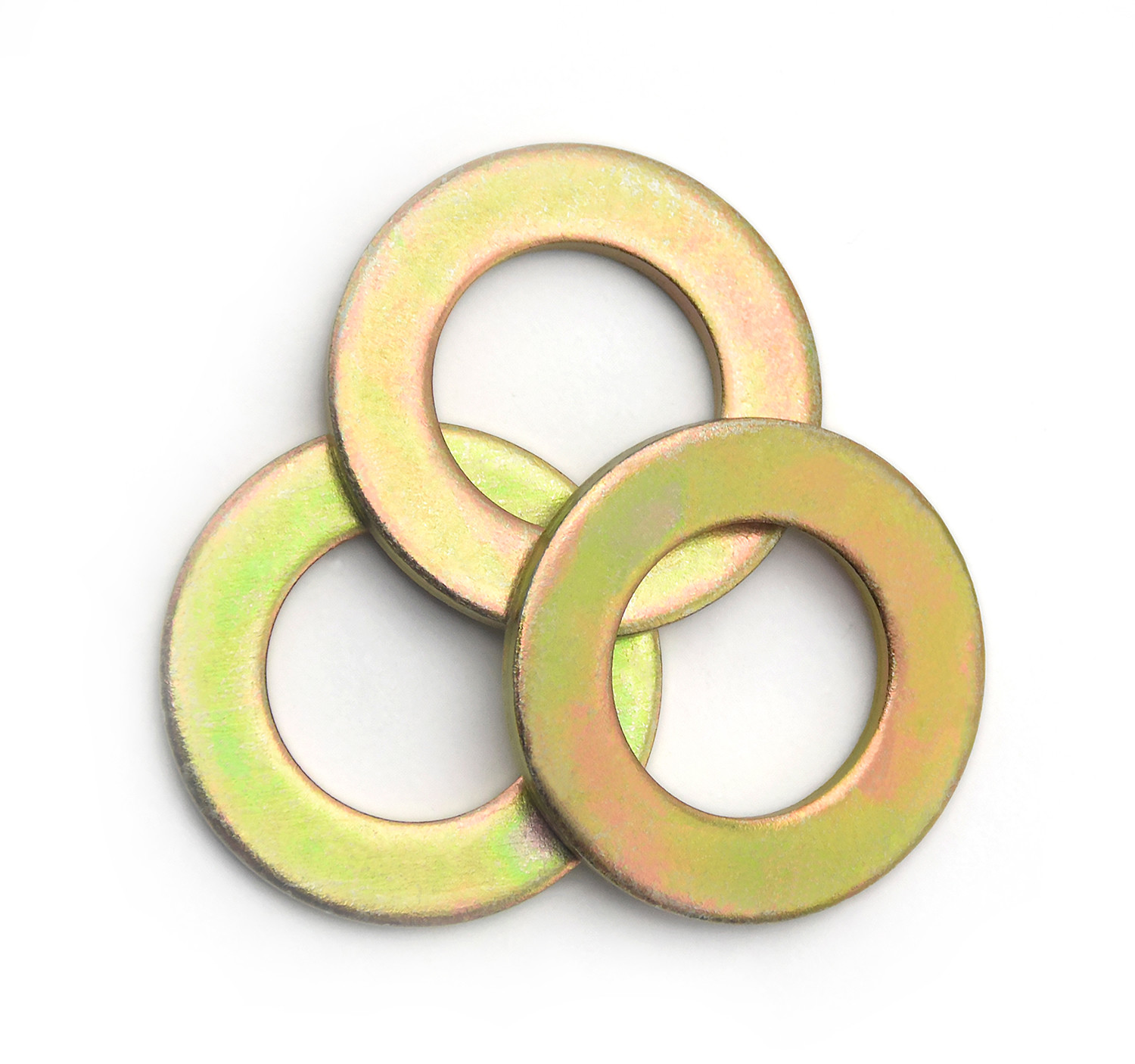

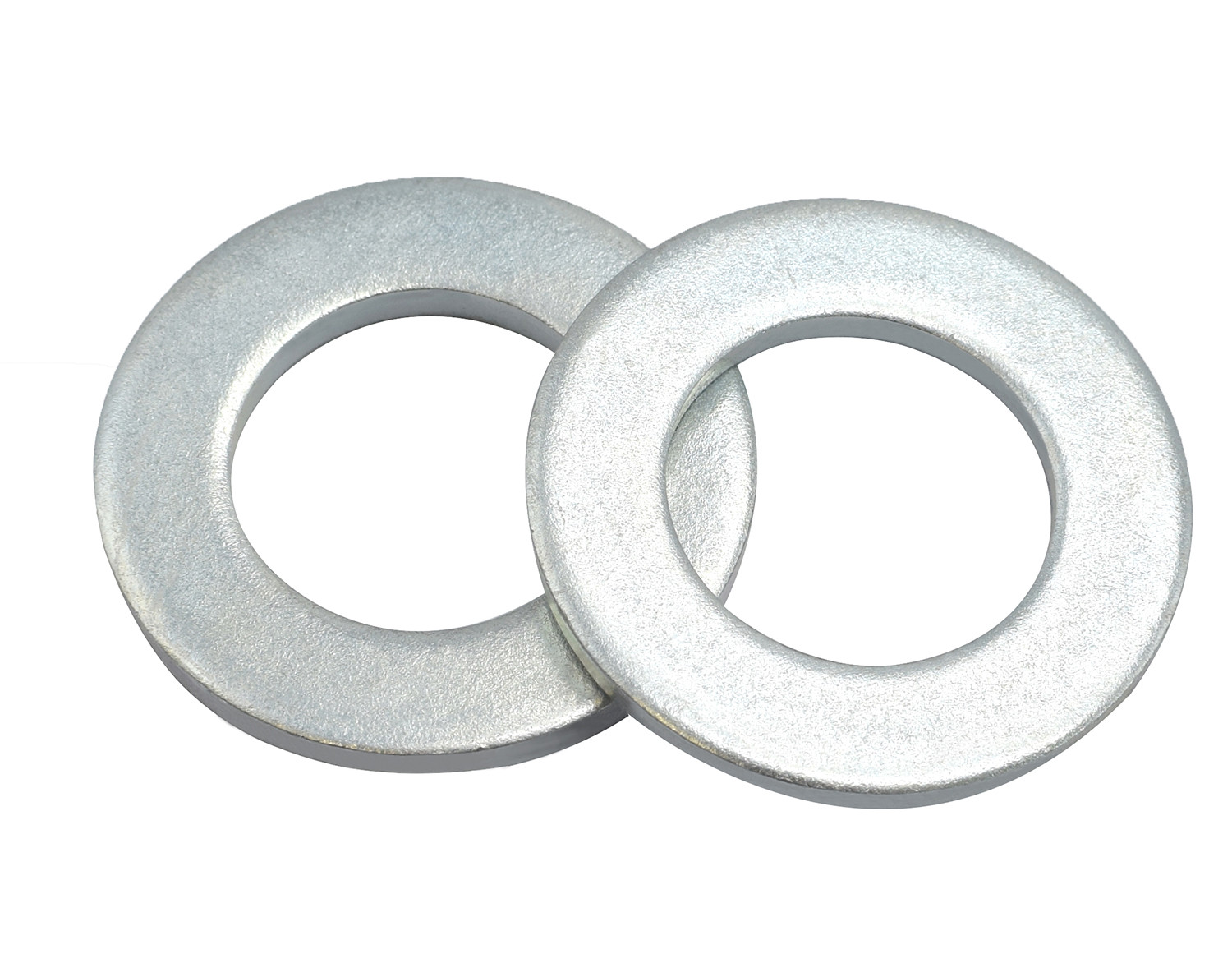

Kohlenstoffstahl Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A

  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
Herkunftsort JIANG SU Provinz China
Markenname YingYan
Zertifizierung ISO9000
Modellnummer Φ4-Φ42
Min Bestellmenge 1000 Stück
Preis negotiable
Verpackung Informationen Kleine Kisten, Plastiktüten, Massen in Kartons

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Name Flat washer Standards Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten
Typ mit einer Breite von nicht mehr als 15 mm Beenden Sie. Schwarz, einfach, schwarz Oxid, Dacromet
Oberflächenbehandlung Einfach, schwarz, mit Zinkplatte, Dacromet Größe Φ4-Φ42/Nach Ihren Wünschen
Material Kohlenstoffstahl Q195
Hervorheben

Verzinkte Flachwaschmaschine

,

Kohlenstoffstahl-Flachwaschmaschine

,

Einfache Waschmaschine nach DIN 125
Hinterlass eine Nachricht
Produkt-Beschreibung

DIN125 Kohlenstoffstahl Q195/Q235 Schwarz/Einfach/Dacromet/Verzinkte Flachspülmaschine Produktklasse A, Härte 140HV 200HV Φ4-Φ42



Kohlenstoffstahl Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A 0


Größe Φ1.7 Φ1.8 Φ2.2 Φ2.5 Φ2.7 Φ2.8 Φ3.2
M Für die Garngröße M1.6 M1.7 M2 M2.3 M2.5 M2.6 M3
d Min=Nenngröße 1.7 1.8 2.2 2.5 2.7 2.8 3.2
maximal 1.84 1.94 2.34 2.64 2.84 2.94 3.38
dc max=Nenngröße 4 4.5 5 6 6 7 7
Min. 3.7 4.2 4.7 5.7 5.7 6.64 6.64
h Nominelle Größe 0.3 0.3 0.3 0.5 0.5 0.5 0.5
maximal 0.35 0.35 0.35 0.55 0.55 0.55 0.55
Min. 0.25 0.25 0.25 0.45 0.45 0.45 0.45
pro 1000 Einheiten ≈ kg 0.024 0.031 0.037 0.092 0.088 0.127 0.119
Größe Φ3.7 Φ4.3 Φ5.3 Φ6.4 Φ7.4 F8.4 Φ10.5
M Für die Garngröße M3.5 M4 M5 M6 M7 M8 M10
d Min=Nenngröße 3.7 4.3 5.3 6.4 7.4 8.4 10.5
maximal 3.88 4.48 5.48 6.62 7.62 8.62 10.77
dc max=Nenngröße 8 9 10 12 14 16 20
Min. 7.64 8.64 9.64 11.57 13.57 15.57 19.48
h Nominelle Größe 0.5 0.8 1 1.6 1.6 1.6 2
maximal 0.55 0.9 1.1 1.8 1.8 1.8 2.2
Min. 0.45 0.7 0.9 1.4 1.4 1.4 1.8
pro 1000 Einheiten ≈ kg 0.155 0.308 0.443 1.02 1.39 1.83 3.57
Größe Φ13 Φ15 Φ17 Φ19 Φ21 Φ23 Φ25
M Für die Garngröße M12 M14 M16 M18 M20 M22 M24
d Min=Nenngröße 13 15 17 19 21 23 25
maximal 13.27 15.27 17.27 19.33 21.33 23.33 25.33
dc max=Nenngröße 24 28 30 34 37 39 44
Min. 23.48 27.48 29.48 33.38 36.38 38.38 43.38
h Nominelle Größe 2.5 2.5 3 3 3 3 4
maximal 2.7 2.7 3.3 3.3 3.3 3.3 4.3
Min. 2.3 2.3 2.7 2.7 2.7 2.7 3.7
pro 1000 Einheiten ≈ kg 6.27 8.62 11.3 14.7 17.2 18.3 32.3
Größe Φ27 Φ28 Φ29 Φ31 Φ33 Φ34 Φ36
M Für die Garngröße M26 M27 M28 M30 M32 M33 M35
d Min=Nenngröße 27 28 29 31 33 34 36
maximal 27.33 28.33 29.33 31.39 33.62 34.62 36.62
dc max=Nenngröße 50 50 50 56 60 60 66
Min. 49.38 49.38 49.38 55.26 58.8 58.8 64.8
h Nominelle Größe 4 4 4 4 5 5 5
maximal 4.3 4.3 4.3 4.3 5.6 5.6 5.6
Min. 3.7 3.7 3.7 3.7 4.4 4.4 4.4
pro 1000 Einheiten ≈ kg 43.7 42.3 40.9 53.6 77.4 75.3 94.3
Größe Φ37 Φ39 Φ40 Φ41 Φ43 Φ46 Φ50
M Für die Garngröße M36 M38 M39 M40 M42 M45 M48
d Min=Nenngröße 37 39 40 41 43 46 50
maximal 37.62 39.62 40.62 41.62 43.62 46.62 50.62
dc max=Nenngröße 66 72 72 72 78 85 92
Min. 64.8 70.8 70.8 70.8 76.8 83.6 90.6
h Nominelle Größe 5 6 6 6 7 7 8
maximal 5.6 6.6 6.6 6.6 8 8 9
Min. 4.4 5.4 5.4 5.4 6 6 7
pro 1000 Einheiten ≈ kg 92.1 136 133 130 183 220 294
Größe Φ52 Φ54 Φ57 Φ58 Φ60 Φ62 Φ66
M Für die Garngröße M50 M52 M55 M56 M58 M60 M64
d Min=Nenngröße 52 54 57 58 60 62 66
maximal 52.74 54.74 57.74 58.74 60.74 62.74 66.74
dc max=Nenngröße 92 98 105 105 110 110 115
Min. 90.6 96.6 103.6 103.6 108.6 108.6 113.6
h Nominelle Größe 8 8 9 9 9 9 9
maximal 9 9 10 10 10 10 10
Min. 7 7 8 8 8 8 8
pro 1000 Einheiten ≈ kg 284 330 431 425 472 458 492
Größe Φ70 Φ74 Φ78 Φ82 Φ87 Φ93 Φ98
M Für die Garngröße M68 M72 M76 M80 M85 M90 M95
d Min=Nenngröße 70 74 78 82 87 93 98
maximal 70.74 74.74 78.74 82.87 87.87 93.87 98.87
dc max=Nenngröße 120 125 135 140 145 160 165
Min. 118.6 123.4 133.4 138.4 143.4 158.4 163.4
h Nominelle Größe 10 10 10 12 12 12 12
maximal 11 11 11 13.2 13.2 13.2 13.2
Min. 9 9 9 10.8 10.8 10.8 10.8
pro 1000 Einheiten ≈ kg 586 626 749 953 996 1250 1300
Größe Φ104 Φ109 Φ114 Φ119 Φ124 Φ129 Φ134
M Für die Garngröße M100 M105 M110 M115 M1 und M2 M125 M130
d Min=Nenngröße 104 109 114 119 124 129 134
maximal 104.87 109.87 114.87 119.87 125 130 135
dc max=Nenngröße 175 180 185 200 210 220 220
Min. 173.4 178.4 183.15 198.15* 208.15 218.15 218.15
h Nominelle Größe 14 14 14 14 16 16 16
maximal 15.2 15.2 15.2 15.2 17.2 17.2 17.2
Min. 12.8 12.8 12.8 12.8 14.8 14.8 14.8
pro 1000 Einheiten ≈ kg 1710 1770 1830 2230 2830 3130 3000
Größe Φ139 Φ144 Φ149 Φ155 Φ165
M Für die Garngröße M135 M140 M145 M150 M160
d Min=Nenngröße 139 144 149 155 165
maximal 140 145 150 156 166
dc max=Nenngröße 230 240 250 250 250
Min. 228.15 238.15 248.15 248.15 248.15
h Nominelle Größe 16 18 18 18 18
maximal 17.2 19.2 19.2 19.2 19.2
Min. 14.8 16.8 16.8 16.8 16.8
pro 1000 Einheiten ≈ kg 3310 4090 4470 4270 3910





Eigenschaften:

  1. Die Flachspülmaschine wird nach der Norm DIN125 hergestellt. Es handelt sich um einen Flachmetallring mit Abmessungen, die der Norm DIN125 entsprechen,mit einer Breite anwendungsbereiche, die eine einfache Platzierung zwischen Teile ermöglicht, die miteinander verbunden werden müssen.
  2. Durch den Einsatz von Flachspülmaschinen kann der Druck, der durch die Muttern erzeugt wird, effektiv auf die Verbindungsteile verteilt und verhindert werden, dass mechanische Systeme durch übermäßigen Druck beschädigt werden.
  3. Durch den Einsatz von Flachspülern kann der Kontaktbereich zwischen der Mutter und den verbundenen Teilen vergrößert, die Stabilität, Sicherheit und Zuverlässigkeit des mechanischen Systems verbessert und seine Lebensdauer verlängert werden.
  4. Diese Wäscher haben eine gute Elastizität und Verschleißfestigkeit. Sie sind in der Regel aus Federstahl wie 65Mn hergestellt und werden dann einer Oxidations- und Wärmebehandlung unterzogen, um eine Härte von 44-51HRC zu erreichen.

Vorteile:

  1. Starke Universalität: Der DIN 125 Flat Washer ist ein standardisiertes Produkt, das in verschiedenen mechanischen Geräten und Projekten weit verbreitet werden kann und eine hohe Universalität bietet.
  2. Einfache Installation: Aufgrund seiner flachen Form und einfachen Struktur ist die DIN 125 Flat Washer einfach zu installieren und zu entfernen, wodurch die Wartungskosten und die Zeit reduziert werden.
  3. Verbesserte Verbindungssicherheit: Durch die Verteilung des Drucks und die Erweiterung des Kontaktbereichs verbessert die DIN 125 Flat Washer die Stabilität und Zuverlässigkeit der Verbindungen erheblich,Verringerung der Ausfall- und Unfallgefahr.

Anwendungen:

  1. Mechanische Ausrüstung: Die DIN 125 Flat Washer wird in verschiedenen mechanischen Geräten wie Autos, Schiffen, Luftfahrt und Bauwesen weit verbreitet, um verschiedene Komponenten zu verbinden und zu befestigen.
  2. Anschlüsse: Diese Wäscher werden oft zusammen mit Schrauben, Schrauben und anderen Anschlüssen verwendet, um zusätzliche Unterstützung und Schutz zu bieten und eine sichere und zuverlässige Verbindung zu gewährleisten.
  3. Rohrleitungen: In Rohrleitungen kann der DIN 125 Flat Washer verwendet werden, um Rohre, Ventile und andere Komponenten zu verbinden und Lecks und Schäden zu vermeiden.



Umbauten:

Flache Federscheibe

Haltungsringe

Einfache Flachwaschmaschine
