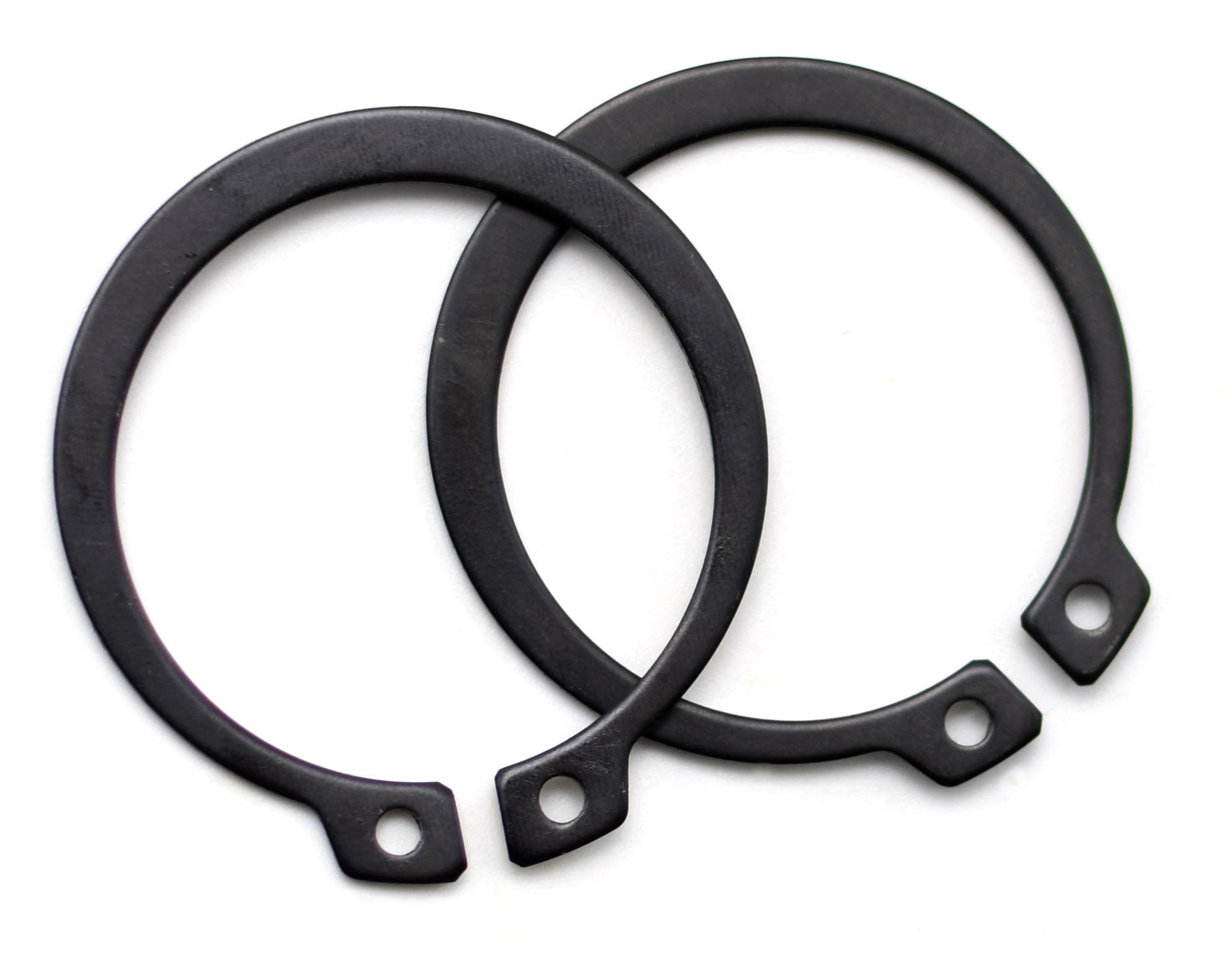

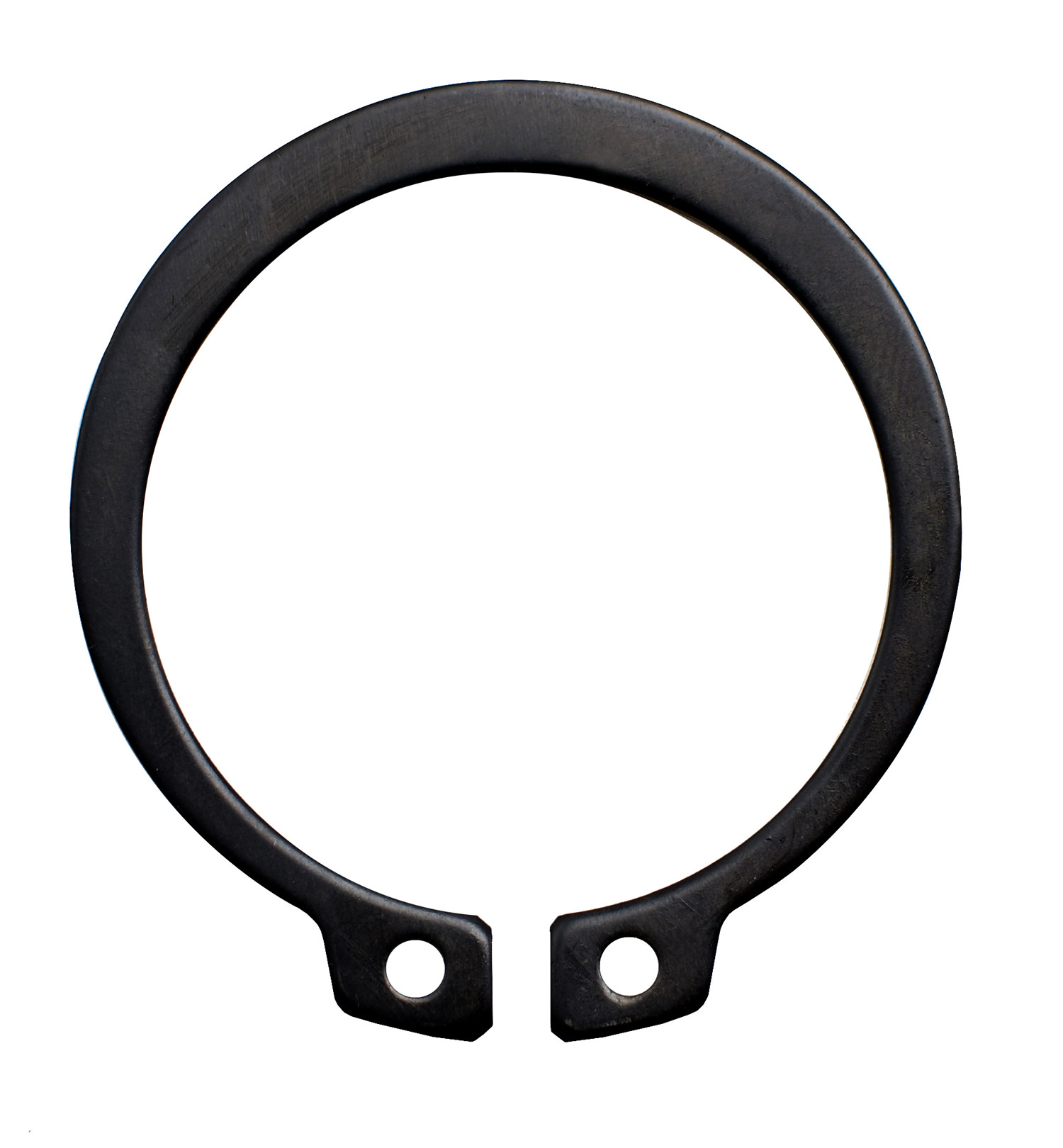

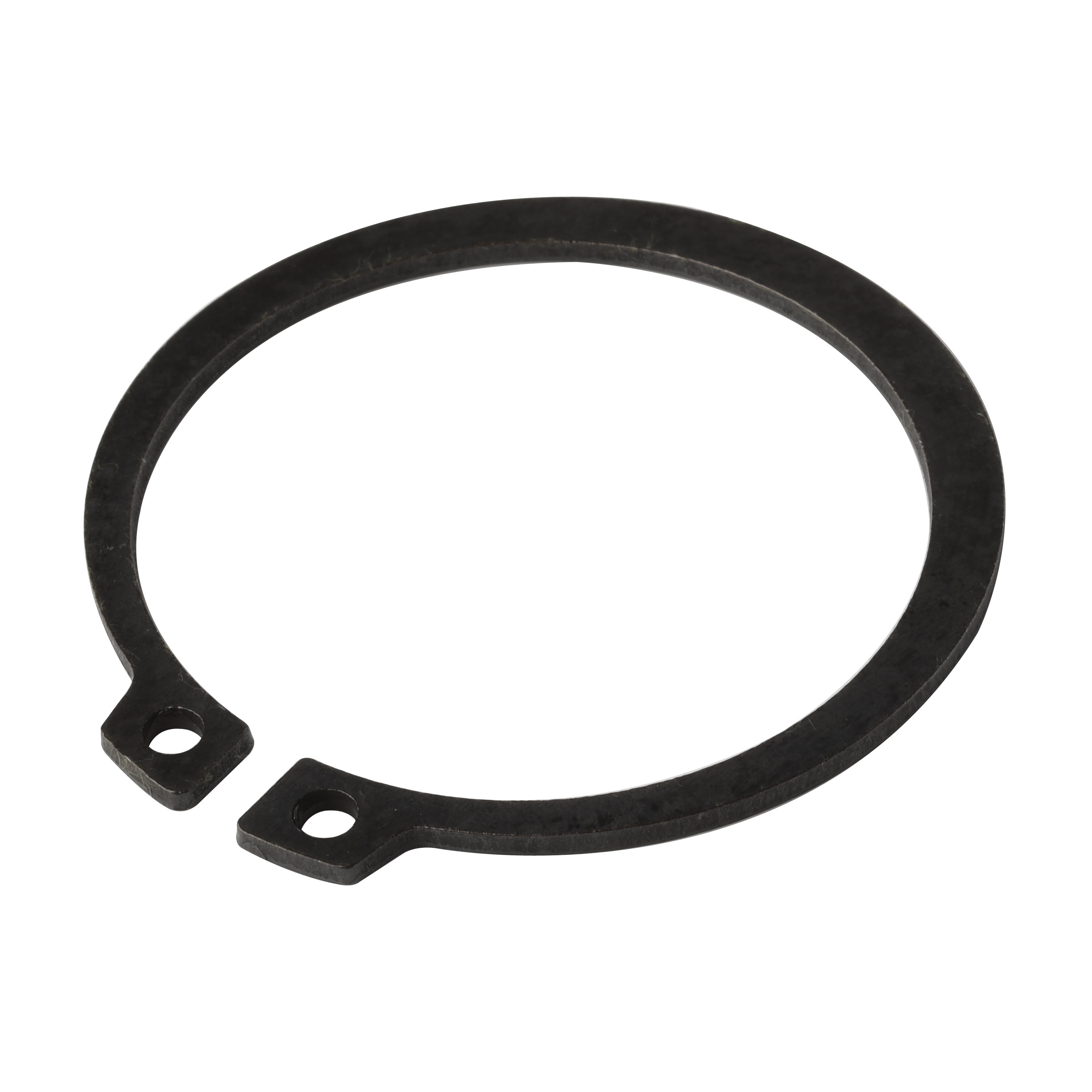

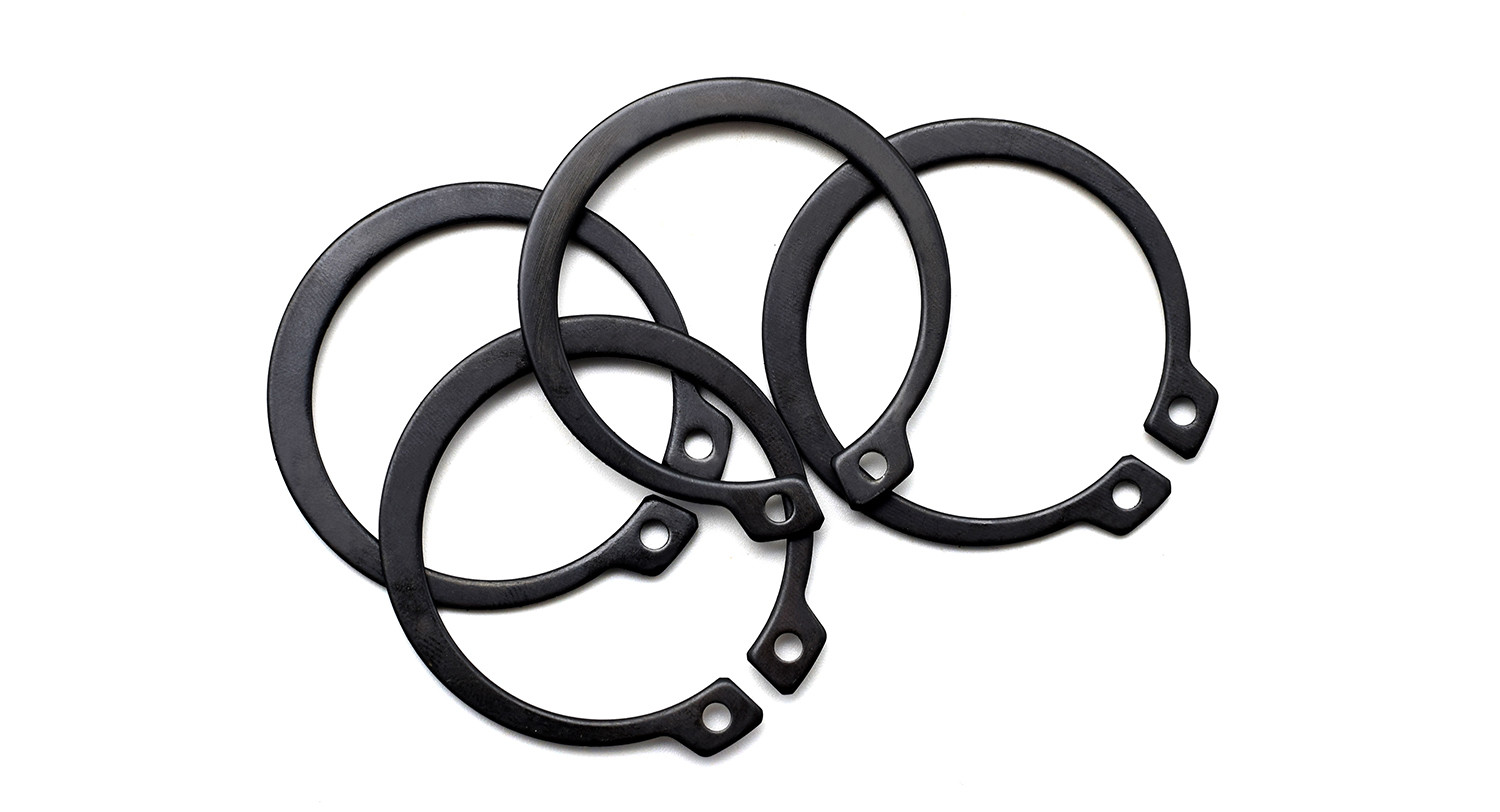

Schacht DIN 471 Halterringe Kohlenstoffstahl 65Mn Schwarzparkerisierung

  • Shafts DIN 471 Retaining Rings Carbon Steel 65Mn Blacked Parkerizing
  • Shafts DIN 471 Retaining Rings Carbon Steel 65Mn Blacked Parkerizing
  • Shafts DIN 471 Retaining Rings Carbon Steel 65Mn Blacked Parkerizing
  • Shafts DIN 471 Retaining Rings Carbon Steel 65Mn Blacked Parkerizing
Herkunftsort JIANG SU Provinz China
Markenname YingYan
Zertifizierung ISO9000
Modellnummer Φ6-Φ200
Min Bestellmenge 1000 Stück
Preis negotiable
Verpackung Informationen Kleine Kisten, Plastiktüten, Massen in Kartons,

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Name Haltungsringe für Schächte - Normaltyp Standards Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten
Material 65MN Typ Haltungsringe
Beenden Sie. Schwarz, Parkering Paket PE-Tasche + Etikett + Karton
Oberflächenbehandlung Schwarz, Parkering Größe Φ6-Φ200/Nach Ihren Wünschen
Hervorheben

Schächte DIN 471 Halterring

,

Kohlenstoffstahl DIN 471 Halterring

,

Parkerizer Rundhalterring
Hinterlass eine Nachricht
Produkt-Beschreibung

DIN471 Halterringe für Schächte - Kohlenstoffstahl normaler Typ 65Mn Schwarz,Parkeriser Φ6-Φ200

Schacht DIN 471 Halterringe Kohlenstoffstahl 65Mn Schwarzparkerisierung 0

Nominaler Durchmesser 8 9 10 11 12 13 14
d ①
s maximal 0.8 0.8 1 1 1 1 1
Min. 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc maximal 9.06 10.16 11.16 12.16 13.36 14.46 15.46
Min. 8.6 9.7 10.7 11.7 12.9 14 15
Ein maximal 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 Min. 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
pro 1000 Einheiten ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
Nominaler Durchmesser 15 16 17 18 19 20 21
d ①
s maximal 1 1 1 1 1 1 1
Min. 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc maximal 16.56 17.66 18.72 19.92 20.92 21.92 22.92
Min. 16.1 17.2 18.17 19.37 20.37 21.37 22.37
Ein maximal 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 Min. 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
pro 1000 Einheiten ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
Nominaler Durchmesser 22 24 25 26 28 30 31
d ①
s maximal 1 1.2 1.2 1.2 1.2 1.2 1.2
Min. 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc maximal 23.92 26.32 27.32 28.32 30.6 32.6 33.9
Min. 23.37 25.69 26.69 27.69 29.85 31.85 33.15
Ein maximal 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 Min. 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
pro 1000 Einheiten ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
Nominaler Durchmesser 32 34 35 36 37 38 40
d ①
s maximal 1.2 1.5 1.5 1.5 1.5 1.5 1.75
Min. 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc maximal 34.9 37 38.3 39.3 40.3 41.3 44.4
Min. 34.15 36.25 37.55 38.55 39.55 40.55 43.11
Ein maximal 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 Min. 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
pro 1000 Einheiten ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
Nominaler Durchmesser 42 45 47 48 50 52 55
d ①
s maximal 1.75 1.75 1.75 1.75 2 2 2
Min. 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc maximal 46.4 49.4 51.6 52.6 55.3 57.3 60.3
Min. 45.11 48.11 50.04 51.04 53.74 55.74 58.74
Ein maximal 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 Min. 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
pro 1000 Einheiten ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
Nominaler Durchmesser 56 58 60 62 63 65 68
d ①
s maximal 2 2 2 2 2 2.5 2.5
Min. 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc maximal 61.3 63.3 65.3 67.3 68.3 70.3 73.6
Min. 59.74 61.74 63.74 65.74 66.74 68.74 72.04
Ein maximal 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 Min. 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
pro 1000 Einheiten ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
Nominaler Durchmesser 70 72 75 78 80 82 85
d ①
s maximal 2.5 2.5 2.5 2.5 2.5 2.5 3
Min. 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc maximal 75.6 77.6 80.6 83.8 86.8 88.8 91.8
Min. 74.04 76.04 79.04 81.96 84.96 86.96 89.96
Ein maximal 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 Min. 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
pro 1000 Einheiten ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
Nominaler Durchmesser 88 90 92 95 98 100 102
d ①
s maximal 3 3 3 3 3 3 4
Min. 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc maximal 94.8 96.8 98.8 101.8 104.8 106.8 109.3
Min. 92.96 94.96 96.96 99.96 102.96 104.96 107.46
Ein maximal 8.6 8.6 8.7 8.8 9 9.2 9.5
b ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 Min. 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
pro 1000 Einheiten ≈ kg 28 31 32 35 37 38 55
Nominaler Durchmesser 105 108 110 112 115 120 125
d ①
s maximal 4 4 4 4 4 4 4
Min. 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc maximal 113.3 116.3 118.3 120.3 123.5 128.5 133.5
Min. 111.46 114.46 116.46 118.46 121.37 126.37 131.37
Ein maximal 9.5 9.5 10.4 10.5 10.5 11 11
b ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 Min. 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
pro 1000 Einheiten ≈ kg 56 60 64.5 72 74.5 77 79
Nominaler Durchmesser 130 135 140 145 150 155 160
d ①
s maximal 4 4 4 4 4 4 4
Min. 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc maximal 138.5 143.5 148.5 153.5 159.5 165.5 170.5
Min. 136.37 141.37 146.37 151.37 157.37 163.37 168.37
Ein maximal 11 11.2 11.2 11.4 12 12 13
b ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 Min. 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
pro 1000 Einheiten ≈ kg 82 84 87.5 93 105 107 110
Nominaler Durchmesser 165 170 175 180 185 190 195
d ①
s maximal 4 4 4 4 4 4 4
Min. 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc maximal 176 181 186.2 191.2 196.2 201.2 206.2
Min. 173.87 178.87 183.78 188.78 193.78 198.78 203.78
Ein maximal 13 13.5 13.5 14.2 14.2 14.2 14.2
b ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 Min. 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
pro 1000 Einheiten ≈ kg 125 140 150 165 170 175 183
Nominaler Durchmesser 200 210 220 230 240 250 260
d ①
s maximal 4 5 5 5 5 5 5
Min. 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc maximal 211.2 223.7 233.7 243.7 254 264 277
Min. 208.78 221.28 231.28 241.28 251.19 261.19 274.19
Ein maximal 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b ≈ 14 14 14 14 14 14 16
d1 Min. 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
pro 1000 Einheiten ≈ kg 195 270 315 330 345 360 375
Nominaler Durchmesser 270 280 290 300
d ①
s maximal 5 5 5 5
Min. 4.88 4.88 4.88 4.88
dc maximal 287 297 307 317
Min. 284.19 294.19 304.19 314.19
Ein maximal 16.2 16.2 16.2 16.2
b ≈ 16 16 16 16
d1 Min. 5 5 5 5
d2 236 246 256 266
pro 1000 Einheiten ≈ kg 388 400 415 435





Eigenschaften:

  • Um unterschiedliche Achsdurchmesser und die Größen der zu befestigenden Teile zu berücksichtigen, ist dieser Halterring in verschiedenen Standardgrößen zur Auswahl erhältlich.
  • Der Halterring besteht aus einer kreisförmigen Metallscheibe mit einer Öffnung in der Mitte und verfügt über eine einfache Struktur, dieDas ist einfach.Einrichtung.
  • Der Halterring kannohne Müheauf der Achse mit axaler Schub- und Klopflösung installiert, wodurch keine speziellen Werkzeuge oder Geräte erforderlich sind.
  • Aufgrund der unterschiedlichen Arbeitsumgebungen und der Anforderungen an die Halterungen sind sie aus einer Reihe von Materialien hergestellt.einschließlichEdelstahl, Kohlenstoffstahl, Kupferlegierungen und mehr.

Vorteile:

  • Die Rückhaltringe gewährleisten die Stabilität und Zuverlässigkeit der mechanischen Systeme, indem sie die Verschiebung oder Verlagerung vonAbtrennungvon Teilen der Achse.
  • Aufgrund ihrerEinfachBei der Herstellung von Flaschenringe sind die Flaschenringe für die Massenproduktion geeignet, was zu relativ niedrigen Herstellungskosten führt.
  • Hohe Anpassungsfähigkeit: Die Rückhaltungsringe können sich an verschiedene Achsdurchmesser und Teilegrößen anpassen, was eine starke Vielseitigkeit zeigt.
  • Einfache Wartung: Sowohl die Montage als auch das Entfernen der Halterungen sind relativ einfach, was die Wartung der Ausrüstung und den Ersatz von Teilen erleichtert.

Anwendbare Szenarien:

  • Übertragungsteile an Achsen: Bei Übertragungssystemen wie Getrieben und Schleierrädern können Stützringe verwendet werden, um Teile an Achsen zu befestigen.
  • Befestigung der Lager: Bei einigen Anwendungen ist es notwendig, die Stabilität der Lager an den Achsen zu gewährleisten, bei denen Halterungen zum Einsatz kommen.
  • Positionierungselemente: Halterringe können auch als Positionierungselemente dienen, um eine genaue relative Position anderer Teile auf Achsen zu gewährleisten.
  • Häufige Ersatzszenarien: Aufgrund ihrer einfachen Installation und Ablösung eignen sich Halterringe besonders für Szenarien, bei denen häufige Ersatzszenarien erforderlich sind.in Prüfgeräten und Prüfbänken.
