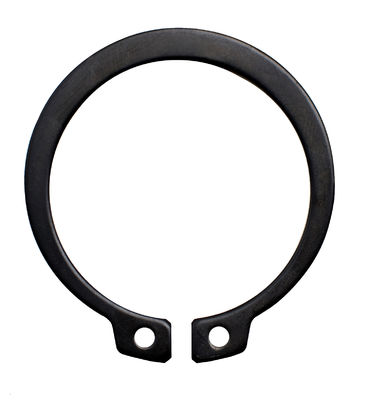

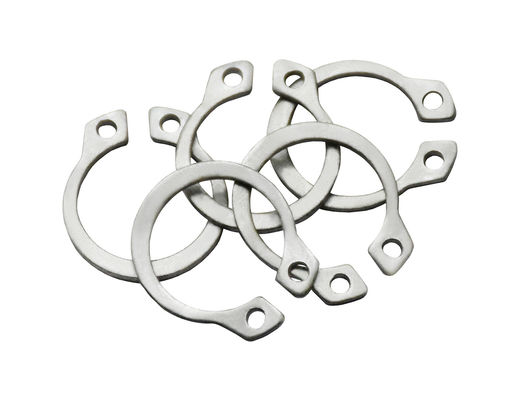

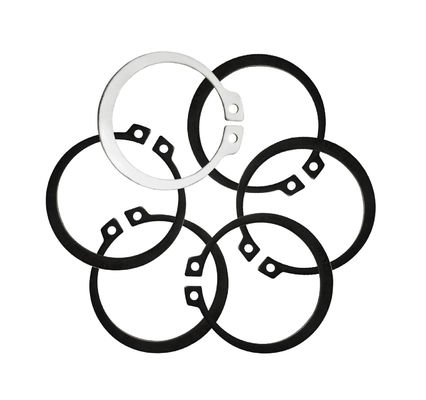

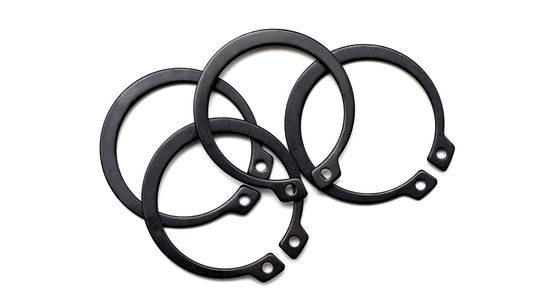

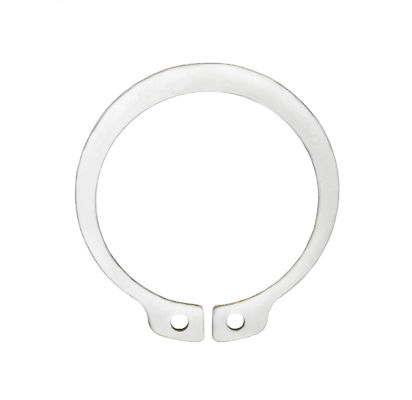

DIN 471 SUS304 / 65Mn Parkerizing Halterungen Normaltyp für Schächte

  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
Herkunftsort JIANG SU Provinz China
Markenname YingYan
Zertifizierung ISO9000
Modellnummer Φ17-Φ270
Min Bestellmenge 1000 Stück
Preis negotiable
Verpackung Informationen Karton/Kunststoffbeutel/Verpackungsfolie/Palette

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Name Haltungsringe für Schächte - Normaltyp Standards Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten
Typ Haltungsringe Finish Black ,Dacromet,Black Oxide,Plain,Parkerising
Package PE Bag+Label+Carton Surface treatment Dacromet,Black,Polishing,Parkerising
Size Φ17-Φ270 Material SUS304 65Mn
Hervorheben

Schächte

,

die Ringe halten

,

Parkerisierende Halterringe
Hinterlass eine Nachricht
Produkt-Beschreibung

DIN471 SUS304/65Mn Schwarze/Parkerisierungs-/Dachromet-/Einfach-/Verzinkungsringe für Schächte - Normaltyp Φ17-Φ270



DIN 471 SUS304 / 65Mn Parkerizing Halterungen Normaltyp für Schächte 0

Nominaler Durchmesser 8 9 10 11 12 13 14
d ①
s maximal 0.8 0.8 1 1 1 1 1
Min. 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc maximal 9.06 10.16 11.16 12.16 13.36 14.46 15.46
Min. 8.6 9.7 10.7 11.7 12.9 14 15
Ein maximal 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 Min. 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
pro 1000 Einheiten ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
Nominaler Durchmesser 15 16 17 18 19 20 21
d ①
s maximal 1 1 1 1 1 1 1
Min. 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc maximal 16.56 17.66 18.72 19.92 20.92 21.92 22.92
Min. 16.1 17.2 18.17 19.37 20.37 21.37 22.37
Ein maximal 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 Min. 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
pro 1000 Einheiten ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
Nominaler Durchmesser 22 24 25 26 28 30 31
d ①
s maximal 1 1.2 1.2 1.2 1.2 1.2 1.2
Min. 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc maximal 23.92 26.32 27.32 28.32 30.6 32.6 33.9
Min. 23.37 25.69 26.69 27.69 29.85 31.85 33.15
Ein maximal 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 Min. 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
pro 1000 Einheiten ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
Nominaler Durchmesser 32 34 35 36 37 38 40
d ①
s maximal 1.2 1.5 1.5 1.5 1.5 1.5 1.75
Min. 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc maximal 34.9 37 38.3 39.3 40.3 41.3 44.4
Min. 34.15 36.25 37.55 38.55 39.55 40.55 43.11
Ein maximal 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 Min. 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
pro 1000 Einheiten ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
Nominaler Durchmesser 42 45 47 48 50 52 55
d ①
s maximal 1.75 1.75 1.75 1.75 2 2 2
Min. 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc maximal 46.4 49.4 51.6 52.6 55.3 57.3 60.3
Min. 45.11 48.11 50.04 51.04 53.74 55.74 58.74
Ein maximal 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 Min. 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
pro 1000 Einheiten ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
Nominaler Durchmesser 56 58 60 62 63 65 68
d ①
s maximal 2 2 2 2 2 2.5 2.5
Min. 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc maximal 61.3 63.3 65.3 67.3 68.3 70.3 73.6
Min. 59.74 61.74 63.74 65.74 66.74 68.74 72.04
Ein maximal 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 Min. 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
pro 1000 Einheiten ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
Nominaler Durchmesser 70 72 75 78 80 82 85
d ①
s maximal 2.5 2.5 2.5 2.5 2.5 2.5 3
Min. 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc maximal 75.6 77.6 80.6 83.8 86.8 88.8 91.8
Min. 74.04 76.04 79.04 81.96 84.96 86.96 89.96
Ein maximal 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 Min. 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
pro 1000 Einheiten ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
Nominaler Durchmesser 88 90 92 95 98 100 102
d ①
s maximal 3 3 3 3 3 3 4
Min. 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc maximal 94.8 96.8 98.8 101.8 104.8 106.8 109.3
Min. 92.96 94.96 96.96 99.96 102.96 104.96 107.46
Ein maximal 8.6 8.6 8.7 8.8 9 9.2 9.5
b ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 Min. 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
pro 1000 Einheiten ≈ kg 28 31 32 35 37 38 55
Nominaler Durchmesser 105 108 110 112 115 120 125
d ①
s maximal 4 4 4 4 4 4 4
Min. 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc maximal 113.3 116.3 118.3 120.3 123.5 128.5 133.5
Min. 111.46 114.46 116.46 118.46 121.37 126.37 131.37
Ein maximal 9.5 9.5 10.4 10.5 10.5 11 11
b ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 Min. 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
pro 1000 Einheiten ≈ kg 56 60 64.5 72 74.5 77 79
Nominaler Durchmesser 130 135 140 145 150 155 160
d ①
s maximal 4 4 4 4 4 4 4
Min. 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc maximal 138.5 143.5 148.5 153.5 159.5 165.5 170.5
Min. 136.37 141.37 146.37 151.37 157.37 163.37 168.37
Ein maximal 11 11.2 11.2 11.4 12 12 13
b ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 Min. 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
pro 1000 Einheiten ≈ kg 82 84 87.5 93 105 107 110
Nominaler Durchmesser 165 170 175 180 185 190 195
d ①
s maximal 4 4 4 4 4 4 4
Min. 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc maximal 176 181 186.2 191.2 196.2 201.2 206.2
Min. 173.87 178.87 183.78 188.78 193.78 198.78 203.78
Ein maximal 13 13.5 13.5 14.2 14.2 14.2 14.2
b ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 Min. 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
pro 1000 Einheiten ≈ kg 125 140 150 165 170 175 183
Nominaler Durchmesser 200 210 220 230 240 250 260
d ①
s maximal 4 5 5 5 5 5 5
Min. 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc maximal 211.2 223.7 233.7 243.7 254 264 277
Min. 208.78 221.28 231.28 241.28 251.19 261.19 274.19
Ein maximal 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b ≈ 14 14 14 14 14 14 16
d1 Min. 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
pro 1000 Einheiten ≈ kg 195 270 315 330 345 360 375
Nominaler Durchmesser 270 280 290 300
d ①
s maximal 5 5 5 5
Min. 4.88 4.88 4.88 4.88
dc maximal 287 297 307 317
Min. 284.19 294.19 304.19 314.19
Ein maximal 16.2 16.2 16.2 16.2
b ≈ 16 16 16 16
d1 Min. 5 5 5 5
d2 236 246 256 266
pro 1000 Einheiten ≈ kg 388 400 415 435


Halterringe für Bohrungen - Normaler Typ sind eine gängige Art von Befestigungsmittel in der mechanischen Konstruktion, die hauptsächlich verwendet werden, um Teile an Achsen zu befestigen und zu verhindern, dass sie sich bewegen oder abfallen.Hier ist eine Einführung in die Eigenschaften, Vorteile und Szenarien für diese Art von Halterring:

Eigenschaften:

  1. 1Unter der Bedingung, dass sie der Norm DIN471 entsprechen, sind diese Halterungen in der Regel in verschiedenen Standardgrößen erhältlich.mit einer Breite von mehr als 20 mm,.
  2. 2.Der Halterring besteht in der Regel aus einem kreisförmigen Metallblech mit einem Loch in der Mitte, das einfach, zuverlässig und einfach zu installieren ist.
  3. 3.Der Halterring kann ohne spezielle Werkzeuge oder Ausrüstung auf der Achse montiert werden.
  4. 4.Die Rückhalteringe können aus verschiedenen Materialien hergestellt werden, um eine Vielzahl von Umweltanforderungen zu erfüllen.

Vorteile:

  • 1Durch die Anbringung von Halterungen kann effektiv verhindert werden, daß Teile von der Achse verlegt oder sogar abfallen, wodurch die Sicherheit und Stabilität des mechanischen Systems gewährleistet wird.
  • 2Aufgrund der Einfachheit ihrer Struktur haben die Halterringe relativ niedrige Herstellungskosten, was sie für die Großproduktion geeignet macht.
  • 3Da die Rückhalteringe nach der Norm DIN471 hergestellt werden, können sie sich an verschiedene Achsdurchmesser und Bauteilgrößen anpassen, was eine hohe Anpassungsfähigkeit und eine hohe Vielseitigkeit zeigt.
  • 4Aufgrund der Einfachheit des Aufbaus des Halterrings sind sowohl die Montage als auch der Abbau relativ einfach.die die Wartung der Ausrüstung und den Austausch von Teilen erleichtert.

Anwendbare Szenarien:

  • Übertragungsteile an Achsen: Bei Übertragungssystemen wie Getrieben und Schleierrädern können Stützringe verwendet werden, um Teile an Achsen zu befestigen.
  • Befestigung der Lager: Bei einigen Anwendungen ist es notwendig, die Stabilität der Lager an den Achsen zu gewährleisten, bei denen die Halterungen zum Einsatz kommen.
  • Positionierungselemente: Halterringe können auch als Positionierungselemente dienen, um eine genaue relative Position anderer Teile auf Achsen zu gewährleisten.
  • Häufige Ersatzszenarien: Aufgrund ihrer einfachen Installation und Ablösung eignen sich Halterungen besonders für Szenarien, in denen häufige Ersatzszenarien erforderlich sind.in Prüfgeräten und Prüfbänken.

Zusammenfassend ist zu sagen, dass die Befestigungsringe für Bohrungen - normaler Typ - Befestigungsringe mit einfachen Strukturen, bequemer Montage, niedrigen Kosten und hoher Anpassungsfähigkeit sind, die in verschiedenen mechanischen Systemen weit verbreitet sind.
