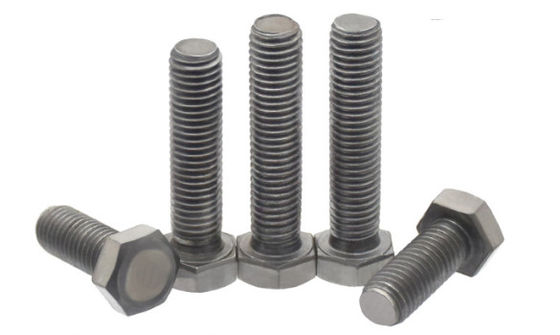

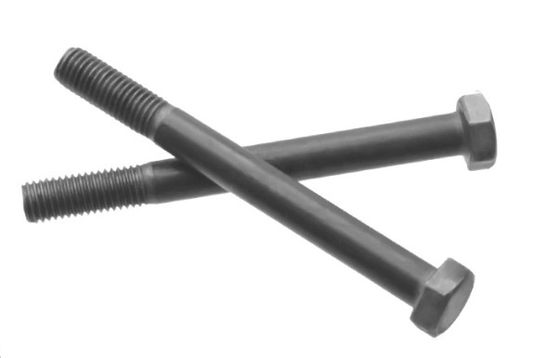

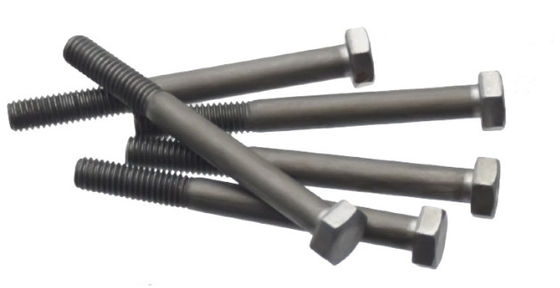

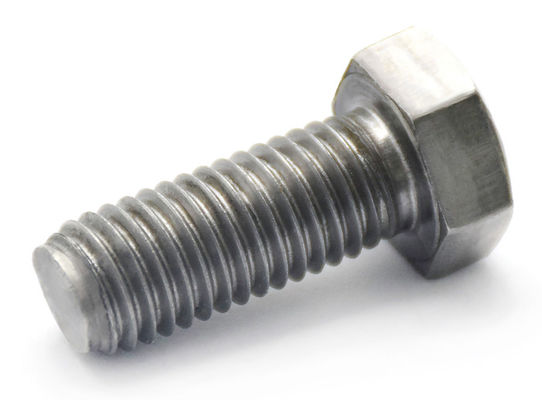

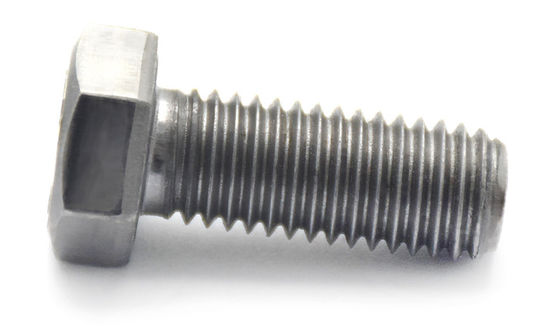

Voll- / Halbfaden-Schrauben aus einfachem Kohlenstoffstahl Hexagonalkopf mit feinem Ton

  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
Herkunftsort JIANG SU Provinz China
Markenname YingYan
Zertifizierung ISO9000
Modellnummer M10-M20
Min Bestellmenge 1000 Stück
Preis negotiable
Verpackung Informationen Kleine Kisten, Plastiktüten, Massen in Kartons,

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Name Hexagonalen Kopfbolzen mit feinem Schrägfaden Standards Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten
Materialien Kohlenstoffstahl Q195,35K; Oberflächen-treatmentment Einfach, poliert.
Zulassung 4.8/8.8/10.9 Größe M10-M20/Nach Ihren Anforderungen
Länge 18 mm-55 mm/nach Ihren Anforderungen
Hervorheben

Kohlenstoffstahl-Hexagon-Hauptbolzen

,

Schrauben für die Verarbeitung von Schrauben mit einer Breite von mehr als 20 mm

,

Halbstrang-Hex-Kopfschrauben
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
specifications and models Nominal diameter of thread（mm） Length(mm) thread pitch(mm)
Grade4.8/Carbon steel Q195 16 18 1.5
M16*1.5*18 M16 18 1.5
Grade8.8/Carbon steel 35K 10-20 30-55 1.25-1.5
M10*1.25*30 M10 30 1.25
M16*1.5*35 M16 35 1.5
M20*1.5*55 M20 55 1.5
Grade 10.9/Alloy steel 40Cr M16 45 1.5
If you have more needs, please contact customer service 1 1 1
Hinterlass eine Nachricht
specifications and models Nominal diameter of thread（mm） Length(mm) thread pitch(mm)
Produkt-Beschreibung

DIN961 EN ISO8676 Voll-/Halbfaden-Hexagonalkopfschrauben aus Kohlenstoffstahl mit feinem Spannfaden der Klasse 4.8,6.8,8.8 Einfach



Voll- / Halbfaden-Schrauben aus einfachem Kohlenstoffstahl Hexagonalkopf mit feinem Ton 0

Schraubfaden M8 M10 M12 M14 M16 M18 M20 M22 M24
d
P Schwingung Feingarn-1 1 1 1.5 1.5 1.5 2 1.5 2 2
Feinsatz-2 - 1.25 1.25 - - 1.5 2 1.5 1.5
Ein maximal 3 3.75 4.5 4.5 4.5 6 6 6 6
c Min. 0.15 0.15 0.15 0.15 0.2 0.2 0.2 0.2 0.2
maximal 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8
Da maximal 9.2 11.2 13.7 15.7 17.7 20.2 22.4 24.4 26.4
DW Klasse A Min. 11.6 15.6 17.4 20.5 22.5 25.3 28.2 30 33.6
Klasse B Min. 11.4 15.4 17.2 20.1 22 24.8 27.7 29.5 33.2
E Klasse A Min. 14.38 18.9 21.1 24.49 26.75 30.14 33.53 35.72 39.98
Klasse B Min. 14.2 18.72 20.88 23.91 26.17 29.56 32.95 35.03 39.55
k Nominelle Größe 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15
Klasse A Min. 5.15 6.22 7.32 8.62 9.82 11.28 12.28 13.78 14.78
maximal 5.45 6.58 7.68 8.98 10.18 11.72 12.72 14.22 15.22
Klasse B Min. 5.06 6.11 7.21 8.51 9.71 11.15 12.15 13.65 14.65
maximal 5.54 6.69 7.79 9.09 10.29 11.85 12.85 14.35 15.35
k1 Min. 3.54 4.28 5.05 5.96 6.8 7.8 8.5 9.6 10.3
r Min. 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8
s max=Nenngröße 13 17 19 22 24 27 30 32 36
Klasse A Min. 12.73 16.73 18.67 21.67 23.67 26.67 29.67 31.61 35.38
Klasse B Min. 12.57 16.57 18.48 21.16 23.16 26.16 29.16 31 35
Gewicht pro 1000 Stahlprodukten (≈ kg)       - - - - - - - - -
Schraubfaden M27 M30 M33 M36 M39 M42 M45 M48 M52
d
P Schwingung Feingarn-1 2 2 2 3 3 3 3 3 3
Feinsatz-2 - - - - - - - - -
Ein maximal 6 6 6 9 9 9 9 9 9
c Min. 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.3 0.3
maximal 0.8 0.8 0.8 0.8 1 1 1 1 1
Da maximal 30.4 33.4 36.4 39.4 42.4 45.6 48.6 52.6 56.6
DW Klasse A Min. - - - - - - - - -
Klasse B Min. 38 42.7 46.6 51.1 55.9 59.9 64.7 69.4 74.2
E Klasse A Min. - - - - - - - - -
Klasse B Min. 45.2 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25
k Nominelle Größe 17 18.7 21 22.5 25 26 28 30 33
Klasse A Min. - - - - - - - - -
maximal - - - - - - - - -
Klasse B Min. 16.65 18.28 20.58 22.08 24.58 25.58 27.58 29.58 32.5
maximal 17.35 19.12 21.42 22.92 25.42 26.42 28.42 30.42 33.5
k1 Min. 11.7 12.8 14.4 15.5 17.2 17.9 19.3 20.9 22.8
r Min. 1 1 1 1 1 1.2 1.2 1.6 1.6
s max=Nenngröße 41 46 50 55 60 65 70 75 80
Klasse A Min. - - - - - - - - -
Klasse B Min. 40 45 49 53.8 58.8 63.1 68.1 73.1 78.1
Gewicht pro 1000 Stahlprodukten (≈ kg)       - - - - - - - - -



Vorteile:

  1. Feinpitch-Schrauben werden häufig in Situationen verwendet, in denen hochfeste Verbindungen erforderlich sind.ermöglichtdie Schraube, um die Kraft über eine kleinere Berührungsfläche zu verteilen, wodurch die Festigkeit pro Flächeneinheit erhöht wird.Dies macht die Schraube in der Lage, höhere Belastungen zu widerstehen und eine höhere Tragfähigkeit zu haben, wenn sie der gleichen Last ausgesetzt ist.
  2. Die Gestaltung von feinem TeerFadenermöglicht eine engere Passform zwischen Schraube und Mutter, reduziert Abstand und Lockerheit während des Montageprozesses, verbessert die Präzision der Montage,und die Stabilität und Zuverlässigkeit der Verbindung gewährleisten.
  3. Die feine Tonhöhe reduziert dieFreigabein der engen Passform, verbessert die Dichtungsfähigkeit und eignet sich für Anwendungen, bei denen eine Dichtung erforderlich ist.
  4. Das hexagonale Kopfdesign bietetübergeordnetDie Effizienz der Griff- und Drehmomentübertragung erleichtert die Manipulation der Schraube mit Werkzeugen wie Schraubenschlüssel oder Schraubendreher während der Montage- und Demontageprozesse.

Eigenschaften:

  1. Feine Tonhöhe: Wie bereits erwähnt, ist der Feinschraubfaden das Hauptmerkmal dieses Bolzes und bietet die oben genannten Vorteile.
  2. Hexagonalkopf: Die hexagonale Kopfgestaltung sorgt für Stabilität beim Betrieb und einfache Drehung mit Werkzeugen.
  3. Gute Austauschbarkeit: Nach vereinheitlichten internationalen Normen sind diese Schrauben gut austauschbar, so daß die Benutzer sie bequem auswählen und austauschen können.

Anwendungen:

  1. Hochpräzise Geräte: Aufgrund der hohen Präzision und der hervorragenden Dichtungsleistung von Feinpitchschrauben werden sie häufig in Geräten eingesetzt, die präzise Verbindungen erfordern,mit einer Breite von mehr als 20 mm,.
  2. Vibrationsumgebungen: Die hohe Festigkeit und die überlegene Verriegelungsfähigkeit der Feinschraubschrauben machen sie für Anwendungen geeignet, die Schwingungen und Aufprallen ausgesetzt sind, wie z. B. für Autos, Motorräder und Schiffe.
  3. Versiegelungsverfahren: Die enge Passform von Feinschraubschrauben macht sie besonders geeignet für Versiegelungsanwendungen wie Rohrleitungen und Brennstofftanks.
