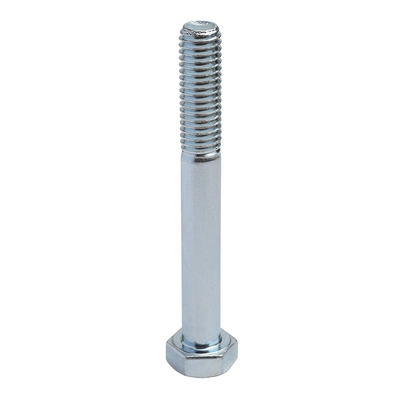

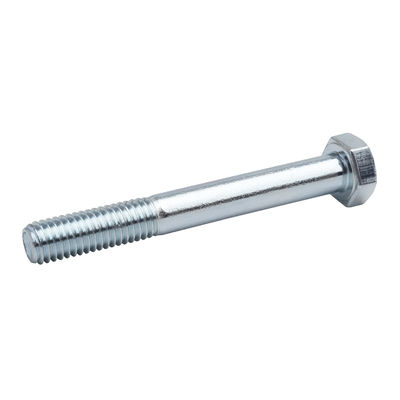

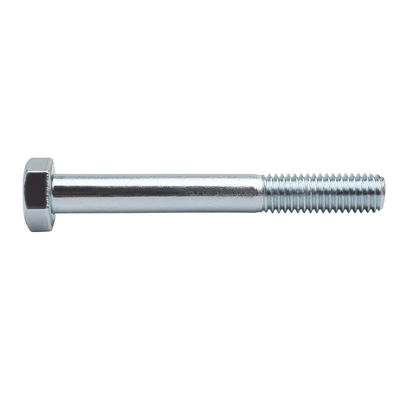

DIN 601 558 EN ISO 4016 4018 Sechseckenkopfschrauben aus Kohlenstoffstahl Q195 Zinkplattierung

  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
Herkunftsort JIANG SU Provinz China
Markenname YingYan
Zertifizierung ISO9000
Modellnummer M5-M16
Min Bestellmenge 1000 Stück
Preis negotiable
Verpackung Informationen Kleine Kisten, Plastiktüten, Massen in Kartons,

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails

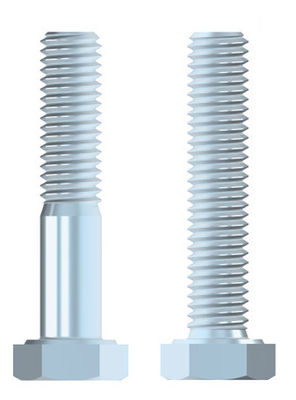

Name Hexagonalkopfschrauben - Produktklasse C halber/ganzer Faden Standards Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten
Material Kohlenstoffstahl Q195 Farbe Blau-weiß
Oberflächenbehandlung Zinkplattiert Zulassung 4,8
Größe M5-M16/nach Ihren Anforderungen Länge 60mm-110mm/nach Ihren Anforderungen
Hervorheben

Hexagonalkopfschrauben mit Zinkplattierung

,

DIN 601 Sechseckenkopfschrauben

,

Zinkbeschichtung Hexkopfschraube
Hinterlass eine Nachricht
Produkt-Beschreibung

DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws-Produktklasse C Klasse 4.8 Kohlenstoffstahl Q195 Zinkplattierung






DIN601DIN 601 558 EN ISO 4016 4018 Sechseckenkopfschrauben aus Kohlenstoffstahl Q195 Zinkplattierung 0

Schraubfaden M5 M6 M8 M10 M12 (M14) M16 (M18) M20 (M22) M24 (M27)
d
P Schwingung 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 3
b L≤125 16 18 22 26 30 34 38 42 46 50 54 60
125 < L ≤ 200 22 24 28 32 36 40 44 48 52 56 60 66
L> 200 35 37 41 45 49 53 57 61 65 69 73 79
c maximal 0.5 0.5 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8 0.8
dEin maximal 6 7.2 10.2 12.2 14.7 16.7 18.7 21.2 24.4 26.4 28.4 32.4
ds maximal 5.48 6.48 8.58 10.58 12.7 14.7 16.7 18.7 20.84 22.84 24.84 27.84
Min. 4.52 5.52 7.42 9.42 11.3 13.3 15.3 17.3 19.16 21.16 23.16 26.16
dw Min. 6.74 8.74 11.47 14.47 16.47 19.15 22 24.85 27.7 31.35 33.25 38
E Min. 8.63 10.89 14.2 17.59 19.85 22.78 26.17 29.56 32.95 37.29 39.55 45.2
k Nominelle Größe 3.5 4 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15 17
maximal 3.875 4.375 5.675 6.85 7.95 9.25 10.75 12.4 13.4 14.9 15.9 17.9
Min. 3.125 3.625 4.925 5.95 7.05 8.35 9.25 10.6 11.6 13.1 14.1 16.1
k1 Min. 2.19 2.54 3.45 4.17 4.94 5.85 6.48 7.42 8.12 9.17 9.87 11.27
r Min. 0.2 0.25 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8 1
s max=Nenngröße 8 10 13 16 18 21 24 27 30 34 36 41
Min. 7.64 9.64 12.57 15.57 17.57 20.16 23.16 26.16 29.16 33 35 40
Längen des Faden b   - - - - - - - - - - - -
Schraubfaden M30 (M33) M36 (M39) M42 (M45) M48 (M52) M56 (M60) M64
d
P Schwingung 3.5 3.5 4 4 4.5 4.5 5 5 5.5 5.5 6
b L≤125 66 - - - - - - - - - -
125 < L ≤ 200 72 78 84 90 96 102 108 116 - - -
L> 200 85 91 97 103 109 115 121 129 137 145 153
c maximal 0.8 0.8 0.8 1 1 1 1 1 1 1 1
dEin maximal 35.4 38.4 42.4 45.4 48.6 52.6 56.6 62.6 67 71 75
ds maximal 30.84 34 37 40 43 46 49 53.2 57.2 61.2 65.2
Min. 29.16 32 35 38 41 44 47 50.8 54.8 58.8 62.8
dw Min. 42.75 46.55 51.11 55.86 59.95 64.7 69.45 74.2 78.66 83.41 88.16
E Min. 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25 93.56 99.21 104.86
k Nominelle Größe 18.7 21 22.5 25 26 28 30 33 35 38 40
maximal 19.75 22.05 23.55 26.05 27.05 29.05 31.05 34.25 36.25 39.25 41.25
Min. 17.65 19.95 21.45 23.95 24.95 26.95 28.95 31.75 33.75 36.75 38.75
k1 Min. 12.36 13.97 15.02 16.77 17.47 18.87 20.27 22.23 23.63 25.73 27.13
r Min. 1 1 1 1 1.2 1.2 1.6 1.6 2 2 2
s max=Nenngröße 46 50 55 60 65 70 75 80 85 90 95
Min. 45 49 53.8 58.8 63.1 68.1 73.1 78.1 82.8 87.8 92.8
Längen des Faden b   - - - - - - - - - - -


DIN558DIN 601 558 EN ISO 4016 4018 Sechseckenkopfschrauben aus Kohlenstoffstahl Q195 Zinkplattierung 1

Schraubfaden
d
M5 M6 M8 M10 M12 M16 M20 M24 M30 M36
P Schwingung
Ein maximal
c maximal
dEin maximal
dw Min.
E Min.
k Nominelle Größe
Min.
maximal
k1 Min.
r Min.
s max=Nenngröße
Min.
0.8 1 1.25 1.5 1.75 2 2.5 3 3.5 4
3.2 4 5 6 7 8 10 12 14 16
0.5 0.5 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8
6 7.2 10.2 12.2 14.7 18.7 24.4 28.4 35.4 42.4
6.7 8.7 11.4 15.4 17.2 22 27.7 33.2 42.7 51.1
8.63 10.89 14.2 18.72 20.88 26.17 32.95 39.55 50.85 60.79
3.5 4 5.3 6.4 7.5 10 12.5 15 18.7 22.5
3.12 3.62 4.92 5.95 7.05 9.25 11.6 14.1 17.65 21.45
3.88 4.38 5.68 6.85 7.95 10.75 13.4 15.9 19.75 23.55
2.2 2.5 3.45 4.2 4.95 6.5 8.1 9.9 12.4 15
0.2 0.25 0.4 0.4 0.6 0.6 0.8 0.8 1 1
8 10 13 17 19 24 30 36 46 55
7.64 9.64 12.57 16.57 18.48 23.16 29.16 35 45 53.8
Gewicht pro 1000 Stahlprodukten (≈ kg)
- - - - - - - - - -











Eigenschaften:

  1. Der sechseckige KopfKonstruktionistAnnahmeAn der Spitze, die das Be- und Entladen mit Standardwerkzeugen wie Schraubenschlüssel oder Schraubendreher erleichtert.
  2. BesitzAusgezeichnete mechanische Eigenschaften mit hoher Zugfestigkeit und Leistungsfestigkeit, sie können bei hoher Belastung und hoher Belastung verwendet werdenUmwelt.
  3. Die Schrauben sind streng nach den DIN-Normen konstruiert und gefertigt und haben streng kontrollierte Abmessungen und Toleranzen.Sicherstellunghohe Montagegenauigkeit und starke Austauschbarkeit.
  4. mit einer Breite von nicht mehr als 15 mmso wieDiese Schrauben weisen eine bemerkenswerte Korrosionsbeständigkeit und Langlebigkeit auf..

Vorteile:

  1. mit einer Breite von nicht mehr als 15 mmundDiese Schrauben bieten eine stabile Anschlussleistung und widerstehen Lockerung oder Bruch..
  2. Das hexagonale Design des Kopfes vereinfacht und beschleunigt den Installations- und Abbauvorgang, ermöglicht den Einsatz von Standardwerkzeugen und erhöht die Arbeitseffizienz.
  3. BesitzAusgezeichnete mechanische Eigenschaften mit hoher Zugfestigkeit und Leistungsfestigkeit, sie können bei hoher Belastung und hoher Belastung verwendet werdenUmwelt.
  4. Entworfen und gefertigtstrengdie Schrauben haben gemäß den DIN-Normen streng kontrollierte Abmessungen und Toleranzen,Sicherstellunghohe Montagegenauigkeit und starke Austauschbarkeit..

Anwendungsszenarien:

  1. Maschinenbau: Im Maschinenbau werden diese Schrauben häufig zum Anschließen und Befestigen verschiedener Geräte und Maschinen wie Autos, Flugzeuge, Schiffe und Schwermaschinen verwendet.
  2. Baubranche: Die Schrauben werden in der Bauindustrie häufig zum Anschließen und Befestigen von Stahlkonstruktionen, Brücken, Tunneln und anderen Projekten eingesetzt, um die Stabilität und Sicherheit der Struktur zu gewährleisten.
  3. Herstellung von elektronischen Geräten: Sie werden verwendet, um Leiterplatten, Fahrgestelle, Gehäuse und andere Komponenten in elektronischen Geräten zu befestigen, wodurch die Stabilität und Zuverlässigkeit des Geräts erhöht wird.
  4. Andere Industriezweige: Zusätzlich finden diese Schrauben Anwendungen in der Chemie, Erdöl, Energie, Metallurgie und anderen Industriezweigen zur Verbindung und Befestigung verschiedener Geräte und Rohrleitungen.
