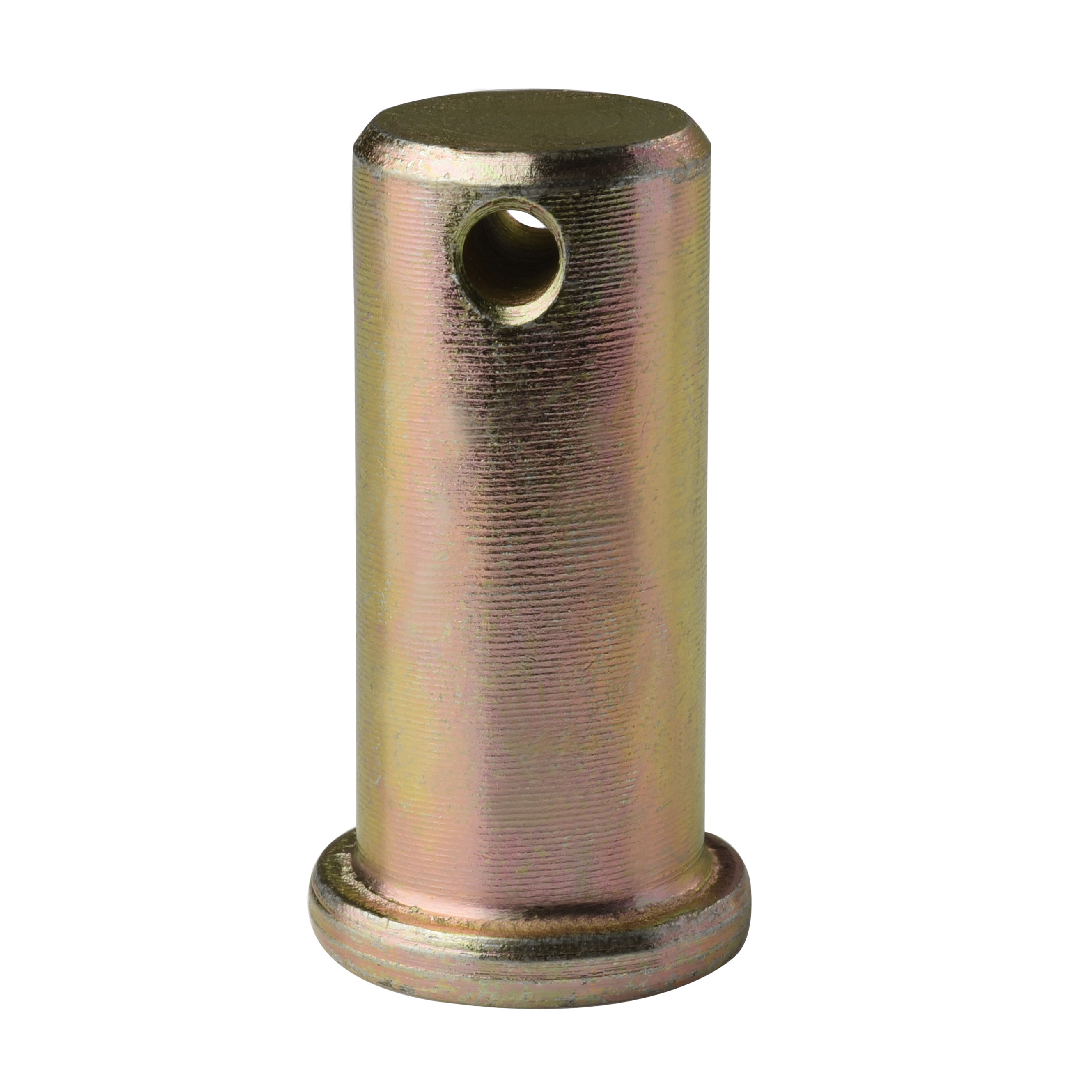

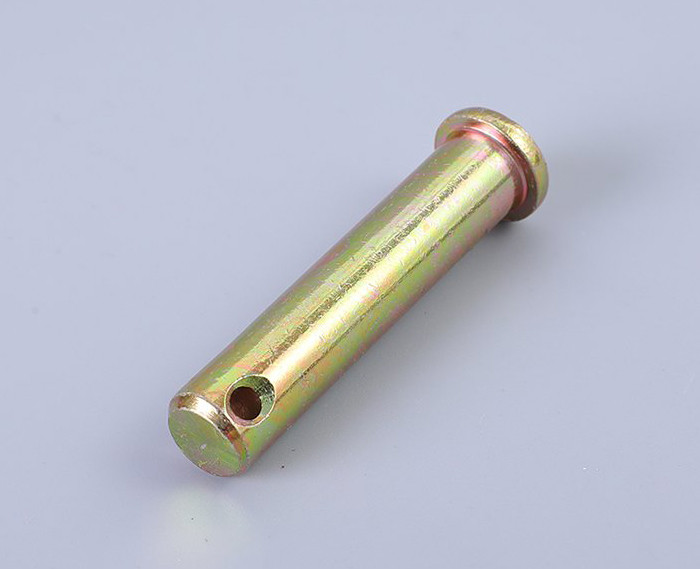

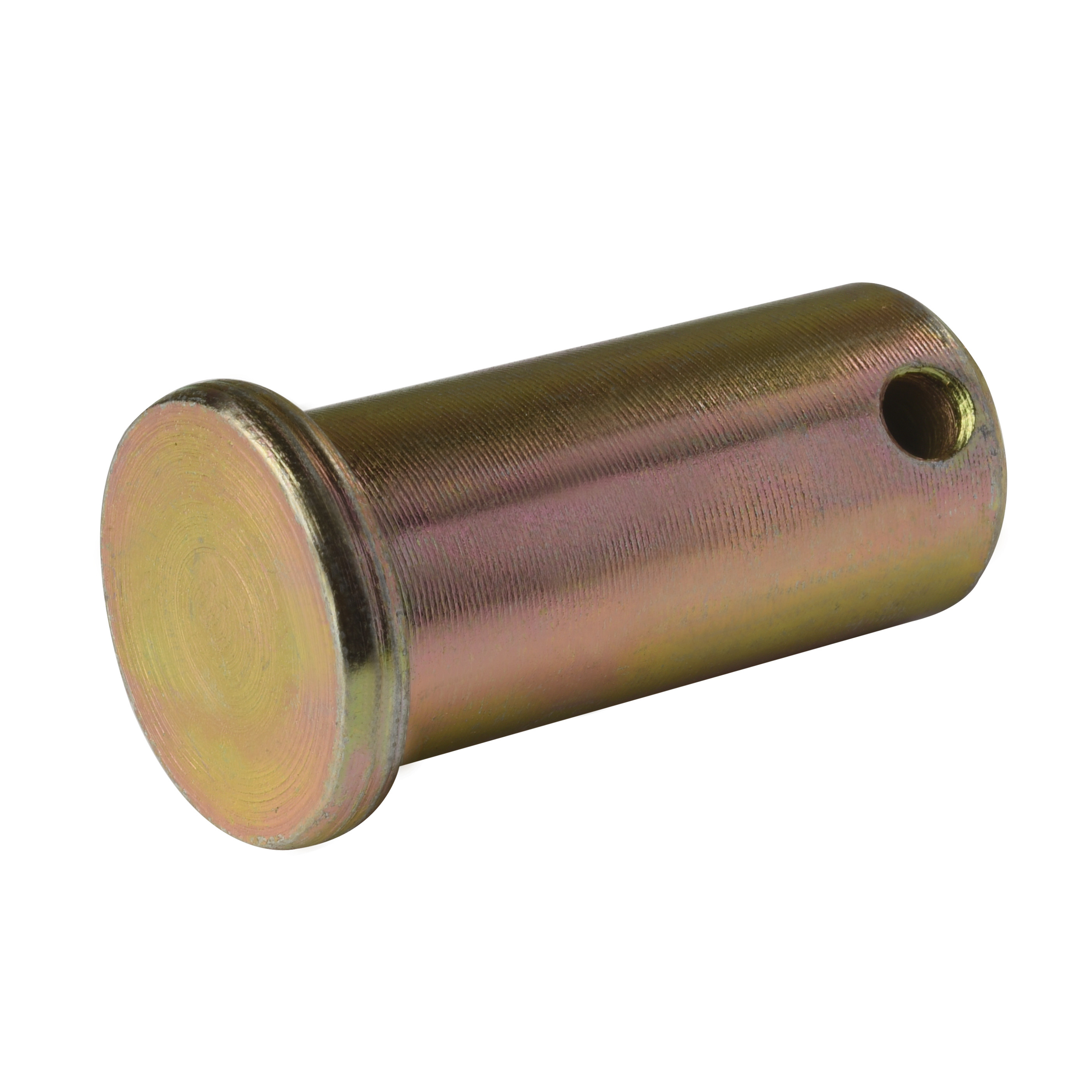

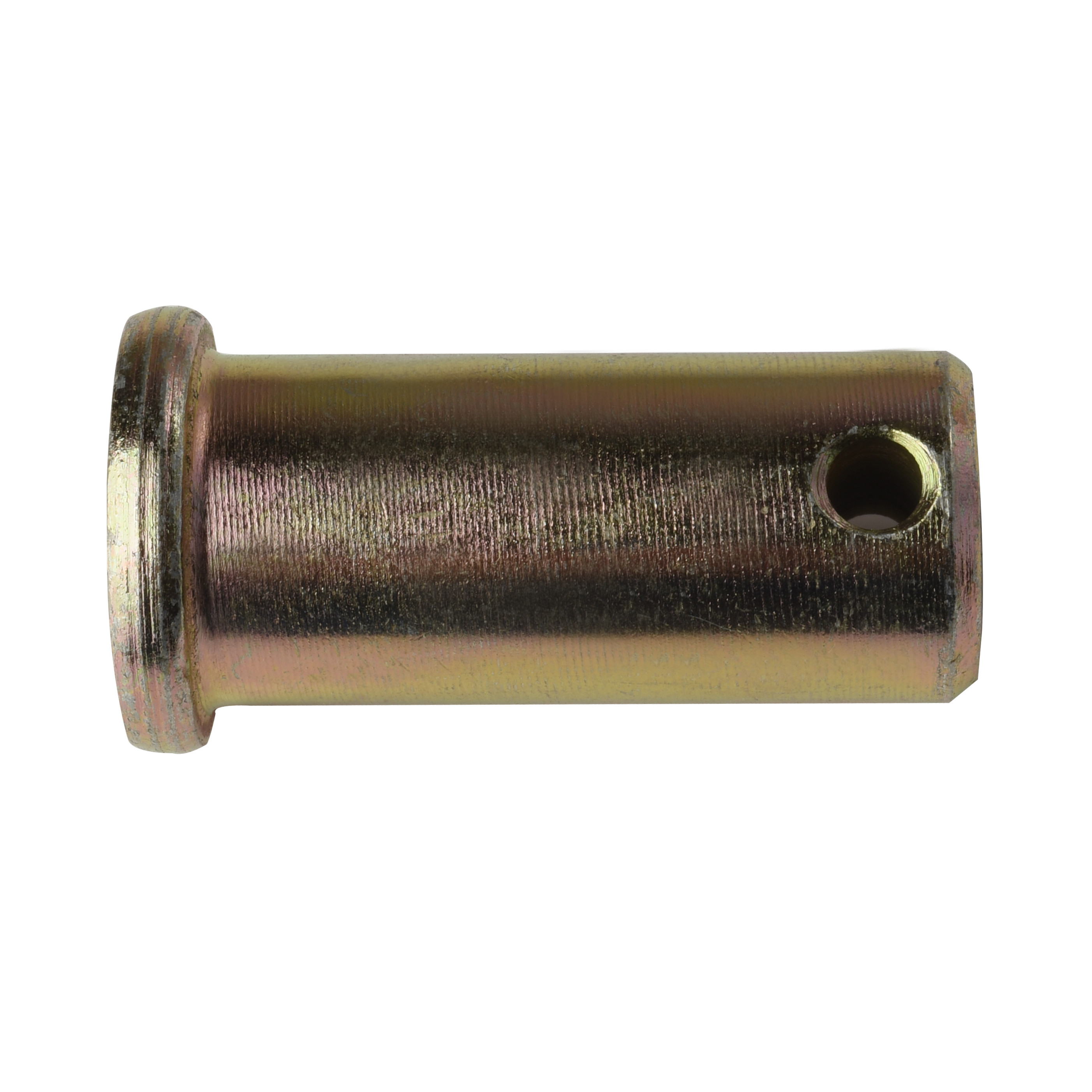

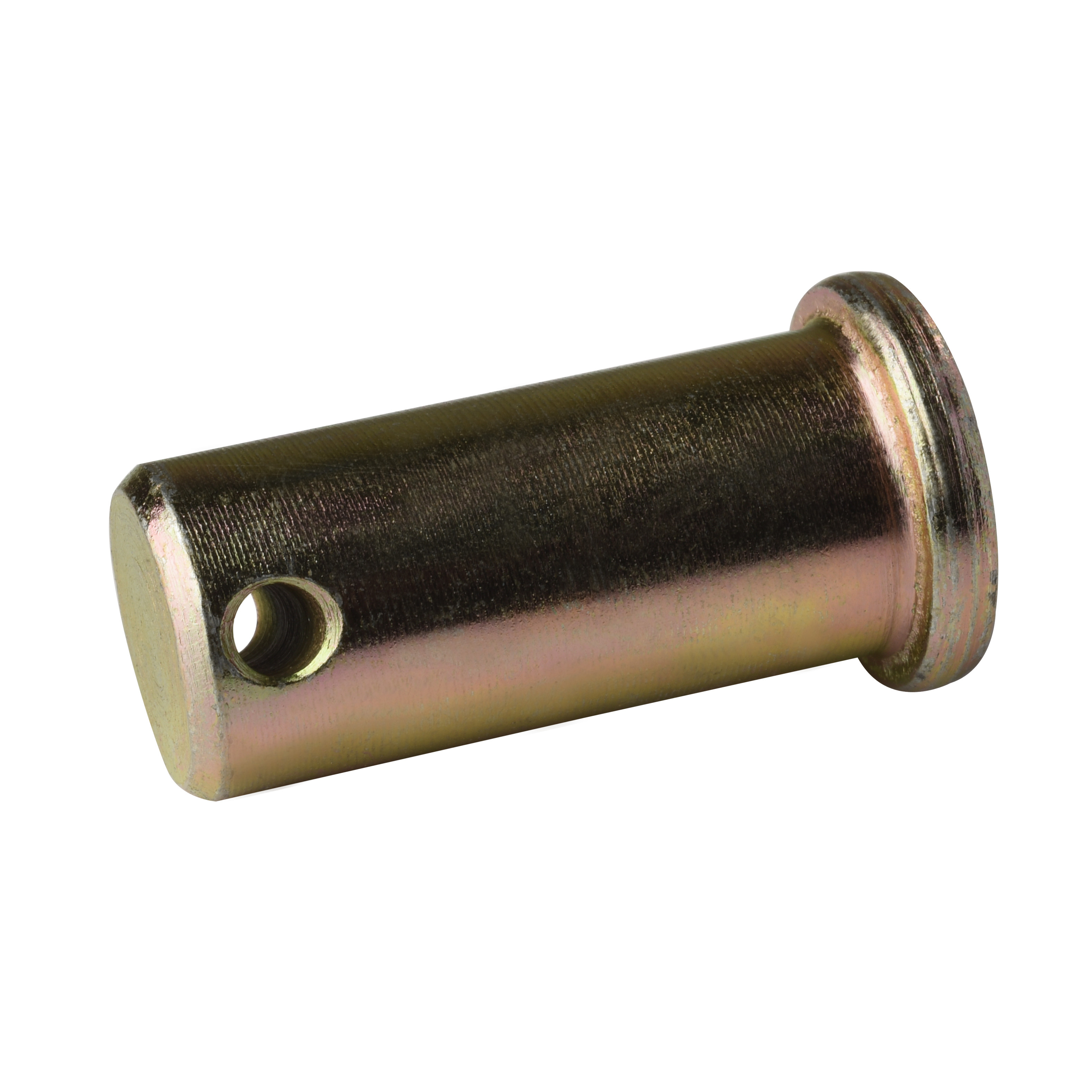

DIN1444 EN22341 ISO 2341 Clevis-Stift mit Zinkplattiertem Kopf aus Kohlenstoffstahl

  • DIN1444 EN22341 ISO 2341 Clevis Pin With Head Carbon Steel Zinc Plated
  • DIN1444 EN22341 ISO 2341 Clevis Pin With Head Carbon Steel Zinc Plated
  • DIN1444 EN22341 ISO 2341 Clevis Pin With Head Carbon Steel Zinc Plated
  • DIN1444 EN22341 ISO 2341 Clevis Pin With Head Carbon Steel Zinc Plated
  • DIN1444 EN22341 ISO 2341 Clevis Pin With Head Carbon Steel Zinc Plated
Herkunftsort JIANGSU PROVINZ CHINA
Markenname YingYan
Zertifizierung ISO9000
Modellnummer Φ10-Φ16
Min Bestellmenge 1000 Stück
Preis negotiable
Verpackung Informationen Kleine Kisten, Plastiktüten, Massen in Kartons

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Name Klevis-Spitzen mit Kopf Standards Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten
Material Kohlenstoffstahl 35K Oberflächenbehandlung Zinkplatte
Farbe Gelb Zulassung 8.8
Größe Φ10-Φ16/Nach Ihren Anforderungen Länge 25-40 mm/nach Ihren Anforderungen
Hervorheben

Kohlenstoffstahl ISO 2341 Clevis Pin

,

Zinkplattiert ISO 2341 Clevis Pin

,

Kohlenstoffstahl-Pins nach DIN1444
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Φ10*25 Φ10 25 10000
Φ10*32 Φ10 32 10000
Φ16*35 Φ16 35 10000
Φ16*45 Φ16 45 10000
If you have more needs, please contact customer service 1 1 1
Hinterlass eine Nachricht
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Produkt-Beschreibung

DIN1444 ISO2341 EN22341 Kohlenstoffstahl 35K Zinkplattiert Gelb Zink Klasse 8.8 Clevis Pins mit Kopf Φ10-Φ16



DIN1444 EN22341 ISO 2341 Clevis-Stift mit Zinkplattiertem Kopf aus Kohlenstoffstahl 0

Nominaler Durchmesser 3 4 5 6 8 10 12
d
d maximal 3 4 5 6 8 10 12
Min. 2.94 3.925 4.925 5.925 7.91 9.91 11.89
dk maximal 5 6 8 10 14 18 20
Min. 4.7 5.7 7.64 9.64 13.57 17.57 19.48
d1 maximal 0.94 1.14 1.34 1.74 2.14 3.38 3.38
Min. 0.8 1 1.2 1.6 2 3.2 3.2
k Nominelle Größe 1 1 1.6 2 3 4 4
maximal 1.125 1.125 1.725 2.125 3.125 4.15 4.15
Min. 0.875 0.875 1.475 1.875 2.875 3.85 3.85
Lh Min. 1.6 2.2 2.9 3.2 3.5 4.5 5.5
Nominaler Durchmesser 14 16 18 20 22 24 27
d
d maximal 14 16 18 20 22 24 27
Min. 13.89 15.89 17.89 19.87 21.87 23.87 26.87
dk maximal 22 25 28 30 33 36 40
Min. 21.48 24.48 27.48 29.48 32.38 35.38 39.38
d1 maximal 4.18 4.18 5.18 5.18 5.18 6.52 6.52
Min. 4 4 5 5 5 6.3 6.3
k Nominelle Größe 4 4.5 5 5 5.5 6 6
maximal 4.15 4.65 5.15 5.15 5.65 6.15 6.15
Min. 3.85 4.35 4.85 4.85 5.35 5.85 5.85
Lh Min. 6 6 7 8 8 9 9
Nominaler Durchmesser 30 33 36 40 45 50 55
d
d maximal 30 33 36 40 45 50 55
Min. 29.87 32.84 35.84 39.84 44.84 49.84 54.81
dk maximal 44 47 50 55 60 66 72
Min. 43.38 46.38 49.38 54.26 59.26 65.26 71.26
d1 maximal 8.22 8.22 8.22 8.22 10.22 10.22 10.22
Min. 8 8 8 8 10 10 10
k Nominelle Größe 8 8 8 8 9 9 11
maximal 8.18 8.18 8.18 8.18 9.18 9.18 11.215
Min. 7.82 7.82 7.82 7.82 8.82 8.82 10.785
Lh Min. 10 10 10 10 12 12 14
Nominaler Durchmesser 60 70 80 90 100
d
d maximal 60 70 80 90 100
Min. 59.81 69.81 79.81 89.78 99.78
dk maximal 78 90 100 110 120
Min. 77.26 89.13 99.13 109.13 119.13
d1 maximal 10.22 13.27 13.27 13.27 13.27
Min. 10 13 13 13 13
k Nominelle Größe 12 13 13 13 13
maximal 12.215 13.215 13.215 13.215 13.215
Min. 11.785 12.785 12.785 12.785 12.785
Lh Min. 14 16 16 16 16







Eigenschaften:

  • Die Kopfspinwellen sind nach DIN1444 inÜbereinstimmungmit internationalen Normen, mit einer Vielzahl von Größen, die verschiedene Möglichkeiten bieten, den Anforderungen gerecht zu werden.
  • Sie können aus einer Vielzahl von Materialien hergestellt werden, darunter Edelstahlsorten 304, 316, 2205, 2507, 310S, 904L sowie Kohlenstoffstahl, um unterschiedliche Arbeitsumgebungen zu bedienenundAnforderungen.
  • DIN1444-Pins werden hauptsächlich zum Anschließen zweier Wellen oderAusrüstungWenn die Verbindung mit dem Stift erfolgt ist, wird ein Split-Pin in das Loch am Ende des Stifts eingefügt, um das Werkstück festzuhalten.

Vorteile:

  • Der Grund, warum DIN1444 fürverschiedeneDie Produkte sind in der Praxis in der Industrie und in Anwendungsszenarien zu finden, da sie unterschiedliche Spezifikationen und eine große Auswahl an Materialien bieten.
  • Die Kombination von Nadeln und Schlittennadelnstellt sicher,die Stabilität und Zuverlässigkeit der Verbindung.
  • Die Produktion und die Herstellung von Scharnierpins entsprechen strikt den DIN-Normen und gewährleisten genaue Abmessungen, Produktqualität undAustauschbarkeit, wodurch die Schwierigkeiten bei Wartung und Austausch verringert und letztlich Kosten eingespart werden.

Anwendungsszenarien:

  • Pumpen, Ventile und Rohrleitungen: In Flüssigkeitstransportsystemen werden DIN1444-Pins häufig zum Anschließen und Befestigen von Pumpen, Ventilen und Rohren verwendet.
  • Petrochemische Industrie: Aufgrund der besonderen Arbeitsumgebung in der petrochemischen Industrie sind korrosionsbeständige und hochfeste Steckverbinder erforderlich.DIN1444-Stifte werden aufgrund ihrer vielfältigen Materialoptionen und stabilen Verbindungsmethoden zu einer idealen Wahl.
  • Meerestechnische Geräte: Bei Schiffsmaschinen bieten DIN1444-Pins eine stabile und zuverlässige Verbindung, um sicherzustellen, dass die Ausrüstung in rauen Meeresumgebungen ordnungsgemäß funktioniert.
  • Windenergieerzeugung: DIN1444-Stifte spielen auch eine wichtige Rolle bei der Anbindung und Befestigung von Anlagen in der Windenergieerzeugung.
