Legiertes Stahl 65Mn Federtyp DIN 1481 Federfederblack Dacromet Schlitten schwerer Typ
| Herkunftsort | JIANG SU Provinz China |
|---|---|
| Markenname | YingYan |
| Zertifizierung | ISO9000 |
| Modellnummer | Φ2-Φ8 |
| Min Bestellmenge | 1000 Stück |
| Preis | negotiable |
| Verpackung Informationen | Kleine Kisten, Plastiktüten, Massen in Kartons |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Name | Sprung-Typ Gerade Pins, mit Schlitten, schwerer Typ | Standards | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten |
|---|---|---|---|
| Material | 65MN | Oberflächenbehandlung | Schwarz, Dacromet |
| Farbe | Schwarz, Dacromet | Größe | Φ2-Φ8/Nach Ihren Anforderungen |
| Länge | 5 mm-55 mm/nach Ihren Anforderungen | ||
| Hervorheben | Verbundstahl DIN 1481,mit einer Spalte,Schwere Sprungspinne mit Schlitz |
||
Produkt-Beschreibung

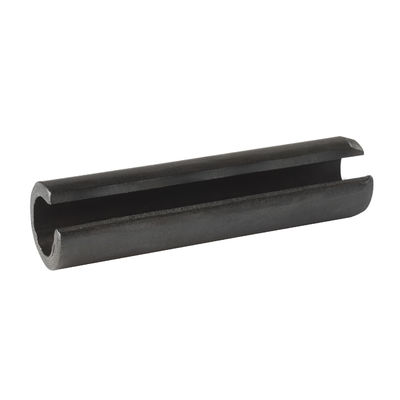

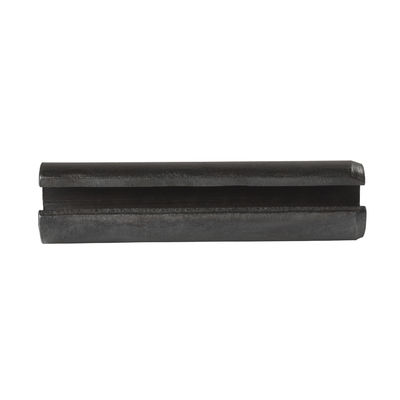

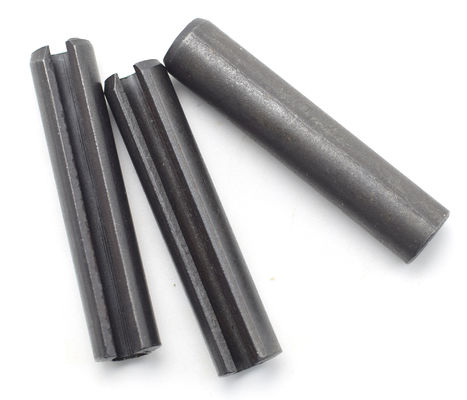

DIN1481 Legierungsstahl 65Mn Federtyp Gerade Pins, Schlitze, Schwerer Typ Schwarz/Dacromet
| Nominaler Durchmesser | Φ1 | Φ1.5 | Φ2 | Φ2.5 | Φ3 | Φ3.5 | Φ4 | ||
| d | |||||||||
| Ein | 0.15 | 0.25 | 0.35 | 0.4 | 0.5 | 0.6 | 0.65 | ||
| d | Min. | 1.2 | 1.7 | 2.3 | 2.8 | 3.3 | 3.8 | 4.4 | |
| maximal | 1.3 | 1.8 | 2.4 | 2.9 | 3.5 | 4 | 4.6 | ||
| d2 | ≈ | 0.8 | 1.1 | 1.5 | 1.8 | 2.1 | 2.3 | 2.8 | |
| s | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.75 | 0.8 | ||
| Mindestscherfestigkeit, einzeln (kN) | 0.35 | 0.79 | 1.41 | 2.19 | 3.16 | 4.53 | 5.62 | ||
| Mindestdoppelschere, kN | 0.7 | 1.58 | 2.82 | 4.38 | 6.32 | 9.06 | 11.24 | ||
| Nominaler Durchmesser | Φ4.5 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ13 | ||
| d | |||||||||
| Ein | 0.8 | 0.9 | 1.2 | 2 | 2 | 2 | 2 | ||
| d | Min. | 4.9 | 5.4 | 6.4 | 8.5 | 10.5 | 12.5 | 13.5 | |
| maximal | 5.1 | 5.6 | 6.7 | 8.8 | 10.8 | 12.8 | 13.8 | ||
| d2 | ≈ | 2.9 | 3.4 | 3.9 | 5.5 | 6.5 | 7.5 | 8.5 | |
| s | 1 | 1 | 1.25 | 1.5 | 2 | 2.5 | 2.5 | ||
| Mindestscherfestigkeit, einzeln (kN) | 7.68 | 8.77 | 13.02 | 21.38 | 35.08 | 52.07 | 57.55 | ||
| Mindestdoppelschere, kN | 15.36 | 17.54 | 26.04 | 42.76 | 70.16 | 104.1 | 115.1 | ||
| Nominaler Durchmesser | Φ14 | Φ16 | Φ18 | Φ20 | Φ21 | Φ25 | Φ28 | ||
| d | |||||||||
| Ein | 2 | 2 | 2 | 3 | 3 | 3 | 3 | ||
| d | Min. | 14.4 | 16.5 | 18.5 | 20.5 | 21.5 | 25.5 | 28.5 | |
| maximal | 14.8 | 16.8 | 18.9 | 20.9 | 21.9 | 25.9 | 28.9 | ||
| d2 | ≈ | 8.5 | 10.5 | 11.5 | 12.5 | 13.5 | 15.5 | 17.5 | |
| s | 3 | 3 | 3.5 | 4 | 4 | 5 | 5.5 | ||
| Mindestscherfestigkeit, einzeln (kN) | 72.36 | 85.51 | 111.27 | 140.32 | 149.09 | 219.25 | 271.32 | ||
| Mindestdoppelschere, kN | 144.7 | 171 | 222.5 | 280.6 | 298.2 | 438.5 | 542.6 | ||
| Nominaler Durchmesser | Φ30 | Φ32 | Φ35 | Φ38 | Φ40 | Φ45 | Φ50 | ||
| d | |||||||||
| Ein | 3 | 3 | 3 | 4 | 4 | 4 | 4 | ||
| d | Min. | 30.5 | 32.5 | 35.5 | 38.5 | 40.5 | 45.5 | 50.5 | |
| maximal | 30.9 | 32.9 | 35.9 | 38.9 | 40.9 | 45.9 | 50.9 | ||
| d2 | ≈ | 18.5 | 20.5 | 21.5 | 23.5 | 25.5 | 28.5 | 31.5 | |
| s | 6 | 6 | 7 | 7.5 | 7.5 | 8.5 | 9.5 | ||
| Mindestscherfestigkeit, einzeln (kN) | 315.72 | 342.03 | 429.73 | 501.53 | 534.42 | 680.22 | 843.57 | ||
| Mindestdoppelschere, kN | 631.4 | 684 | 859 | 1003 | 1068 | 1360 | 1685 | ||
Eigenschaften:

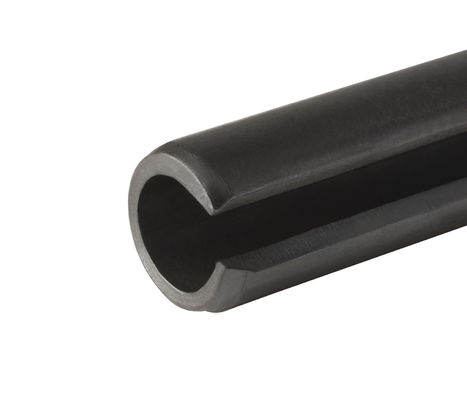

- Diese zylindrischen Nadeln sindausgestattetmit Spalten entlang ihrer Achsellänge, die eine elastische Verformung während der Montage ermöglichen und so das Einlegen und Befestigen erleichtern.
- Diese zylindrischen Nadeln sindvonKohlenstoffstahl oder andere hochfeste Materialien, die erheblichen Zug- und Scherkräften standhalten.
- Die Enden der Nadeln werden inmit SchrägflächenOberflächen, wodurch die Einführung bequemer und das Risiko einer Beschädigung anderer Bauteile während der Montage verringert wird.
- Einmal in ein Loch eingesetzt, dehnen sich die Nadeln leicht aus und erzeugen eine Außenspannung, die sie fest an den Wänden des Lochs befestigt und eine stabile Verbindung gewährleistet.
Vorteile:
- Dank ihrer geschlitzten Gestaltung undmit SchrägflächenAn den Enden können schwere, gerade, geschlitzte Federspitzen mühelos in vorgefertigte Löcher eingesetzt werden, wodurch komplexe Installationswerkzeuge oder spezielle Techniken vermieden werden.
- Die Nadeln.ausgedehntNaturErgebnissein engerer Anpassung an die Wände des Lochs, wodurch die Stabilität der Verbindung erhöht wird, wodurch sie größeren Schwingungen und Schocks standhält,Gewährleistung der Haltbarkeit und Verlängerung der gesamten Lebensdauer der Anwendung.
- Schwerlastfähige, gerade Sprungspinne mit Schlitten sind so konzipiert, daß sie leicht zu montieren und zu entfernen sind, was sie für den Einsatz in einer Vielzahl von Maschinen und Geräten, insbesondereinSituationen, in denen häufige Demontage und Neuaufbau erforderlich sind, z. B. bei Scharnieren, Federn und Stromübertragungskomponenten.Ihre Vielseitigkeit sorgt für erhebliche Vorteile in diesen Anwendungen.
Anwendungen:
- Scharnierverbindungen:SchwergewichtGerade.Fassungen mit Sprungspinnensind üblicherweise in Scharnierverbindungen verwendet und bieten eine stabile Verbindung, die es dem Scharnier ermöglicht, sich bei Bedarf frei zu drehen.
- Federbefestigung: Bei Federanwendungen können diese Stifte verwendet werden, um die Enden der Federn zu befestigen, um Bewegung oder Lockerung zu verhindern.
- Stromübertragungskomponenten: In Stromübertragungssystemen werden schwere, gerade, geschlitzte Federnpins verwendet, um verschiedene Übertragungskomponenten wie Getriebe, Wellen,und Kupplungen.
