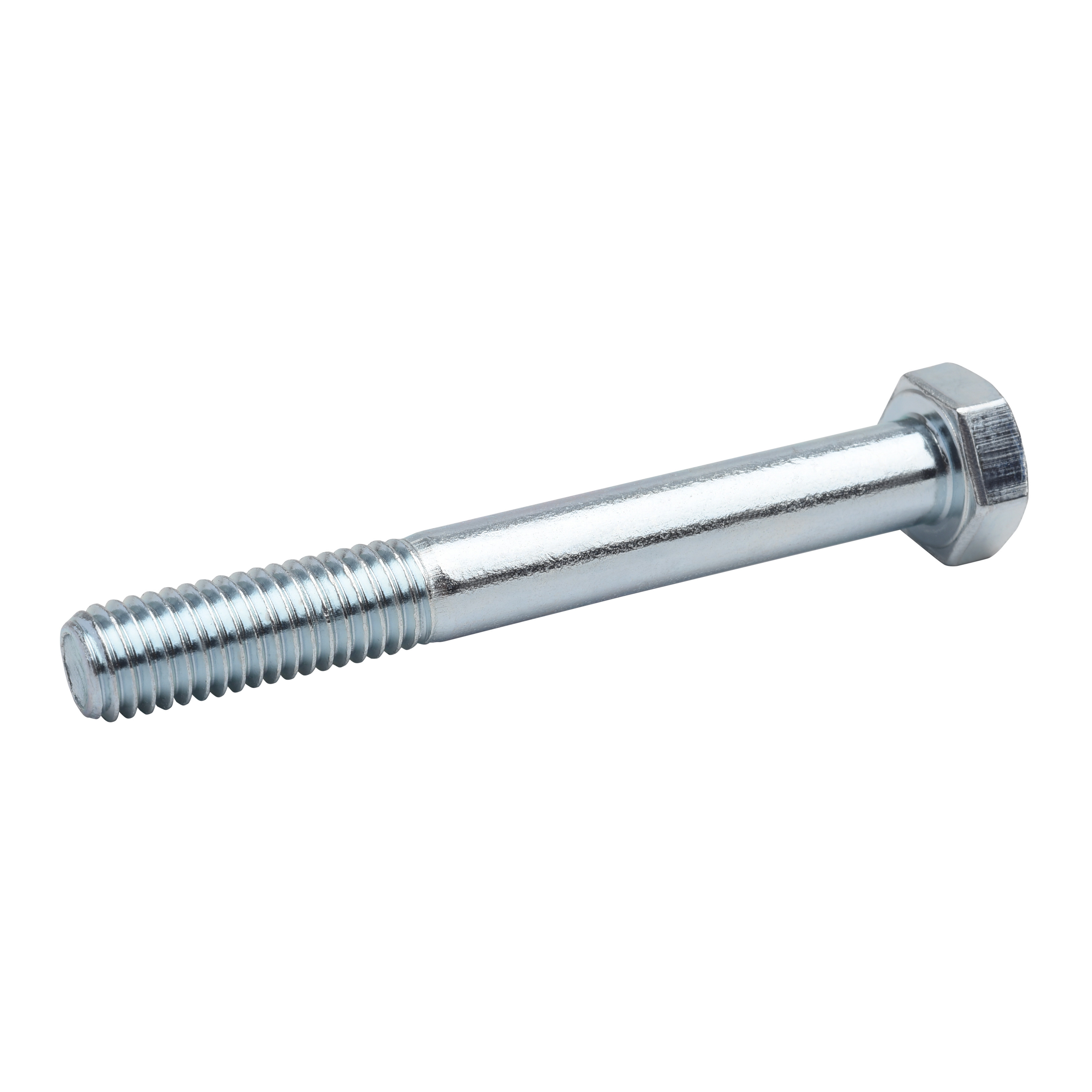

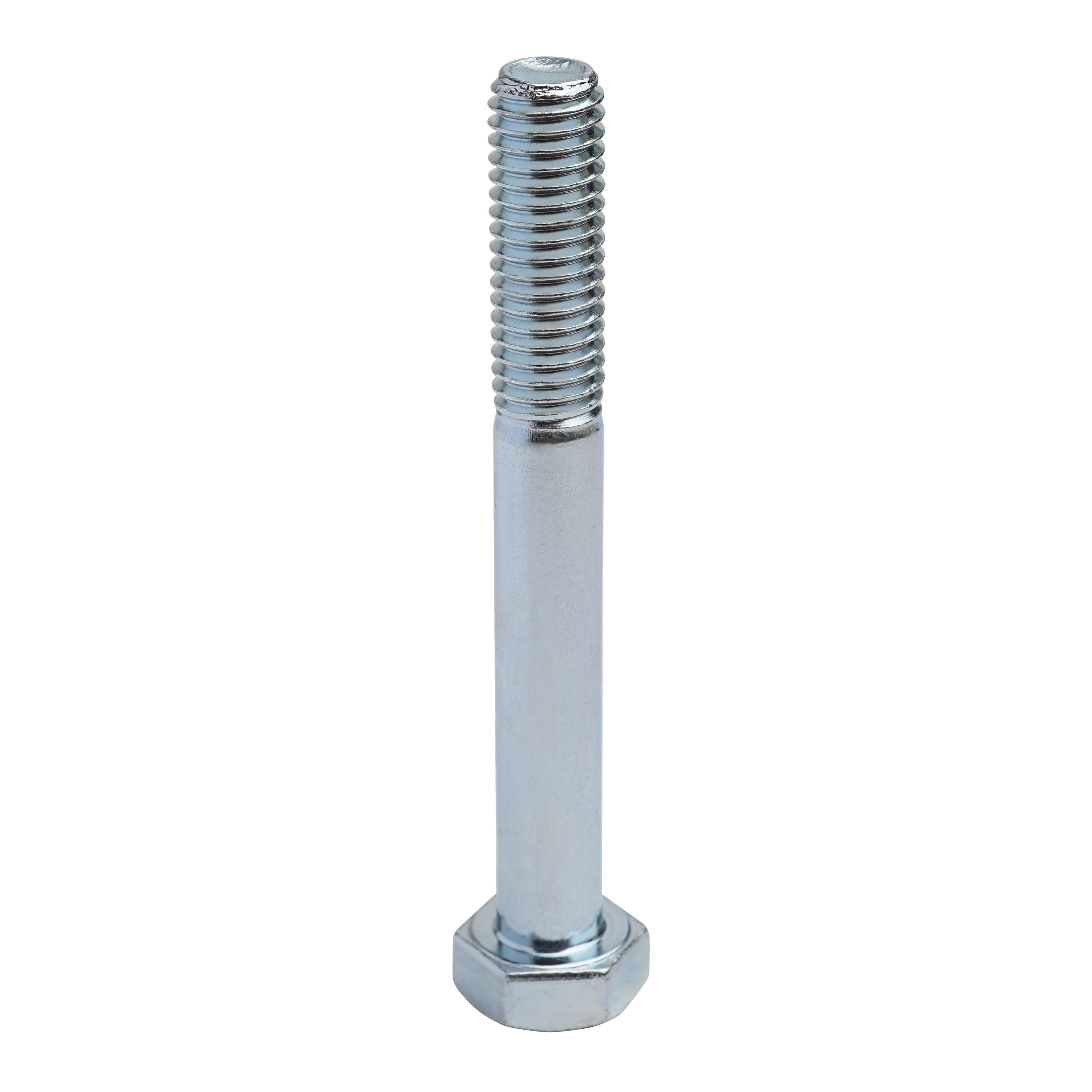

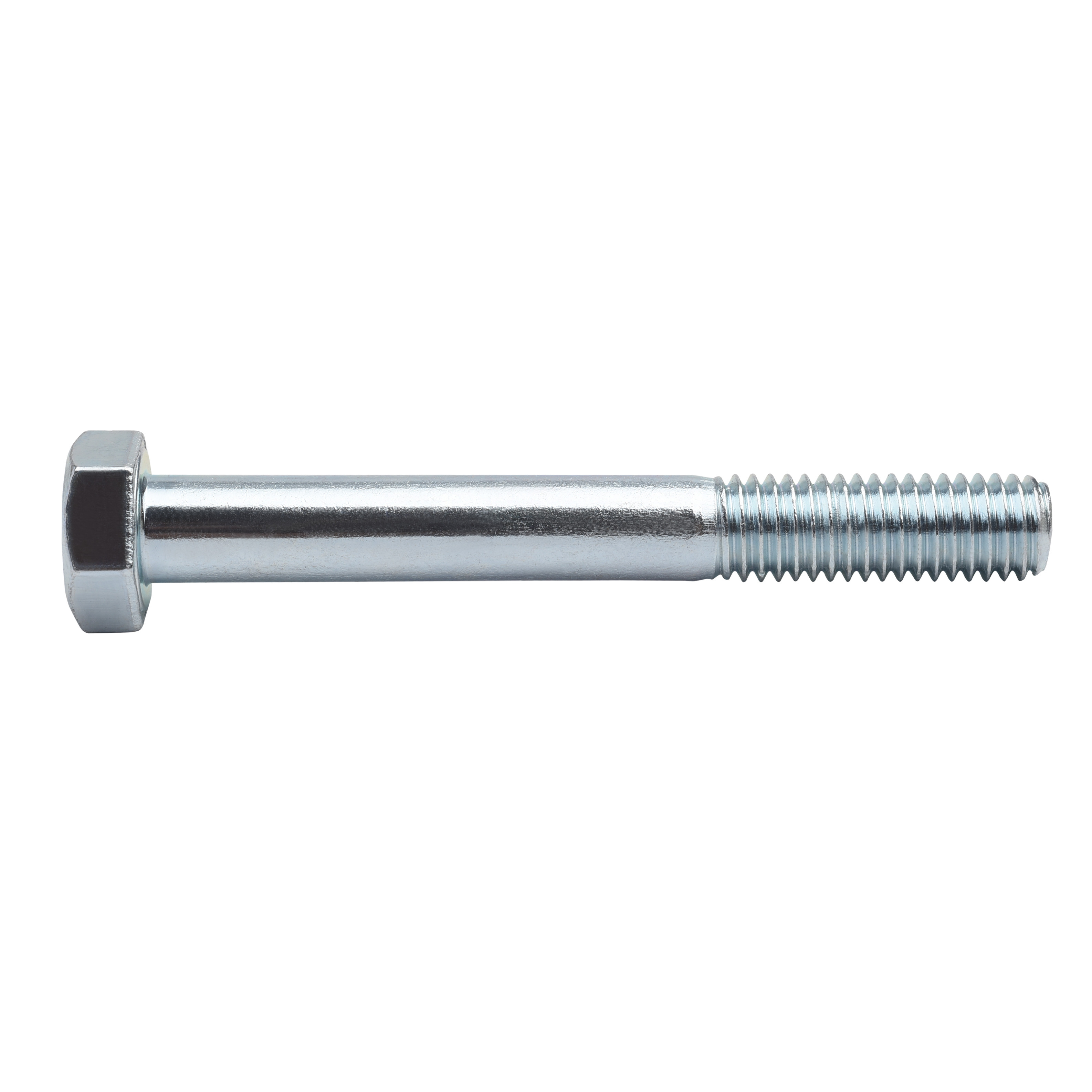

DIN 601 Sechseckenschrauben Zink / Verzinkung / einfacher halbgelenkter Kohlenstoffstahl

Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xName | Hexagonalkopfschrauben - Produktklasse C Halbgewinde | Standards | Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten |
---|---|---|---|
Oberflächenbehandlung | Einfache, schwarze, mit Zinkbeschichtung/nach Anforderung | Größe | M4-M24 |
Länge | 45 mm bis 280 mm | Zulassung | 4,8 |
Materialien | Kohlenstoffstahl Q195 | Kopfart | Hexagonaler Kopf |
Oberfläche | Einfach, galvanisiert | ||
Hervorheben | DIN 601 Sechseckenkopfschrauben,Galvanisierung Hexagon-Kopfschrauben,Halbgelenkte DIN 601-Schrauben |
Size | Nominal diameter of thread | Length/mm | inventory | |
---|---|---|---|---|
Blue white zinc(Full threaded) | 8-10 | 65-110 | 1 | |
M8*65 | M8 | 65 | 1000000 | |
M10*110 | M10 | 110 | 1000000 | |
Blue white zinc(Half threaded) | 5-16 | 60-110 | 1 | |
M5*60 | M5 | 60 | 1000000 | |
M16*110 | M16 | 110 | 1000000 | |
If you have more needs, please contact customer service | 1 | 1 | 1 |
DIN 601 Sechseckenkopfschrauben - Produktklasse C Gelber Zink/Verzinkung/Gleichhalbgewinde Kohlenstoffstahl Klasse 4.8
Schraubfaden | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | (M27) | |
d | ||||||||||
P | Schwingung | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3 |
b | L≤125 | 16 | 18 | 22 | 26 | 30 | 38 | 46 | 54 | 60 |
125<L≤200 | 22 | 24 | 28 | 32 | 36 | 44 | 52 | 60 | 66 | |
L>200 | 35 | 37 | 41 | 45 | 49 | 57 | 65 | 73 | 79 | |
c | maximal | 0.5 | 0.5 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 |
dEin | maximal | 6 | 7.2 | 10.2 | 12.2 | 14.7 | 18.7 | 24.4 | 28.4 | 32.4 |
dw | Min. | 6.7 | 8.7 | 11.4 | 15.4 | 17.2 | 22 | 27.7 | 33.2 | 38 |
ds | Nominelle Größe | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 |
Min. | 4.52 | 5.52 | 7.42 | 9.42 | 11.3 | 15.3 | 19.16 | 23.16 | 26.16 | |
maximal | 5.48 | 6.48 | 8.58 | 10.58 | 12.7 | 16.7 | 20.84 | 24.84 | 27.84 | |
E | Min. | 8.63 | 10.89 | 14.2 | 18.72 | 20.88 | 26.17 | 32.95 | 39.55 | 45.2 |
k | Nominelle Größe | 3.5 | 4 | 5.3 | 6.4 | 7.5 | 10 | 12.5 | 15 | 17 |
Min. | 3.12 | 3.62 | 4.92 | 5.95 | 7.05 | 9.25 | 11.6 | 14.1 | 16.1 | |
maximal | 3.88 | 4.38 | 5.68 | 6.85 | 7.95 | 10.75 | 13.4 | 15.9 | 17.9 | |
k1 | Min. | 2.2 | 2.5 | 3.45 | 4.2 | 4.95 | 6.5 | 8.1 | 9.9 | 11.3 |
r | Min. | 0.2 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 | 0.8 | 0.8 | 1 |
s | max=Nenngröße | 8 | 10 | 13 | 17 | 19 | 24 | 30 | 36 | 41 |
Min. | 7.64 | 9.64 | 12.57 | 16.57 | 18.48 | 23.16 | 29.16 | 35 | 40 | |
Gewicht pro 1000 Stahlprodukten≈(in kg) | - | - | - | - | - | - | - | - | - | |
Längen des Faden b | - | - | - | - | - | - | - | - | - | |
Schraubfaden | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 | (M52) | ||
d | ||||||||||
P | Schwingung | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 | 5 | |
b | L≤125 | 66 | 72 | 78 | 84 | - | - | - | - | |
125<L≤200 | 72 | 78 | 84 | 90 | 96 | 102 | 108 | 116 | ||
L>200 | 85 | 91 | 97 | 103 | 109 | 115 | 121 | 129 | ||
c | maximal | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | |
dEin | maximal | 35.4 | 38.4 | 42.4 | 45.4 | 48.6 | 52.6 | 56.6 | 62.6 | |
dw | Min. | 42.7 | 46.5 | 51.1 | 55.9 | 59.9 | 64.7 | 69.4 | 74.2 | |
ds | Nominelle Größe | 30 | 33 | 36 | 39 | 42 | 45 | 48 | 52 | |
Min. | 29.16 | 32 | 35 | 38 | 41 | 44 | 47 | 51 | ||
maximal | 30.84 | 34 | 37 | 40 | 43 | 46 | 49 | 53 | ||
E | Min. | 50.85 | 55.37 | 60.79 | 66.44 | 71.3 | 76.95 | 82.6 | 88.25 | |
k | Nominelle Größe | 18.7 | 21 | 22.5 | 25 | 26 | 28 | 30 | 33 | |
Min. | 17.65 | 19.95 | 21.45 | 23.95 | 24.95 | 26.95 | 28.95 | 31.75 | ||
maximal | 19.75 | 22.05 | 23.53 | 26.05 | 27.05 | 29.05 | 31.05 | 34.25 | ||
k1 | Min. | 12.4 | 14 | 15 | 16.8 | 17.5 | 18.9 | 20.2 | 22.2 | |
r | Min. | 1 | 1 | 1 | 1 | 1.2 | 1.2 | 1.6 | 1.6 | |
s | max=Nenngröße | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | |
Min. | 45 | 49 | 53.8 | 58.8 | 63.1 | 68.1 | 73.1 | 78.1 | ||
Gewicht pro 1000 Stahlprodukten≈(in kg) | - | - | - | - | - | - | - | - | ||
Längen des Faden b | - | - | - | - | - | - | - | - |
Eigenschaften:
- Die hexagonale Kopfgestaltung erleichtertEinrichtungund das Entfernen der Schrauben mit Standardwerkzeugen wie Englischschlüsseln oder Schraubendrehern.
- Die Schrauben verfügen über ausgezeichnete mechanische Eigenschaften, einschließlich hoher Zugfestigkeit und Leistungsfestigkeit, was sie für Anwendungen geeignet machterfordernWiderstand gegen hohe Belastungen und Spannungen.
- Entworfen nach DINStandards, werden die Abmessungen und Toleranzen der Schrauben streng kontrolliert, um die Austauschbarkeit und die Montagegenauigkeit der Produkte zu gewährleisten.
- Die hervorragende Korrosionsbeständigkeit und Langlebigkeit dieserSchraubensind auf ihre Herstellung aus hochwertigen Materialien wie Kohlenstoffstahl, rostfreiem Stahl und anderen zurückzuführen.
Vorteile:
- Dank ihrer hohen Festigkeit und ihrer präzisen Fertigung sorgen diese Schrauben für eine stabile Anschlussleistung mit hoher Zuverlässigkeit,Widerstand leistenAuflösung oder Bruch.
- Der Standard-SechseckenkopfKonstruktionDie Schrauben ermöglichen eine schnelle und einfacheEinrichtungund Entfernung mit Schlüsseln oder Steckdosen, wodurch die Arbeitseffizienz erhöht wird.
- Die hervorragende KorrosionsbeständigkeitundDauerhaftigkeit dieserSchraubendie Herstellung aus hochwertigen Materialien wie Kohlenstoffstahl ist,nicht rostendStahl und andere.
- mit einer Breite von mehr als 20 mm,DieseSchrauben weisen eine ausgezeichnete Austauschbarkeit auf, was eine nahtlose Kompatibilität mit verschiedenen Marken und Modellen von Geräten gewährleistet.
Anwendungsszenarien:
- Maschinenbau: Im Maschinenbau werden diese Schrauben häufig zum Anschließen und Befestigen verschiedener Geräte und Maschinen wie Autos, Flugzeuge, Schiffe und Schwermaschinen verwendet.
- Baubranche: Die Schrauben werden in der Bauindustrie häufig zum Anschließen und Befestigen von Stahlkonstruktionen, Brücken, Tunneln und anderen Projekten eingesetzt, um die Stabilität und Sicherheit der Struktur zu gewährleisten.
- Herstellung von elektronischen Geräten: Sie werden verwendet, um Leiterplatten, Fahrgestelle, Gehäuse und andere Komponenten in elektronischen Geräten zu befestigen, wodurch die Stabilität und Zuverlässigkeit des Geräts erhöht wird.
- Andere Industriezweige: Zusätzlich finden diese Schrauben Anwendungen in der Chemie, Erdöl, Energie, Metallurgie und anderen Industriezweigen zur Verbindung und Befestigung verschiedener Geräte und Rohrleitungen.
