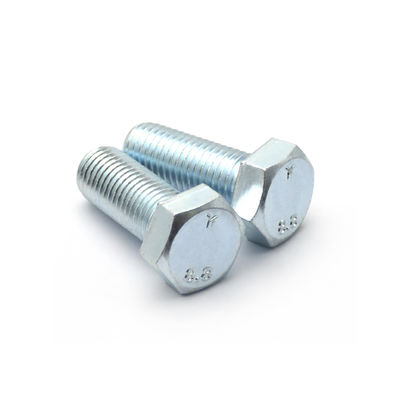

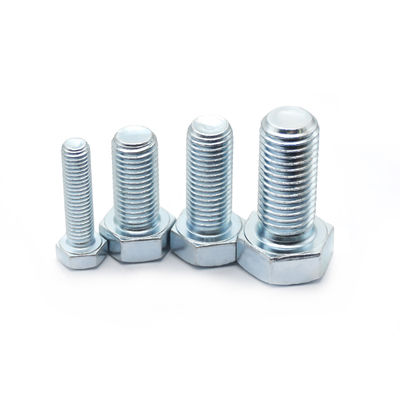

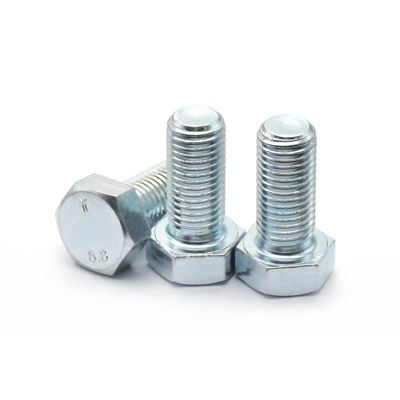

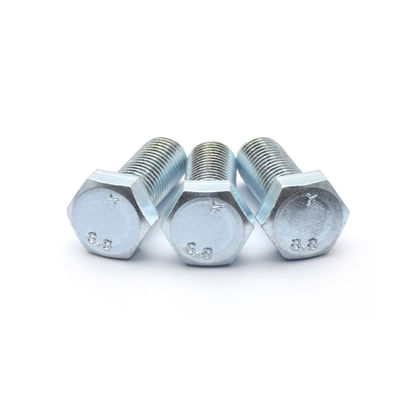

Teilweise getriebene galvanisierte Sechseckenschrauben DIN931-1 ISO4014 Klasse 8.8 10.9

  • Partially Threaded Galvanized Hexagon Head Bolts DIN931-1 ISO4014 Class 8.8 10.9
  • Partially Threaded Galvanized Hexagon Head Bolts DIN931-1 ISO4014 Class 8.8 10.9
  • Partially Threaded Galvanized Hexagon Head Bolts DIN931-1 ISO4014 Class 8.8 10.9
  • Partially Threaded Galvanized Hexagon Head Bolts DIN931-1 ISO4014 Class 8.8 10.9
Herkunftsort JIANG SU Provinz China
Markenname YingYan
Zertifizierung ISO9000
Modellnummer M8-M33
Min Bestellmenge 1000 Stück
Preis negotiable
Verpackung Informationen Kleine Kisten, Plastiktüten, Massen in Kartons,

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Name mit einem Durchmesser von mehr als 50 cm3 Standards Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten
Materialien Legiertes Stahl 40Cr/Kohlenstoffstahl 35K Zulassung 8.8/10.9 Ect
Oberflächenbehandlung Einfache, schwarze, mit Zinkbeschichtung/nach Anforderung Kopfart Hexagonaler Kopf
Oberfläche Galvanzied Größe M8-M33/Nach Ihren Anforderungen
Länge 8mm-240mm/nach Ihren Anforderungen
Hervorheben

Verzinkte Sechseckenschrauben

,

Hexagonalen Kopfschrauben DIN931-1

,

Teilweise geschraubte galvanisierte Hexbolzen
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Carbon steel 35K Grade8.8 M5-M30 30-280 1
M5*45 M5 45 10000
M5*50 M5 50 10000
M5*55 M5 55 10000
M5*65 M5 65 10000
M6*30 M6 30 10000
M6*35 M6 35 10000
M6*50 M6 50 10000
M6*60 M6 60 10000
M6*70 M6 70 10000
M6*100 M6 100 10000
M8*30 M8 30 10000
M8*35 M8 35 10000
M8*40 M8 40 10000
M8*45 M8 45 10000
M8*50 M8 50 10000
M8*55 M8 55 10000
M8*60 M8 60 10000
M8*65 M8 65 10000
M8*70 M8 70 10000
M8*75 M8 75 10000
M8*80 M8 80 10000
M8*85 M8 85 10000
M8*90 M8 90 10000
M8*100 M8 100 10000
M8*110 M8 110 10000
M8*150 M8 150 10000
M8*160 M8 160 10000
M10*40 M10 40 10000
M10*50 M10 50 10000
M10*65 M10 65 10000
M10*70 M10 70 10000
M10*75 M10 75 10000
M10*80 M10 80 10000
M10*90 M10 90 10000
M10*95 M10 95 10000
M10*100 M10 100 10000
M10*120 M10 120 10000
M10*130 M10 130 10000
M10*140 M10 140 10000
M12*50 M12 50 10000
M12*55 M12 55 10000
M12*60 M12 60 10000
M12*70 M12 70 10000
M12*75 M12 75 10000
M12*80 M12 80 10000
M12*85 M12 85 10000
M12*90 M12 90 10000
M12*95 M12 95 10000
M12*100 M12 100 10000
M12*105 M12 105 10000
M12*110 M12 110 10000
M12*120 M12 120 10000
M12*130 M12 130 10000
M12*140 M12 140 10000
M12*150 M12 150 10000
M12*160 M12 160 10000
M12*165 M12 165 10000
M12*190 M12 190 10000
M14*60 M14 60 10000
M14*75 M14 75 10000
M16*50 M16 50 10000
M16*60 M16 60 10000
M16*65 M16 65 10000
M16*70 M16 70 10000
M16*75 M16 75 10000
M16*80 M16 80 10000
M16*85 M16 85 10000
M16*90 M16 90 10000
M16*95 M16 95 10000
M16*100 M16 100 10000
M16*110 M16 110 10000
M16*120 M16 120 10000
M16*130 M16 130 10000
M16*140 M16 140 10000
M16*150 M16 150 10000
M16*200 M16 200 10000
M16*210 M16 210 10000
M16*240 M16 240 10000
M16*260 M16 260 10000
M16*280 M16 280 10000
M18*60 M18 60 10000
M18*140 M18 140 10000
M20*60 M20 60 10000
M20*65 M20 65 10000
M20*70 M20 70 10000
M20*75 M20 75 10000
M20*80 M20 80 10000
M20*85 M20 85 10000
M20*90 M20 90 10000
M20*100 M20 100 10000
M20*110 M20 110 10000
M20*120 M20 120 10000
M20*130 M20 130 10000
M20*140 M20 140 10000
M20*150 M20 150 10000
M20*160 M20 160 10000
M20*170 M20 170 10000
M20*200 M20 200 10000
M20*210 M20 210 10000
M20*220 M20 220 10000
M20*240 M20 240 10000
M20*250 M20 250 10000
M22*70 M22 70 10000
M22*100 M22 100 10000
M22*180 M22 180 10000
M22*200 M22 200 10000
M24*80 M24 80 10000
M24*90 M24 90 10000
M24*95 M24 95 10000
M24*100 M24 100 10000
M24*120 M24 120 10000
M24*140 M24 140 10000
M24*150 M24 150 10000
M24*170 M24 170 10000
M24*200 M24 200 10000
M24*210 M24 210 10000
M24*240 M24 240 10000
M27*150 M27 150 10000
M30*110 M30 110 10000
M30*140 M30 140 10000
Aolly Steel 40Cr Grade10.9 M6-M22 40-140 1
M6*40 M6 40 10000
M8*120 M8 120 10000
M10*120 M10 120 10000
M12*80 M12 80 10000
M14*45 M14 45 10000
M16*140 M16 140 10000
M22*110 M22 110 10000
If you have more needs, please contact customer service 1 1 1
Hinterlass eine Nachricht
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Produkt-Beschreibung

DIN931-1 ISO4014 Sechseckenkopfschrauben Teilschrauben galvanisierter Kohlenstoffstahl 35K/Legierungsstahl 40Cr Klasse 8.8 10.9



DIN931 Sechseckenkopfschrauben mit Teildraht sind Schrauben, die den technischen Spezifikationen des Deutschen Instituts für Normung (DIN), des Deutschen Instituts für Normung, entsprechen.Diese Schrauben weisen mehrere wesentliche Merkmale und Vorteile auf, so daß sie für verschiedene technische Anwendungen geeignet sind.

Strukturelle Merkmale:

  • Kopfkonstruktion: Die Schrauben verfügen über einen sechseckigen Kopf, der eine einfache Installation und Entfernung mit Werkzeugen wie Schraubenschlüsseln oder Steckdose ermöglicht.
  • Gewindeabschnitt: Die Schrauben haben einen teilweisen Gewinde, was bedeutet, dass nur ein Teil des Schaftels gewindeiert ist.Diese Konstruktion eignet sich für Anwendungen, bei denen der Bolzen durch eine Komponente gehen muss und mit einer Mutter auf der anderen Seite zusammengezogen werden muss.

Normung und Spezifikationen:

  • DIN931-Standard: Die Schrauben entsprechen dem DIN931-Standard und gewährleisten Konsistenz und Zuverlässigkeit in Bezug auf Abmessungen, Materialien und Leistung.
  • Größenbereich: Sie sind in einer Vielzahl von Garngrößen von M1,6 mm bis M64 mm und Schaftlängen von L12 mm bis L500 mm erhältlich, um unterschiedliche technische Anforderungen zu erfüllen.

Materialien und Leistung:

  • Materialanforderungen: DIN931-Sechseckenschrauben sind in der Regel aus hochfesten Materialien wie Kohlenstoffstahl, Legierungsstahl oder Edelstahl hergestellt.Diese Materialien bieten hervorragende mechanische Eigenschaften, Korrosionsbeständigkeit und Langlebigkeit.
  • Leistungsstufen: Je nach Material und Größe haben die Schrauben verschiedene Leistungsstufen, wie 8,8 und 10,9 für Stahlschrauben und A2-70 und A4-70 für Edelstahlschrauben.

Anwendungsbereiche:

  • DIN931 hexagonale Kopfschrauben mit Teildraht finden Anwendungen in verschiedenen Branchen, einschließlich Maschinenbau, Automobilbau, Schiffbau und Bauwesen.Sie dienen zur Befestigung von Bauteilen, Verbindung von Rohren, Installation von Geräten und andere Zwecke, um sichere und zuverlässige Verbindungen zu gewährleisten.

Vorteile:

  • Einfache Montage und Entfernung: Das hexagonale Kopfdesign ermöglicht eine effiziente Drehung mit Werkzeugen und verbessert die Arbeitseffizienz.
  • Flexibilität: Das partielle Gewinde-Design ermöglicht Flexibilität in verschiedenen Anschlussszenarien.
  • Zuverlässigkeit und Langlebigkeit: Die Verwendung hochfester Materialien und die Einhaltung der Normen DIN931 sorgen für die Zuverlässigkeit und Langlebigkeit der Schrauben und erfüllen die Anforderungen verschiedener technischen Anwendungen.

Teilweise getriebene galvanisierte Sechseckenschrauben DIN931-1 ISO4014 Klasse 8.8 10.9 0

Größe der Schleife
d		 M1.6 M2 M2.5 M3 (M3.5) M4 M5 M6 (M7) M8 M10 M12
P Fadenlänge 0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1 1.25 1.5 1.75
b Richter. L≤125 9 10 11 12 13 14 16 18 20 22 26 30
125 < L ≤ 200 - - - - - - 22 24 26 28 32 36
L> 200 - - - - - - - - - - 45 49
c Min. 0.1 0.1 0.1 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15
maximal 0.25 0.25 0.25 0.4 0.4 0.4 0.5 0.5 0.5 0.6 0.6 0.6
dEin maximal 2 2.6 3.1 3.6 4.1 4.7 5.7 6.8 7.8 9.2 11.2 13.7
ds max=Nenngröße 1.6 2 2.5 3 3.5 4 5 6 7 8 10 12
Min. Klasse A 1.46 1.86 2.36 2.86 3.32 3.82 4.82 5.82 6.78 7.78 9.78 11.73
Klasse B - - - - - - - - - - - -
dw Min. Klasse A 2.4 3.2 4.1 4.6 5.1 5.9 6.9 8.9 9.8 11.6 15.6 17.4
Klasse B - - - - - - - - - - - -
E Min. Klasse A 3.41 4.32 5.45 6.01 6.58 7.66 8.79 11.05 12.12 14.38 18.9 21.1
Klasse B - - - - - - - - - - - -
k Nominelle Größe 1.1 1.4 1.7 2 2.4 2.8 3.5 4 4.8 5.3 6.4 7.5
Klasse A Min. 0.98 1.28 1.58 1.88 2.28 2.68 3.35 3.85 4.65 5.15 6.22 7.32
maximal 1.22 1.52 1.82 2.12 2.52 2.92 3.65 4.15 4.95 5.45 6.58 7.68
Klasse B Min. - - - - - - - - - - - -
maximal - - - - - - - - - - - -
k1 Min. 0.7 0.9 1.1 1.3 1.6 1.9 2.28 2.63 3.19 3.54 4.28 5.05
r Min. 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.25 0.4 0.4 0.6
s max=Nenngröße 3.2 4 5 5.5 6 7 8 10 11 13 17 19
Min. Klasse A 3.02 3.82 4.82 5.32 5.82 6.78 7.78 9.78 10.73 12.73 16.73 18.67
Klasse B - - - - - - - - - - - -
Längen des Faden b       - - - - - - - - - - - -



Größe der Schleife
d		 (M14) M16 (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39)
P Fadenlänge 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4 4
b Richter. L≤125 34 38 42 46 50 54 60 66 72 78 84
125 < L ≤ 200 40 44 48 52 56 60 66 72 78 84 90
L> 200 53 57 61 65 69 73 79 85 91 97 103
c Min. 0.15 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.3
maximal 0.6 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1
dEin maximal 15.7 17.7 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39.4 42.4
ds max=Nenngröße 14 16 18 20 22 24 27 30 33 36 39
Min. Klasse A 13.73 15.73 17.73 19.67 21.67 23.67 - - - - -
Klasse B - 15.57 17.57 19.48 21.48 23.48 26.48 29.48 32.38 35.38 38.38
dw Min. Klasse A 20.5 22.5 25.3 28.2 30 33.6 - - - - -
Klasse B - 22 24.8 27.7 29.5 33.2 38 42.7 46.6 51.1 55.9
E Min. Klasse A 24.49 26.75 30.14 33.53 35.72 39.98 - - - - -
Klasse B - 26.17 29.56 32.95 35.03 39.55 45.2 50.85 55.37 60.79 66.44
k Nominelle Größe 8.8 10 11.5 12.5 14 15 17 18.7 21 22.5 25
Klasse A Min. 8.62 9.82 11.28 12.28 13.78 14.78 - - - - -
maximal 8.98 10.18 11.72 12.72 14.22 15.22 - - - - -
Klasse B Min. - 9.71 11.15 12.15 13.65 14.65 16.65 18.28 20.58 22.08 24.58
maximal - 10.29 11.85 12.85 14.35 15.35 17.35 19.12 21.42 22.92 25.42
k1 Min. 5.96 6.8 7.8 8.5 9.6 10.3 11.7 12.8 14.4 15.5 17.2
r Min. 0.6 0.6 0.6 0.8 0.8 0.8 1 1 1 1 1
s max=Nenngröße 22 24 27 30 32 36 41 46 50 55 60
Min. Klasse A 21.67 23.67 26.67 29.67 31.61 35.38 - - - - -
Klasse B - 23.16 26.16 29.16 31 35 40 45 49 53.8 58.8
Längen des Faden b       - - - - - - - - - - -
