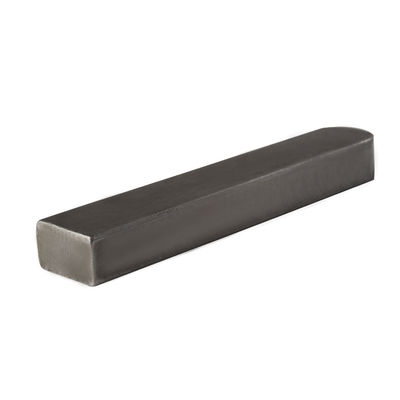

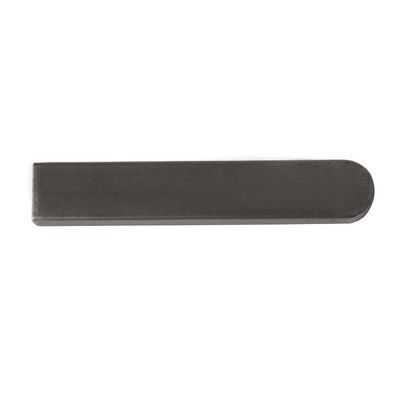

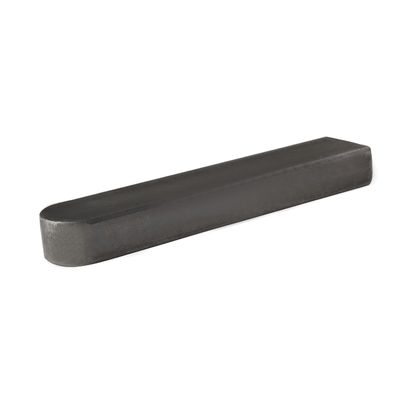

A3 Kohlenstoffstahl Pin und Schlüssel Quadrat und Rechteck UNI6604 DIN6885 Typ C
| Herkunftsort | JIANG SU Provinz China |
|---|---|
| Markenname | YingYan |
| Zertifizierung | ISO9000 |
| Modellnummer | Länge20~118 mm |
| Min Bestellmenge | 1000 Stück |
| Preis | negotiable |
| Verpackung Informationen | Kleine Kisten, Plastiktüten, Massen in Kartons |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Name | Quadratische und rechteckige Schlüssel | Standards | Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten |
|---|---|---|---|
| Material | A3 Kohlenstoffstahl | Beenden Sie. | Polerieren, galvanisieren |
| Dienstleistungen | OEM/ODM | Form | quadratisch und rechteckig |
| Farbe | Einfach | Länge | 20mm-118mm/nach Ihren Anforderungen |
| Breite | 12mm-22mm/nach Ihren Anforderungen | Größe | 8mm-14mm/nach Ihren Anforderungen |
| Hervorheben | DIN6885 Stift und Schlüssel,Kohlenstoffstahl-Stift und Schlüssel,Rechteckige DIN 6885 Schlüssel |
||
Produkt-Beschreibung
UNI6604 DIN6885 A3 aus Kohlenstoffstahl
| Normalgröße | 2 | 3 | 4 | 5 | 6 | 8 | 10 | ||||
| b | |||||||||||
| b | max = Nenngröße (h8) | 2 | 3 | 4 | 5 | 6 | 8 | 10 | |||
| Min. | 1.986 | 2.986 | 3.982 | 4.982 | 5.982 | 7.978 | 9.978 | ||||
| h | max=Nenngröße | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||
| Rechteck ((h11) | Min. | - | - | - | - | - | 6.91 | 7.91 | |||
| Quadrat ((h8) | Min. | 1.986 | 2.986 | 3.982 | 4.982 | 5.982 | - | - | |||
| s | mit einem Durchmesser von mehr als 20 mm | Min. | 0.16 | 0.16 | 0.16 | 0.25 | 0.25 | 0.25 | 0.4 | ||
| maximal | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.6 | ||||
| Normalgröße | 12 | 14 | 16 | 18 | 20 | 22 | 25 | ||||
| b | |||||||||||
| b | max = Nenngröße (h8) | 12 | 14 | 16 | 18 | 20 | 22 | 25 | |||
| Min. | 11.973 | 13.973 | 15.973 | 17.973 | 19.967 | 21.967 | 24.967 | ||||
| h | max=Nenngröße | 8 | 9 | 10 | 11 | 12 | 14 | 14 | |||
| Rechteck ((h11) | Min. | 7.91 | 8.91 | 9.91 | 10.89 | 11.89 | 13.89 | 13.89 | |||
| Quadrat ((h8) | Min. | - | - | - | - | - | - | - | |||
| s | mit einem Durchmesser von mehr als 20 mm | Min. | 0.4 | 0.4 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | ||
| maximal | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | ||||
| Normalgröße | 28 | 32 | 36 | 40 | 45 | 50 | 56 | ||||
| b | |||||||||||
| b | max = Nenngröße (h8) | 28 | 32 | 36 | 40 | 45 | 50 | 56 | |||
| Min. | 27.967 | 31.961 | 35.961 | 39.961 | 44.961 | 49.961 | 55.954 | ||||
| h | max=Nenngröße | 16 | 18 | 20 | 22 | 25 | 28 | 32 | |||
| Rechteck ((h11) | Min. | 15.89 | 17.89 | 19.87 | 21.87 | 24.87 | 27.87 | 31.84 | |||
| Quadrat ((h8) | Min. | - | - | - | - | - | - | - | |||
| s | mit einem Durchmesser von mehr als 20 mm | Min. | 0.6 | 0.6 | 1 | 1 | 1 | 1 | 1.6 | ||
| maximal | 0.8 | 0.8 | 1.2 | 1.2 | 1.2 | 1.2 | 2 | ||||
| Normalgröße | 63 | 70 | 80 | 90 | 100 | ||||||
| b | |||||||||||
| b | max = Nenngröße (h8) | 63 | 70 | 80 | 90 | 100 | |||||
| Min. | 62.954 | 69.954 | 79.954 | 89.946 | 99.946 | ||||||
| h | max=Nenngröße | 32 | 36 | 40 | 45 | 50 | |||||
| Rechteck ((h11) | Min. | 31.84 | 35.84 | 39.84 | 44.84 | 49.84 | |||||
| Quadrat ((h8) | Min. | - | - | - | - | - | |||||
| s | mit einem Durchmesser von mehr als 20 mm | Min. | 1.6 | 1.6 | 2.5 | 2.5 | 2.5 | ||||
| maximal | 2 | 2 | 3 | 3 | 3 | ||||||
Betriebsprinzip:
Flachschlüssel sind industrielle Teile, die auf die Extrusion von zwei Seiten und der Seite des Schlüssels für die Übertragung von Drehmoment angewiesen sind.
Klassifizierung:
Laut unterschiedlichen Verwendungen können Flachschlüssel in gewöhnliche Flachschlüssel, dünne Flachschlüssel, geführte Flachschlüssel drei Arten unterteilt werden. Der gewöhnliche Flachschlüssel und der dünne Flachschlüssel werden für statische Verbindung verwendet,und der Flachschlüssel für die dynamische Verbindung verwendet wird.
Standard:
Der Standard für gewöhnliche Flachschlüssel ist DIN6885. Gemäß der Form der beiden Enden der Flachschlüssel ist DIN6885 in drei Arten von ABC unterteilt, Typ A ist an beiden Enden rund,Typ B ist am Ende quadratischDie entsprechende internationale Norm UNI6604 ist in Modelle A&B unterteilt.
Qualität und Material:
Kohlenstoffstahl 4.8 allgemein verwendete Qualität Q235, A3 und andere kohlenstoffarme Stahlverarbeitung, 8.8 allgemein verwendete Qualität 35 Stahl, 45 Stahl und andere mittlere Kohlenstoffstahlverarbeitung;Häufig verwendete Edelstahl 304, 316 und andere Materialien.
Oberflächenbehandlung:
Da die Toleranzen für Breite und Dicke des Flachschlüssels h8 und h11 sehr gering sind, d. h. die Anforderungen relativ genau sind,und die Oberflächenbehandlung der herkömmlichen Zinkplattierung die Toleranzanforderungen übersteigt, also ist es im Grunde natürlich.
