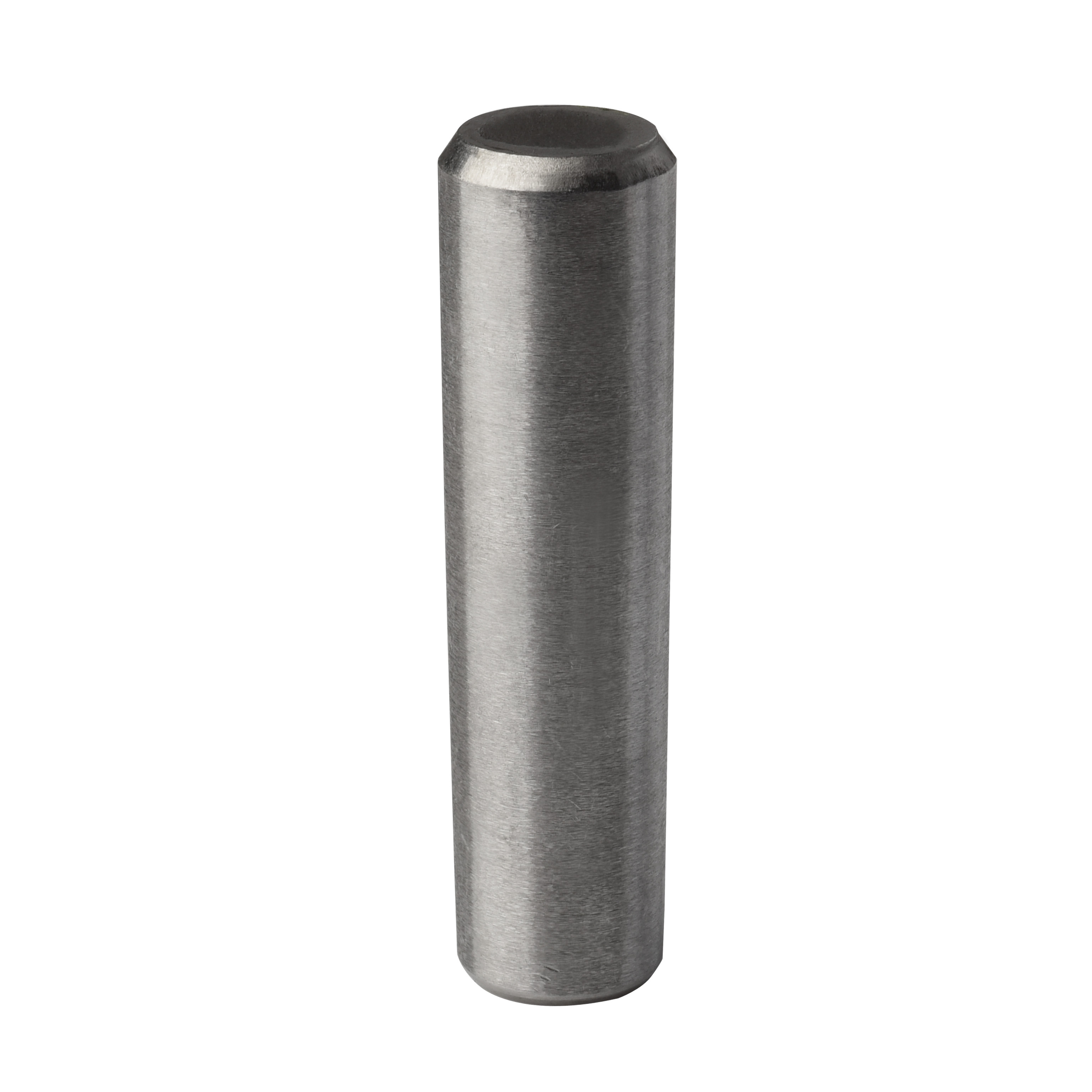

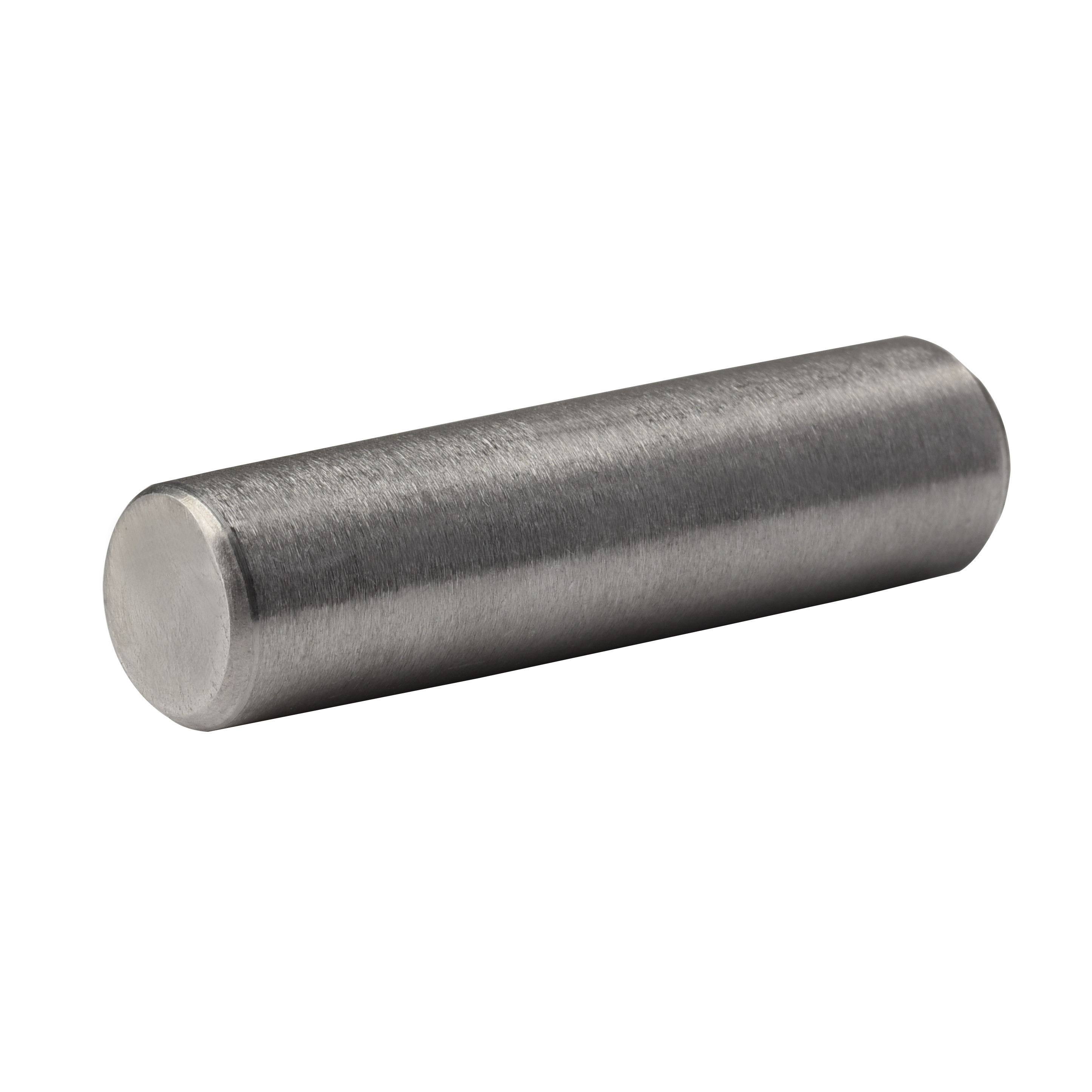

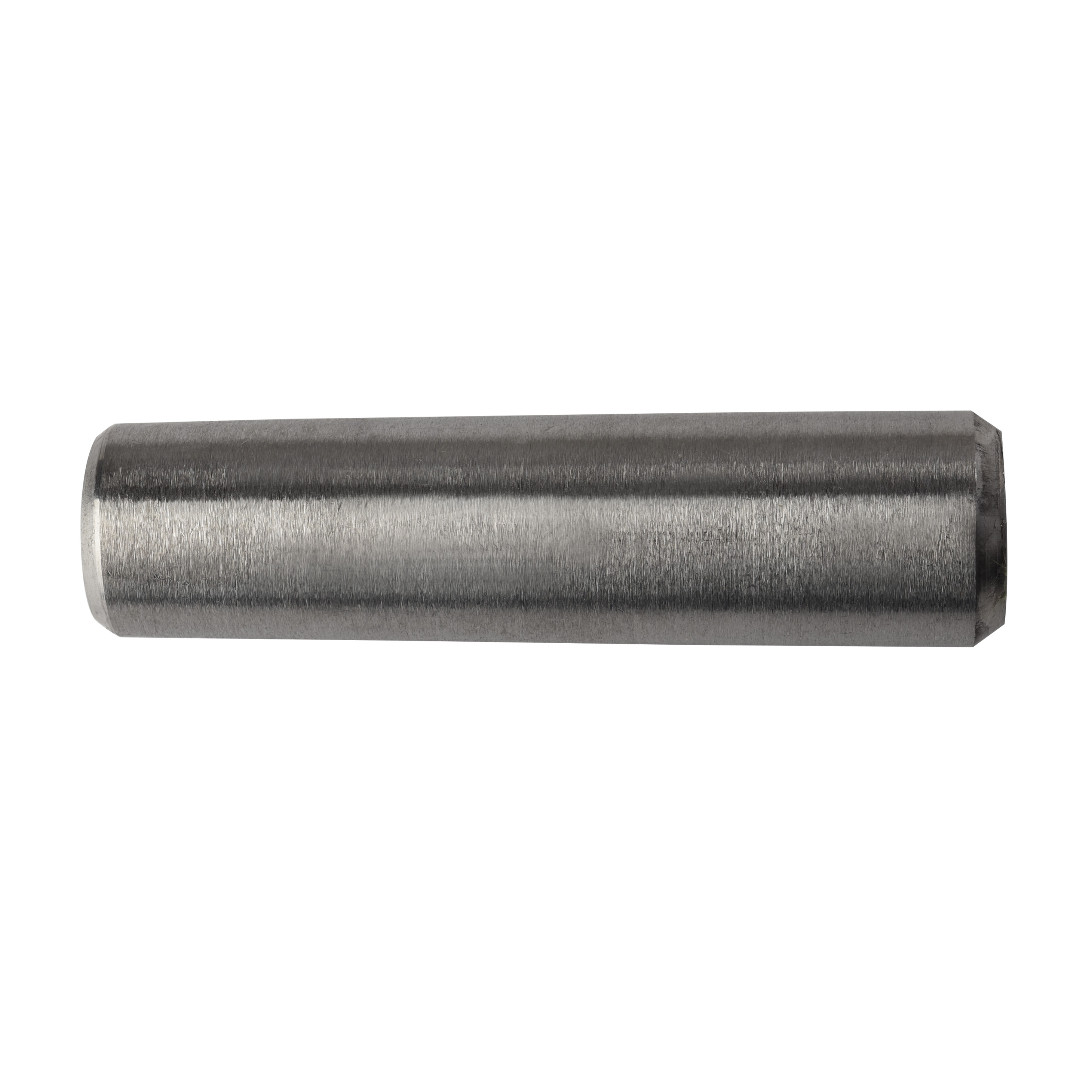

ISO2339 DIN EN 22339 Kegelstahl aus Kohlenstoffstahl A3
| Herkunftsort | JIANG SU Provinz China |
|---|---|
| Markenname | YingYan |
| Zertifizierung | ISO9000 |
| Modellnummer | Länge 30 mm-90 mm |
| Min Bestellmenge | 1000 Stück |
| Preis | negotiable |
| Verpackung Informationen | Kleine Kisten, Plastiktüten, Massen in Kartons, |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Name | Taper-Pins | Standards | Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten |
|---|---|---|---|
| Material | A3 Kohlenstoffstahl | Beenden Sie. | Einfach, poliert. |
| Service | OEM/ODM | Form | Verjüngung |
| Größe | Φ4-Φ20/gemäß Ihren Anforderungen | Länge | 30 mm-90 mm/ je nach Ihren Anforderungen |
| Hervorheben | ISO2339 Konische Pins,Kohlenstoffstahl A3 Spangen,Einfache Spangen |
||
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
| specifications and models | Nominal diameter of thread(mm) | Length(mm) | inventory | |
|---|---|---|---|---|
| Stainless steel SUS 304 | Φ6-Φ12 | 22-60 | 1 | |
| Φ6*22 | Φ6 | 22 | 10000 | |
| Φ8*30 | Φ8 | 30 | 10000 | |
| Φ10*30 | Φ10 | 30 | 10000 | |
| Φ10*60 | Φ10 | 60 | 10000 | |
| Φ12*40 | Φ12 | 40 | 10000 | |
| Carbon steel A3 | Φ4-Φ20 | 30-90 | 1 | |
| Φ4*30 | Φ4 | 30 | 10000 | |
| Φ5*35 | Φ5 | 35 | 10000 | |
| Φ6*40 | Φ6 | 40 | 10000 | |
| Φ8*30 | Φ8 | 30 | 10000 | |
| Φ8*40 | Φ8 | 40 | 10000 | |
| Φ8*45 | Φ8 | 45 | 10000 | |
| Φ8*55 | Φ8 | 55 | 10000 | |
| Φ8*60 | Φ8 | 60 | 10000 | |
| Φ10*30 | Φ10 | 30 | 10000 | |
| Φ10*40 | Φ10 | 40 | 10000 | |
| Φ10*50 | Φ10 | 50 | 10000 | |
| Φ10*55 | Φ10 | 55 | 10000 | |
| Φ10*60 | Φ10 | 60 | 10000 | |
| Φ12*40 | Φ12 | 40 | 10000 | |
| Φ12*45 | Φ12 | 45 | 10000 | |
| Φ12*50 | Φ12 | 50 | 10000 | |
| Φ20*90 | Φ20 | 90 | 10000 | |
| If you have more needs, please contact customer service | 1 | 1 | 1 |
Produkt-Beschreibung
ISO2339/DIN EN 22339 Kohlenstoffstahl A3 mit einfachen Spulen Φ4-Φ20
| Nominaler Durchmesser | F0.6 | F0.8 | Φ1 | Φ1.2 | Φ1.5 | Φ2 | Φ2.5 | |
| d | ||||||||
| d | max=Nenngröße (h10) | 0.6 | 0.8 | 1 | 1.2 | 1.5 | 2 | 2.5 |
| Min. | 0.56 | 0.76 | 0.96 | 1.16 | 1.46 | 1.96 | 2.46 | |
| Ein | ≈ | 0.08 | 0.1 | 0.12 | 0.16 | 0.2 | 0.25 | 0.3 |
| Nominaler Durchmesser | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | |
| d | ||||||||
| d | max=Nenngröße (h10) | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| Min. | 2.96 | 3.952 | 4.952 | 5.952 | 7.942 | 9.942 | 11.93 | |
| Ein | ≈ | 0.4 | 0.5 | 0.63 | 0.8 | 1 | 1.2 | 1.6 |
| Nominaler Durchmesser | Φ16 | Φ20 | Φ25 | Φ30 | Φ40 | Φ50 | ||
| d | ||||||||
| d | max=Nenngröße (h10) | 16 | 20 | 25 | 30 | 40 | 50 | |
| Min. | 15.93 | 19.916 | 24.916 | 29.916 | 39.9 | 49.9 | ||
| Ein | ≈ | 2 | 2.5 | 3 | 4 | 5 | 6.3 | |
Eigenschaften
- Dieser spitze Stift verfügt überVerjüngungVerhältnis von 1:50, so daß es seitliche Kräfte durch Reibung umleiten kann, was zu einer außergewöhnlichen Selbstschließfähigkeit führt.
- Taper-Pins verfügen über eine höhere Positionierungsgenauigkeit als zylindrische Pins und ihre Wiederverwendbarkeit sorgt dafür, daß wiederholte Montage undAuflösungInnerhalb desselben Lochs wird weder die Positionierungsgenauigkeit noch die Zuverlässigkeit der Verbindung beeinträchtigt..
- Dank ihrer spitzen Form und ihrer SelbstverschließungEigenschaften, sind Spulen relativ einfach zu installieren und zu entfernen.
Vorteile
- Dank ihres einzigartigen, konischen Designs zeigenaußergewöhnlich Durch die Nutzung von Reibungskräften erhalten sie eine stabile Verbindung, ohne dass zusätzliche Sperrvorrichtungen erforderlich sind..
- Diese Konikspinne, die nach internationalen Normen hergestellt wurden, verfügen sowohl über präzise Abmessungen als auch über eine hohe Zuverlässigkeit.nachBei wiederholter Montage und Demontage bleiben ihre Positionierungsgenauigkeit und die Zuverlässigkeit der Verbindung unberührt.
- Angesichts ihrer konischen EigenschaftenundAnpassung an internationale Standards, sind Spitzenpunkte ideal für eine Vielzahl von Szenarien geeignet, die eine hochpräzise Positionierung und Verbindung erfordern.
Anwendungen
- Maschinenbau: In der Maschinenbautechnik werden Spulen für Bauteile, die eine präzise Positionierung und Verbindung erfordern, wie Lager und Zahnräder, häufig verwendet.
- Herstellung von Schimmelpilzen: Bei der Formenherstellung werden Spitzenpfeiler verwendet, um verschiedene Formenteile zu befestigen, um die Präzision und Stabilität der Formen zu gewährleisten.
- Automatisierte Ausrüstung: Taper-Pins werden auch in automatisierten Geräten für Komponenten verwendet, die eine hochpräzise Verbindung und Positionierung erfordern.
Bitte beachten Sie, dass ISO 2339 und DIN EN 22339 zwar gemeinsame Normen für Spulen sind, sich aber hinsichtlich der Produktlänge und anderer Details unterscheiden können.Auswahl und Verwendung sollten auf spezifischen Anwendungsanforderungen und -szenarien beruhen..
