Klasse 4.8 8.8 Clevis Pin und Schlüssel DIN1444 DIN EN 22341 Schwarzer Dacromet Plain Zinkplattiert

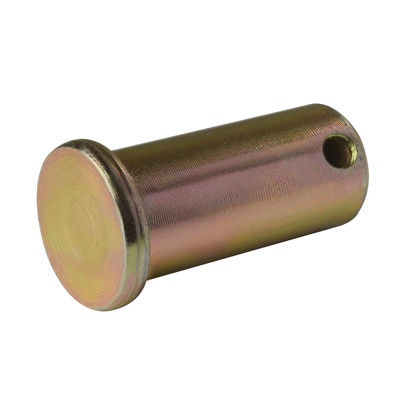

  • Class 4.8 8.8 Clevis Pin And Key DIN1444 DIN EN 22341 Black Dacromet Plain Zinc Plated

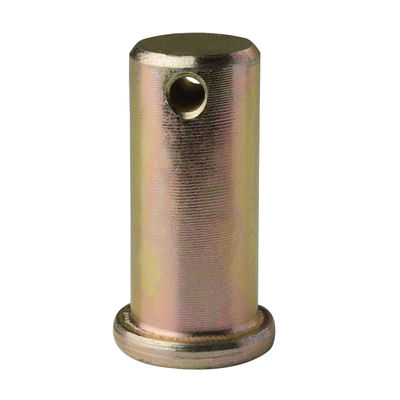

  • Class 4.8 8.8 Clevis Pin And Key DIN1444 DIN EN 22341 Black Dacromet Plain Zinc Plated

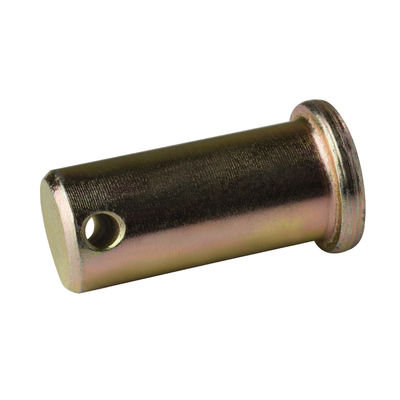

  • Class 4.8 8.8 Clevis Pin And Key DIN1444 DIN EN 22341 Black Dacromet Plain Zinc Plated

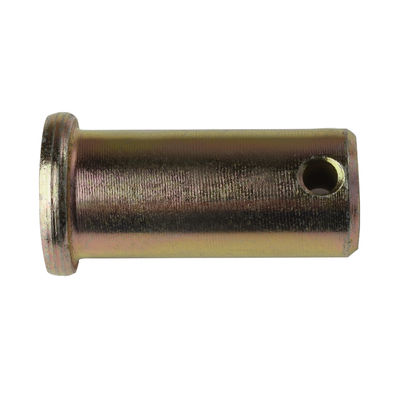

  • Class 4.8 8.8 Clevis Pin And Key DIN1444 DIN EN 22341 Black Dacromet Plain Zinc Plated
Herkunftsort JIANG SU Provinz China
Markenname YingYan
Zertifizierung ISO9000
Modellnummer Größe Φ10-Φ45 Länge12~100mm
Min Bestellmenge 1000 Stück
Preis negotiable
Verpackung Informationen Karton/Kunststoffbeutel/Verpackungsfolie/Palette

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Name Lastösenbolzen mit Kopf Standards Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten
Material A3/Q195/35K Kohlenstoffstahl Klasse 4.88.8
Beenden Sie. Einfach, schwarz, verzinkt, gelb verzinkt, Dacromet, Service OEM/ODM
Länge 12 mm bis 110 mm Größe Für die Berechnung der Leistung:
Farbe Einfach, schwarz, gelb, usw.
Hervorheben

Zinkplattierte Nadel und Schlüssel

,

Schlüssel und Nadel nach EN 22341

,

DIN 1444 Clevis-Pins
Hinterlass eine Nachricht
Produkt-Beschreibung

DIN1444 DIN EN 22341 A3/Q195/35K Stahl Schwarz/Dacromet/Glanz/Zinkplattiert Eigenschaften: Vielfalt von Φ10-Φ45 Klasse4.8 8.8





  • Klasse 4.8 8.8 Clevis Pin und Schlüssel DIN1444 DIN EN 22341 Schwarzer Dacromet Plain Zinkplattiert 0
  • Nominaler Durchmesser 3 4 5 6 8 10 12
    d
    d maximal 3 4 5 6 8 10 12
    Min. 2.94 3.925 4.925 5.925 7.91 9.91 11.89
    dk maximal 5 6 8 10 14 18 20
    Min. 4.7 5.7 7.64 9.64 13.57 17.57 19.48
    d1 maximal 0.94 1.14 1.34 1.74 2.14 3.38 3.38
    Min. 0.8 1 1.2 1.6 2 3.2 3.2
    k Nominelle Größe 1 1 1.6 2 3 4 4
    maximal 1.125 1.125 1.725 2.125 3.125 4.15 4.15
    Min. 0.875 0.875 1.475 1.875 2.875 3.85 3.85
    Ich... Min. 1.6 2.2 2.9 3.2 3.5 4.5 5.5
    Nominaler Durchmesser 14 16 18 20 22 24 27
    d
    d maximal 14 16 18 20 22 24 27
    Min. 13.89 15.89 17.89 19.87 21.87 23.87 26.87
    dk maximal 22 25 28 30 33 36 40
    Min. 21.48 24.48 27.48 29.48 32.38 35.38 39.38
    d1 maximal 4.18 4.18 5.18 5.18 5.18 6.52 6.52
    Min. 4 4 5 5 5 6.3 6.3
    k Nominelle Größe 4 4.5 5 5 5.5 6 6
    maximal 4.15 4.65 5.15 5.15 5.65 6.15 6.15
    Min. 3.85 4.35 4.85 4.85 5.35 5.85 5.85
    Ich... Min. 6 6 7 8 8 9 9
    Nominaler Durchmesser 30 33 36 40 45 50 55
    d
    d maximal 30 33 36 40 45 50 55
    Min. 29.87 32.84 35.84 39.84 44.84 49.84 54.81
    dk maximal 44 47 50 55 60 66 72
    Min. 43.38 46.38 49.38 54.26 59.26 65.26 71.26
    d1 maximal 8.22 8.22 8.22 8.22 10.22 10.22 10.22
    Min. 8 8 8 8 10 10 10
    k Nominelle Größe 8 8 8 8 9 9 11
    maximal 8.18 8.18 8.18 8.18 9.18 9.18 11.215
    Min. 7.82 7.82 7.82 7.82 8.82 8.82 10.785
    Ich... Min. 10 10 10 10 12 12 14
    Nominaler Durchmesser 60 70 80 90 100
    d
    d maximal 60 70 80 90 100
    Min. 59.81 69.81 79.81 89.78 99.78
    dk maximal 78 90 100 110 120
    Min. 77.26 89.13 99.13 109.13 119.13
    d1 maximal 10.22 13.27 13.27 13.27 13.27
    Min. 10 13 13 13 13
    k Nominelle Größe 12 13 13 13 13
    maximal 12.215 13.215 13.215 13.215 13.215
    Min. 11.785 12.785 12.785 12.785 12.785
    Ich... Min. 14 16 16 16 16




Eigenschaften:

  • Die Kopfspinwellen sind nach DIN1444 inÜbereinstimmungmit internationalen Normen, mit einer Vielzahl von Größen, die verschiedene Möglichkeiten bieten, den Anforderungen gerecht zu werden.
  • Sie können aus einer Vielzahl von Materialien hergestellt werden, darunter Edelstahlsorten 304, 316, 2205, 2507, 310S, 904L sowie Kohlenstoffstahl, um unterschiedliche Arbeitsumgebungen zu bedienenundAnforderungen.
  • DIN1444-Pins werden hauptsächlich zum Anschließen zweier Wellen oderAusrüstungWenn die Verbindung mit dem Stift erfolgt ist, wird ein Split-Pin in das Loch am Ende des Stifts eingefügt, um das Werkstück festzuhalten.

Vorteile:

  • Weite Anwendbarkeit: Dank seiner vielfältigen Spezifikationen und Materialoptionen eignet sich DIN1444 für verschiedene industrielle Umgebungen und Anwendungsszenarien.
  • Stabile Verbindung: Die Kombination von Stiften und Schlauchstiften sorgt für einen stabilen und zuverlässigen Anschluss.
  • Standardisierte Produktion: Die Einhaltung der DIN-Norm gewährleistet Produktqualität und Austauschbarkeit und verringert Wartungs- und Ersatzschwierigkeiten.

Anwendungsszenarien:

  • Pumpen, Ventile und Rohrleitungen: In Flüssigkeitstransportsystemen werden DIN1444-Pins häufig zum Anschließen und Befestigen von Pumpen, Ventilen und Rohren verwendet.
  • Petrochemische Industrie: Aufgrund der besonderen Arbeitsumgebung in der petrochemischen Industrie sind korrosionsbeständige und hochfeste Steckverbinder erforderlich.DIN1444-Stifte werden aufgrund ihrer vielfältigen Materialoptionen und stabilen Verbindungsmethoden zu einer idealen Wahl.
  • Meerestechnische Geräte: Bei Schiffsmaschinen bieten DIN1444-Pins eine stabile und zuverlässige Verbindung, um sicherzustellen, dass die Ausrüstung in rauen Meeresumgebungen ordnungsgemäß funktioniert.
  • Windenergieerzeugung: DIN1444-Stifte spielen auch eine wichtige Rolle bei der Anbindung und Befestigung von Anlagen in der Windenergieerzeugung.
