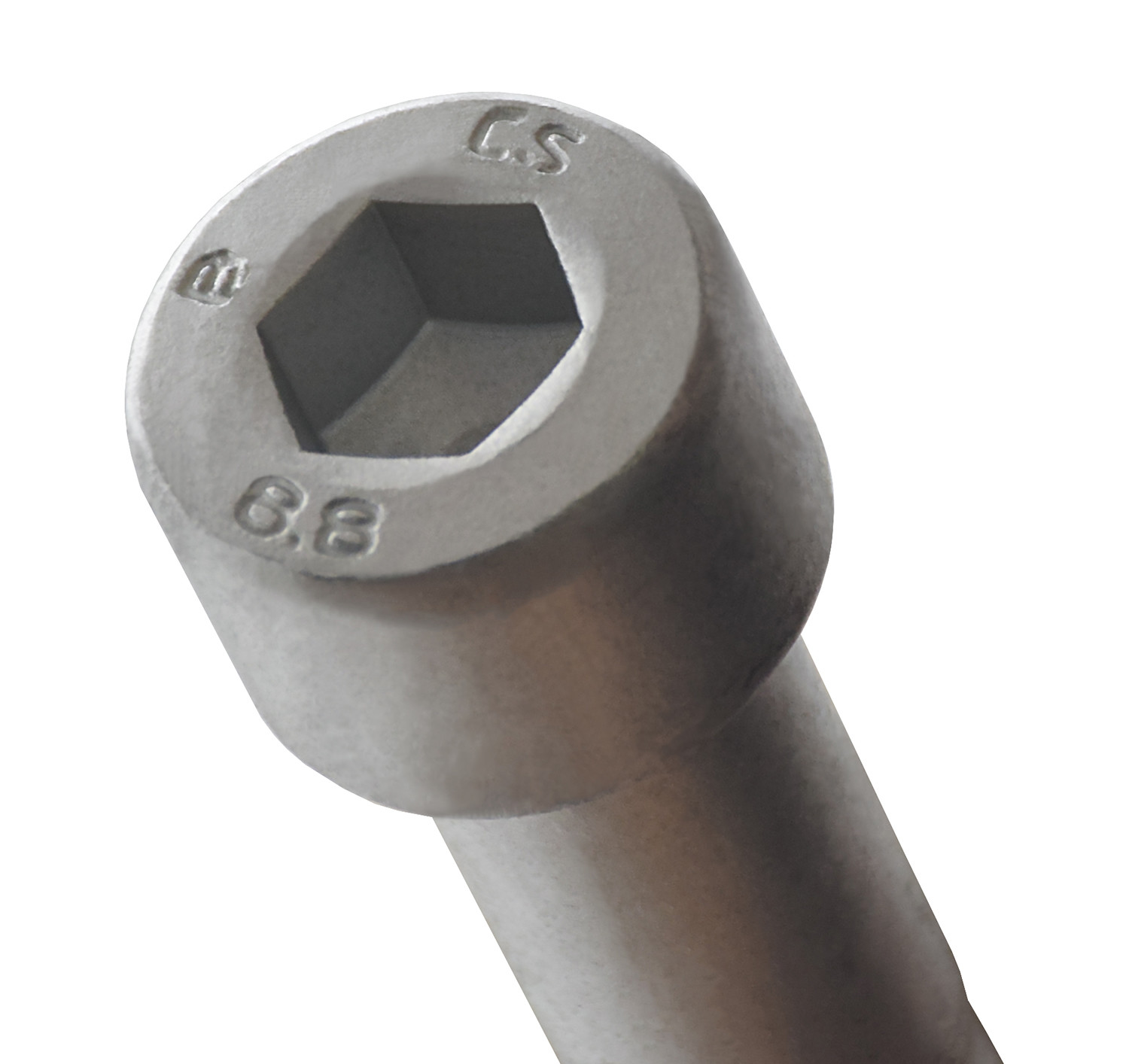

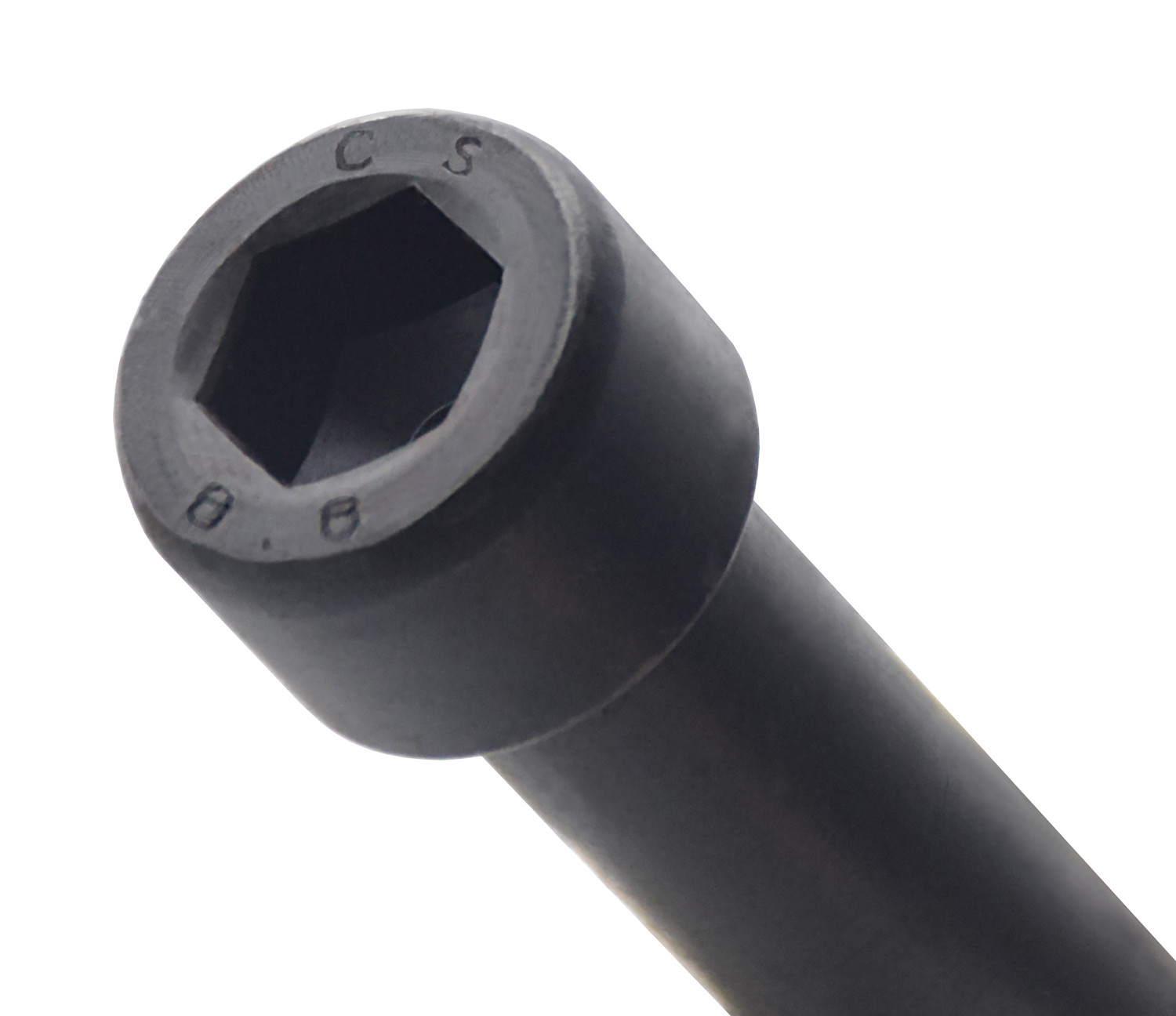

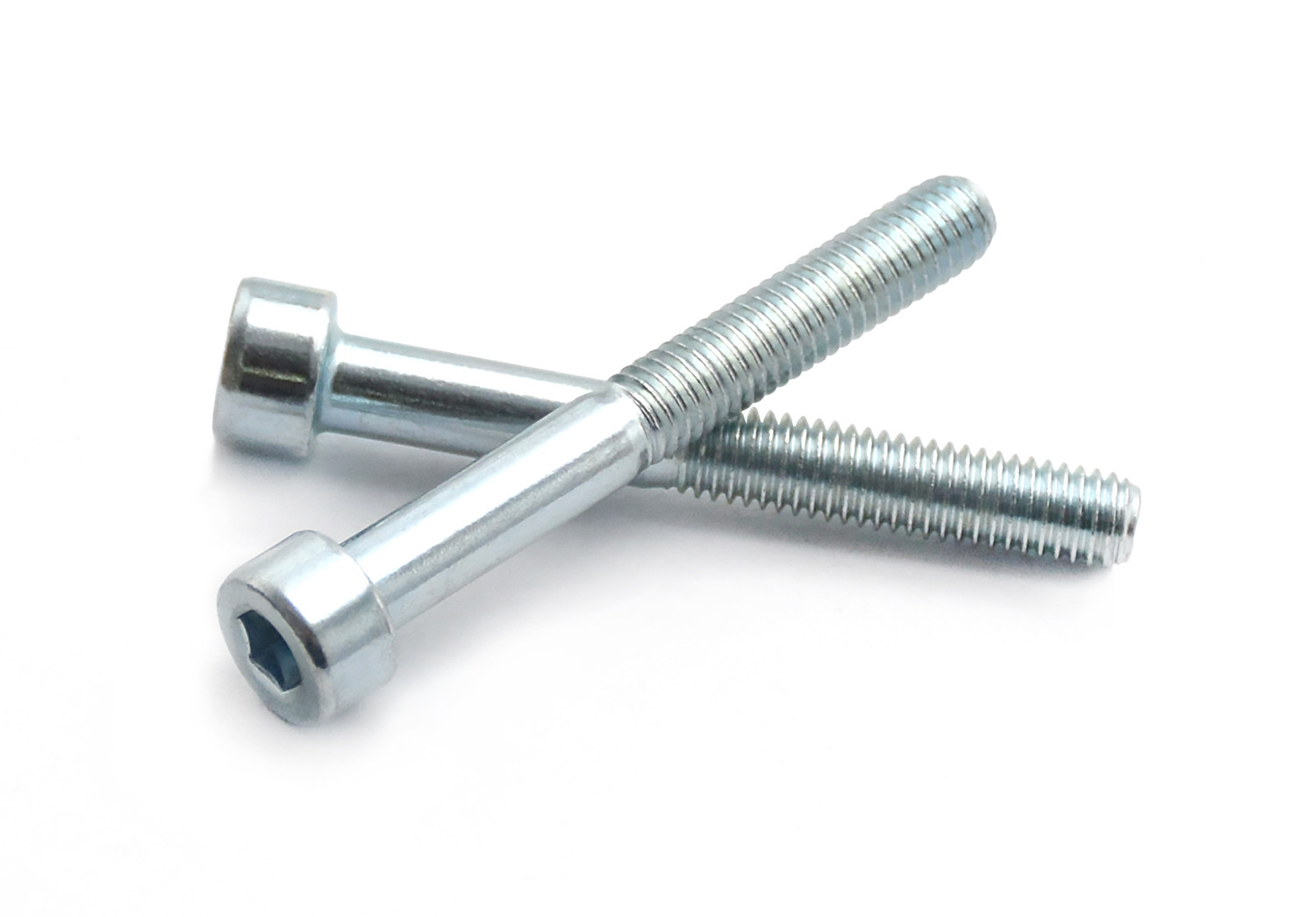

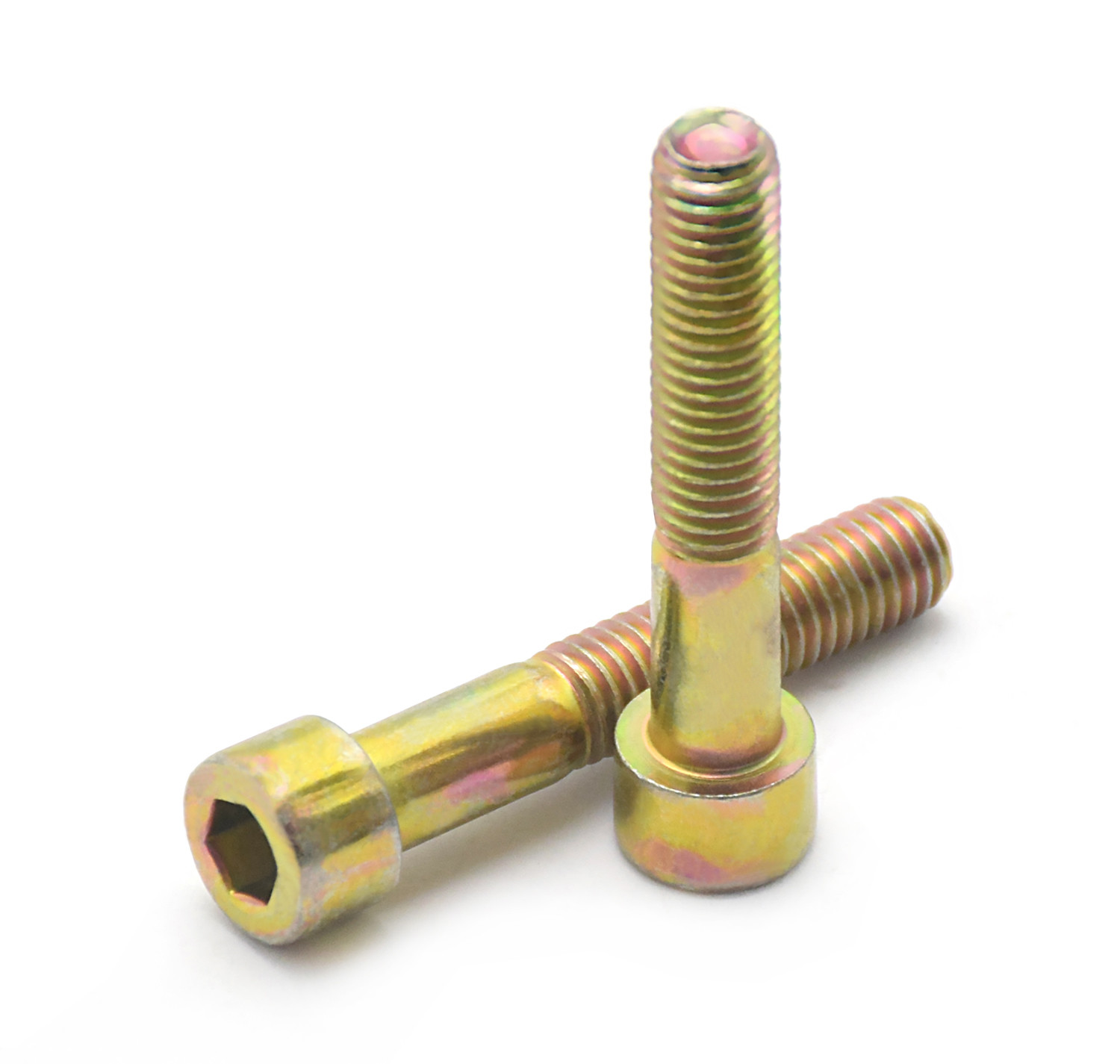

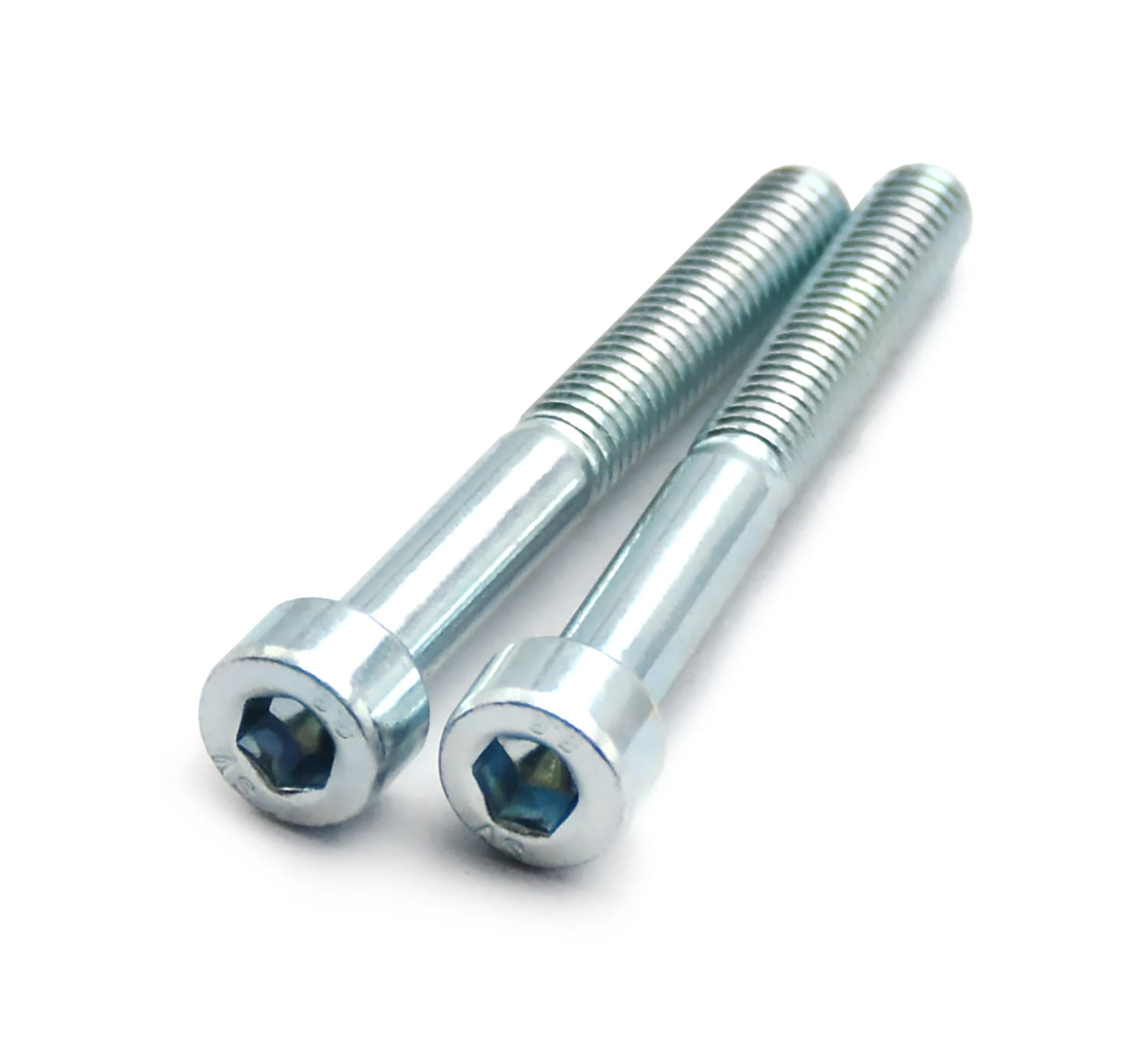

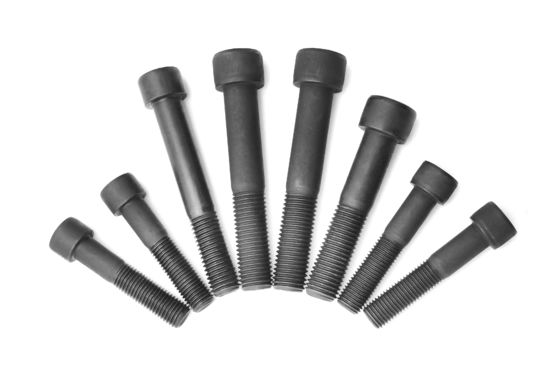

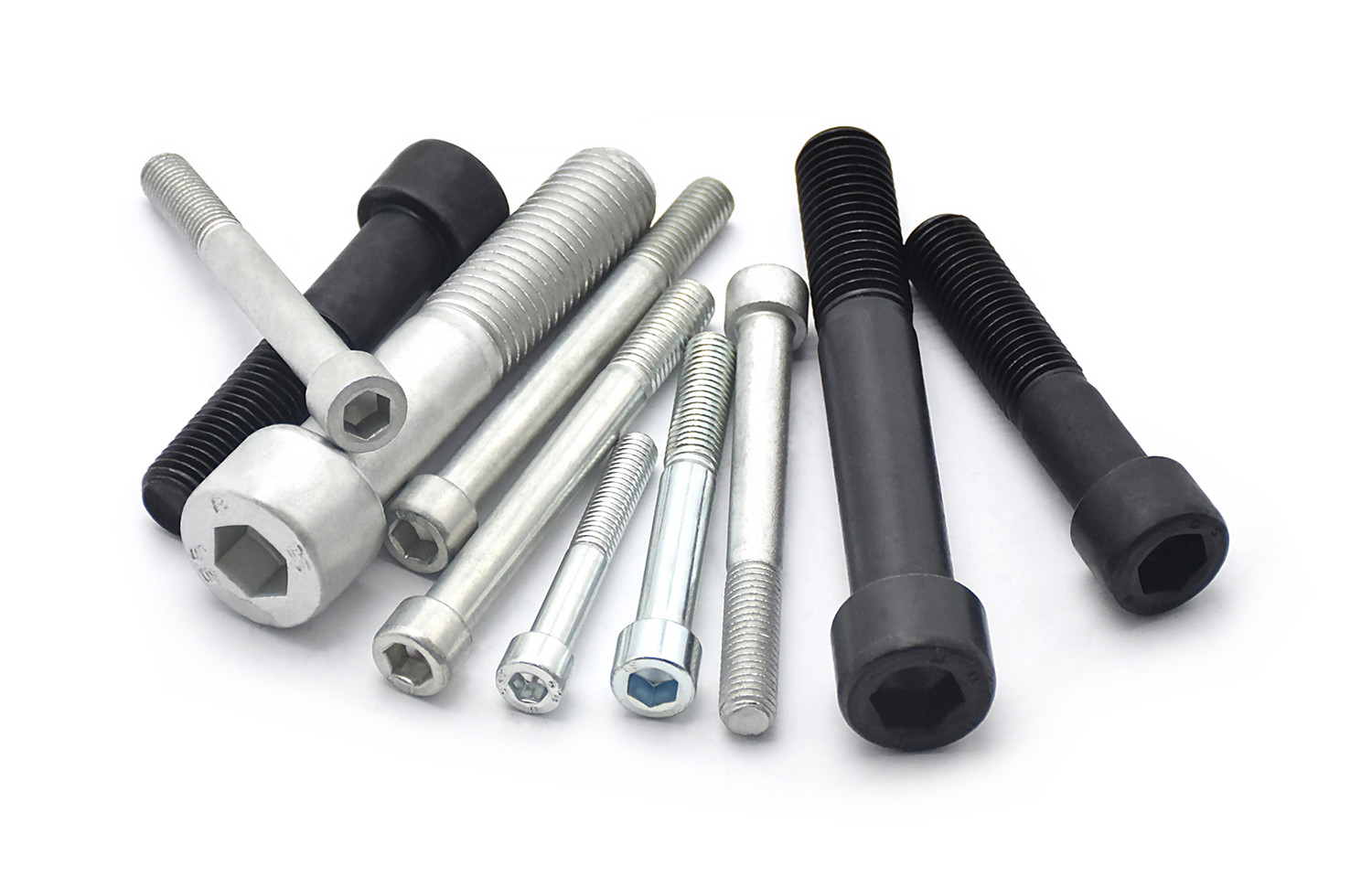

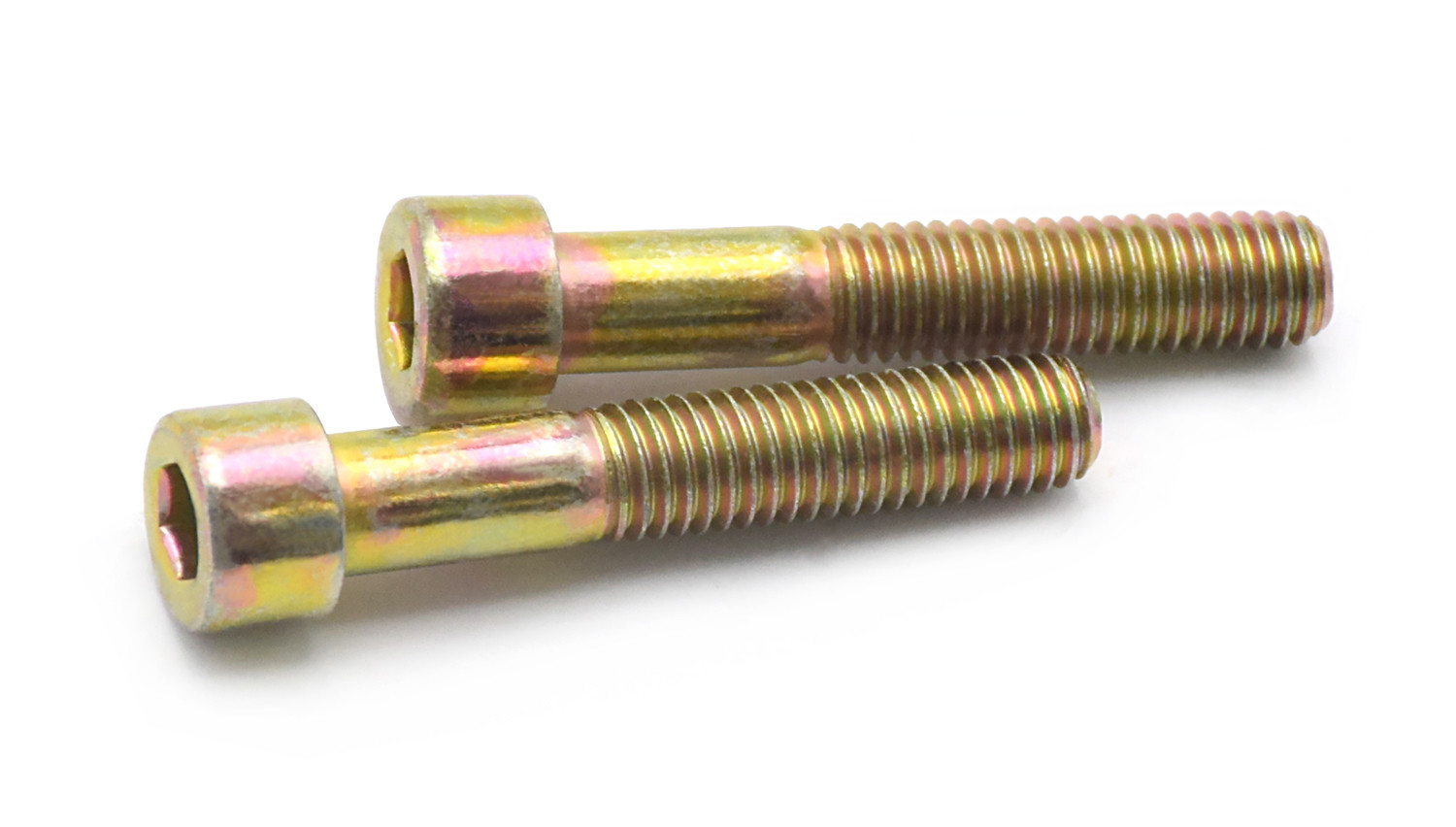

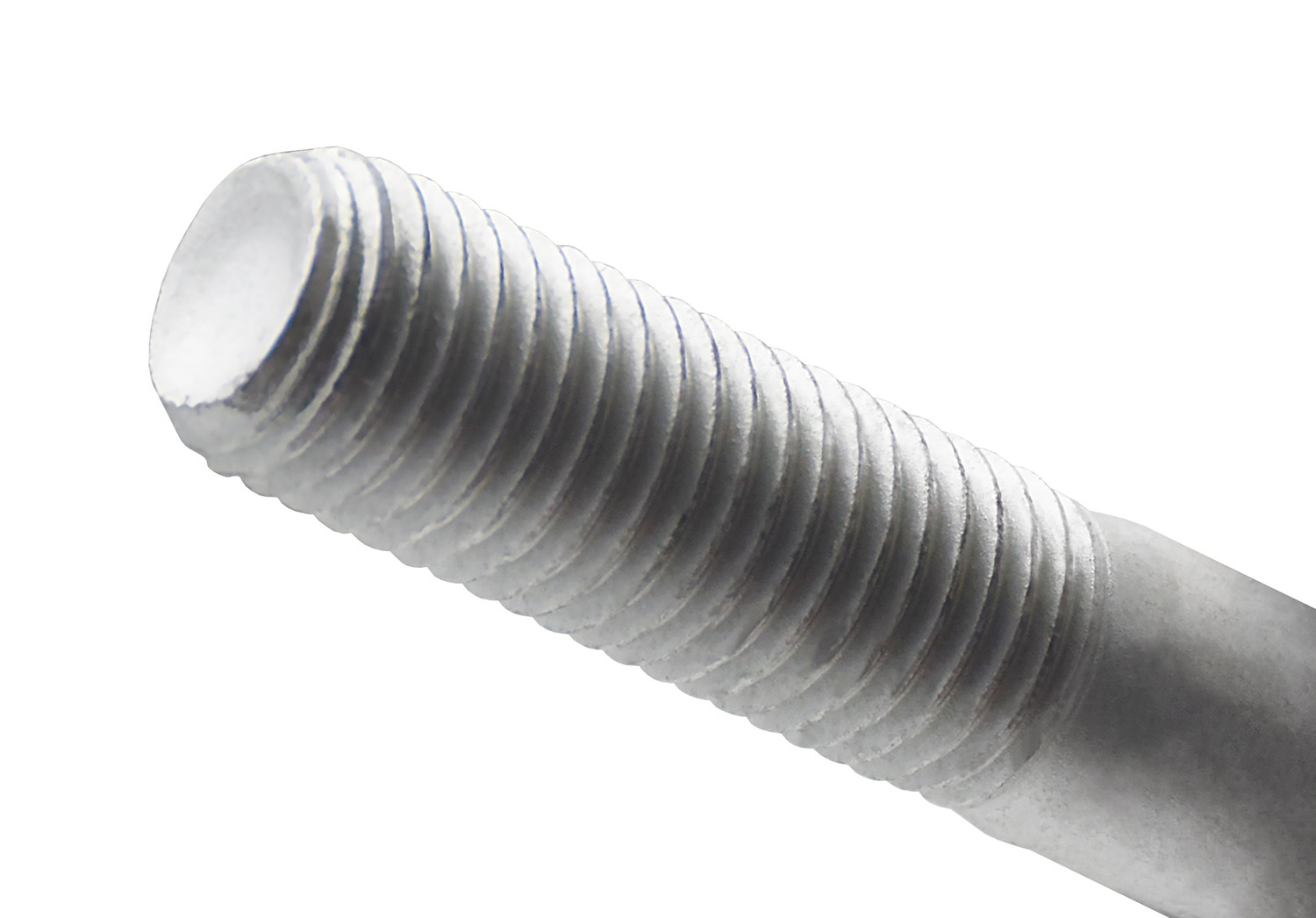

Hexagon Socket Head Cap Schraubverschlüsse Halbstrang DIN912 ISO4762

  • Hexagon Socket Head Cap Screw Fasteners Half Thread DIN912 ISO4762
  • Hexagon Socket Head Cap Screw Fasteners Half Thread DIN912 ISO4762
  • Hexagon Socket Head Cap Screw Fasteners Half Thread DIN912 ISO4762
  • Hexagon Socket Head Cap Screw Fasteners Half Thread DIN912 ISO4762
  • Hexagon Socket Head Cap Screw Fasteners Half Thread DIN912 ISO4762
  • Hexagon Socket Head Cap Screw Fasteners Half Thread DIN912 ISO4762
  • Hexagon Socket Head Cap Screw Fasteners Half Thread DIN912 ISO4762
  • Hexagon Socket Head Cap Screw Fasteners Half Thread DIN912 ISO4762
  • Hexagon Socket Head Cap Screw Fasteners Half Thread DIN912 ISO4762
Herkunftsort JIANG SU Provinz China
Markenname YingYan
Zertifizierung ISO9000
Modellnummer M4-M20
Min Bestellmenge 1000 Stück
Preis negotiable
Verpackung Informationen Kleine Kisten, Plastiktüten, Massen in Kartons,

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Name Innensechskantschrauben Standards Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten
Materialien Kohlenstoffstahl-/legierterstahl Oberflächenbehandlung Einfache, schwarze, Zinkplattierte, Dacromet/nach Ihren Anforderungen
Zulassung 4.8,8.8,10.9,12.9, usw. Kopfart Hexagonalen Steckdosenkopf
Farbe Schwarz, Blau, Silber, Gelb Größe Ihre Anforderungen erfüllen
Länge Ihre Anforderungen erfüllen
Hervorheben

Hexagonalen Steckdose-Kopf-Schraubverbindungen

,

DIN912 Hex-Socket-Kopf-Schraube

,

Schraubverbindungen mit Halbfaden
Hinterlass eine Nachricht
Produkt-Beschreibung

DIN912 ISO4762 ANSI/ASME B 18.3.1M Hexagon Socket Head Cap Schrauben mit Halbfaden Klasse4.8 8.8 10.9 12.9



Hexagon Socket Head Cap Schraubverschlüsse Halbstrang DIN912 ISO4762 0

Größe der Schleife M1.4 M1.6 M2 M2.5 M3 M4 M5 M6
d
P Schwingung Rohfaden 0.3 0.35 0.4 0.45 0.5 0.7 0.8 1
Feinschleifwebe-1 - - - - - - - -
Feinfadenwurf-2 - - - - - - - -
dk Schmalkopf maximal 2.6 3 3.8 4.5 5.5 7 8.5 10
Schrumpfköpfe maximal 2.74 3.14 3.98 4.68 5.68 7.22 8.72 10.22
Min.   2.46 2.86 3.62 4.32 5.32 6.78 8.28 9.78
dEin maximal   1.8 2 2.6 3.1 3.6 4.7 5.7 6.8
ds maximal   1.4 1.6 2 2.5 3 4 5 6
Min.   1.26 1.46 1.86 2.36 2.86 3.82 4.82 5.82
E Min.   1.5 1.73 1.73 2.3 2.87 3.44 4.58 5.72
k maximal   1.4 1.6 2 2.5 3 4 5 6
Min.   1.26 1.46 1.86 2.36 2.86 3.82 4.82 5.7
s Nominelle Größe   1.3 1.5 1.5 2 2.5 3 4 5
Min.   1.32 1.52 1.52 2.02 2.52 3.02 4.02 5.02
maximal   1.36 1.56 1.56 2.06 2.58 3.08 4.095 5.14
t Min.   0.6 0.7 1 1.1 1.3 2 2.5 3
w Min.   0.5 0.55 0.55 0.85 1.15 1.4 1.9 2.3
Größe der Schleife M8 M10 M12 (M14) M16 (M18) M20 (M22)
d
P Schwingung Rohfaden 1.25 1.5 1.75 2 2 2.5 2.5 2.5
Feinschleifwebe-1 1 1.25 1.25 1.5 1.5 1.5 1.5 1.5
Feinfadenwurf-2 - 1 1.5 - - 2 2 2
dk Schmalkopf maximal 13 16 18 21 24 27 30 33
Schrumpfköpfe maximal 13.27 16.27 18.27 21.33 24.33 27.33 30.33 33.39
Min.   12.73 15.73 17.73 20.67 23.67 26.67 29.67 32.61
dEin maximal   9.2 11.2 13.7 15.7 17.7 20.2 22.4 24.4
ds maximal   8 10 12 14 16 18 20 22
Min.   7.78 9.78 11.73 13.73 15.73 17.73 19.67 21.67
E Min.   6.86 9.15 11.43 13.72 16 16 19.44 19.44
k maximal   8 10 12 14 16 18 20 22
Min.   7.64 9.64 11.57 13.57 15.57 17.57 19.48 21.48
s Nominelle Größe   6 8 10 12 14 14 17 17
Min.   6.02 8.025 10.025 12.032 14.032 14.032 17.05 17.05
maximal   6.14 8.175 10.175 12.212 14.212 14.212 17.23 17.23
t Min.   4 5 6 7 8 9 10 11
w Min.   3 4 4.8 5.8 6.8 7.8 8.6 9.4
Größe der Schleife M24 (M27) M30 (M33) M36 M42 M48 M56
d
P Schwingung Rohfaden 3 3 3.5 3.5 4 4.5 5 5.5
Feinschleifwebe-1 2 2 2 2 3 3 3 4
Feinfadenwurf-2 - - - - - - - -
dk Schmalkopf maximal 36 40 45 50 54 63 72 84
Schrumpfköpfe maximal 36.39 40.39 45.39 50.39 54.46 63.46 72.46 84.54
Min.   35.61 39.61 44.61 49.61 53.54 62.54 71.54 83.46
dEin maximal   26.4 30.4 33.4 36.4 39.4 45.5 52.6 63
ds maximal   24 27 30 33 36 42 48 56
Min.   23.67 26.67 29.67 32.61 35.61 41.61 47.61 55.54
E Min.   21.73 21.73 25.15 27.43 30.85 36.57 41.13 46.83
k maximal   24 27 30 33 36 42 48 56
Min.   23.48 26.48 29.48 32.38 35.38 41.38 47.38 55.26
s Nominelle Größe   19 19 22 24 27 32 36 41
Min.   19.065 19.065 22.065 24.065 27.065 32.08 36.08 41.08
maximal   19.275 19.275 22.275 24.275 27.275 32.33 36.33 41.33
t Min.   12 13.5 15.5 18 19 24 28 34
w Min.   10.4 11.9 13.1 13.5 15.3 16.3 17.5 19
Größe der Schleife M64 M72 M80 M90 M100
d
P Schwingung Rohfaden 6 6 6 6 6
Feinschleifwebe-1 4 4 4 4 4
Feinfadenwurf-2 - - - - -
dk Schmalkopf maximal 96 108 120 135 150
Schrumpfköpfe maximal 96.54 108.54 120.54 135.63 150.63
Min.   95.46 107.46 119.46 134.37 149.37
dEin maximal   71 79 87 97 107
ds maximal   64 72 80 90 100
Min.   63.54 71.54 79.54 89.46 99.46
E Min.   52.53 62.81 74.21 85.61 97.04
k maximal   64 72 80 90 100
Min.   63.26 71.26 79.26 89.13 99.13
s Nominelle Größe   46 55 65 75 85
Min.   46.08 55.1 65.1 75.1 85.12
maximal   46.33 55.4 65.4 75.4 85.47
t Min.   38 43 48 54 60
w Min.   22 25 27 32 34



Eigenschaften:

  1. Normen und Spezifikationen:
    • Er entspricht den Spezifikationen der DIN912 (Deutsche Industriestandard).
    • Bietet einen Durchmesserbereich von M1.4 bis M36.
    • Der Abstand variiert je nach Durchmesser, um eine optimale Befestigung zu gewährleisten.
    • Erhältlich in verschiedenen Längen für verschiedene Installationstiefen.
  2. Verschiedene Materialien:
    • Es kann aus Kohlenstoffstahl, Legierstahl, Edelstahl und anderen Materialien hergestellt werden.
    • Die Oberflächenbehandlungen umfassen eine schwarze Oxidbeschichtung, Zinkbeschichtung (blau-weißes Zink, farbiges Zink) usw., um unterschiedlichen Umgebungen und Anforderungen an die Korrosionsbeständigkeit gerecht zu werden.
  3. Gestaltungsaspekte:
    • Der Schraubkopf ist mit einer sechsseitigen Steckdose ausgelegt, die die Montage und den Abbau mit Hilfe eines sechsseitigen Schlüssels erleichtert.
    • Der Kopf ist typischerweise zylindrisch und bietet eine gute Einbettbarkeit und Befestigungseigenschaften.

Vorteile:

  1. Einfache Benutzung:
    • Dank des hexagonalen Steckdosendesigns können die Schrauben leichtManipuliertmit einem hexischen Schlüssel für die Installation und den Abbau, auch in engen Räumen.
  2. Stärker Festmachen:
    • Diese Schraubenreihe ist für verschiedene Anwendungen konzipiert und bietet eine Vielzahl von Durchmessern und Schrauben, die eine robusteAnschließungDurch die zylindrische Konstruktion des Kopfes wird die Übereinstimmung mit den Verkoppelungsflächen optimiert, wodurch die Befestigungswirksamkeit weiter verbessert wird.
  3. Korrosionsbeständigkeit:
    • Diese sind aus hochwertigem Edelstahl gefertigtSchraubenSie weisen eine hervorragende Korrosionsbeständigkeit auf und werden zusätzlich durch mehrere Oberflächenbehandlungsmöglichkeiten für eine höhere Haltbarkeit verstärkt.
  4. Weite Anwendbarkeit:
    • Die Vielfalt der Spezifikationen und der Materialauswahl macht diese Schraube für verschiedene Anwendungen geeignet.

Anwendungen:

  1. Maschinenindustrie:
    • Weit verbreitet bei der Montage und Befestigung verschiedener Maschinen und Geräte.
    • Ideal für hochfeste Befestigung und präzise Verbindungen.
  2. Automobilherstellung und -reparatur:
    • Verwendet bei der Befestigung verschiedener Bauteile in der Automobilindustrie.
    • Nützlich beim Austausch beschädigter Schrauben oder bei anderen Befestigungsvorgängen bei der Fahrzeugwartung.
  3. Bauwesen und Bauwesen:
    • Bei der Verbindung und Befestigung von Gebäudestrukturen verwendet.
    • Geeignet für Situationen, in denen die Schraube schwere Belastungen tragen muss.
  4. Elektronische Geräte und Instrumente:
    • Bei der Befestigung kleiner Bauteile bei der Herstellung elektronischer Geräte und Instrumente verwendet.
    • Geeignet für Situationen, die eine hohe Präzision erfordern.
