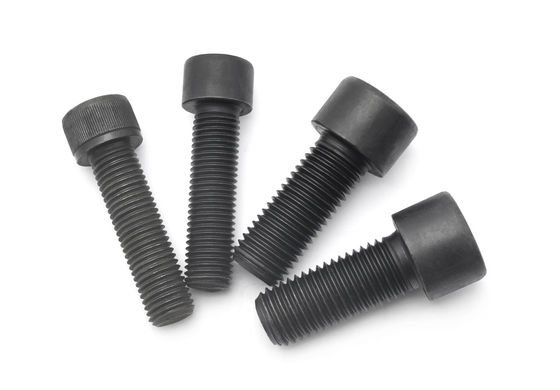

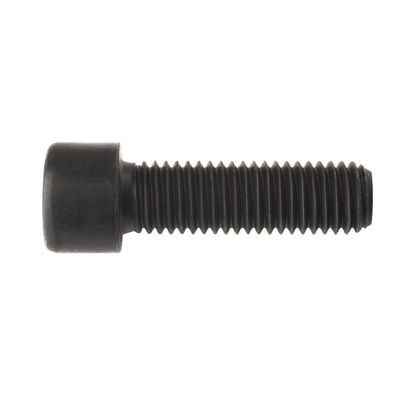

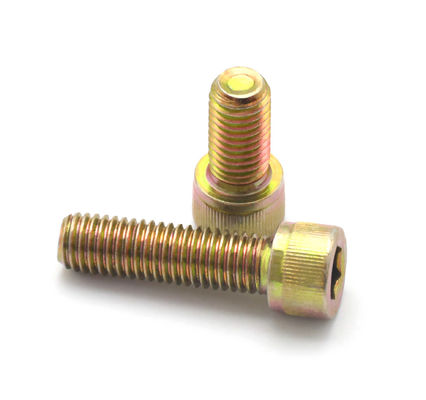

DIN912 UNI 5931 NF E 25-125 AS 1420 Klasse 8.8 10.9 12.9 Hexagonalen Steckdose Kopfhüllen Schrauben Vollschraubschrauben

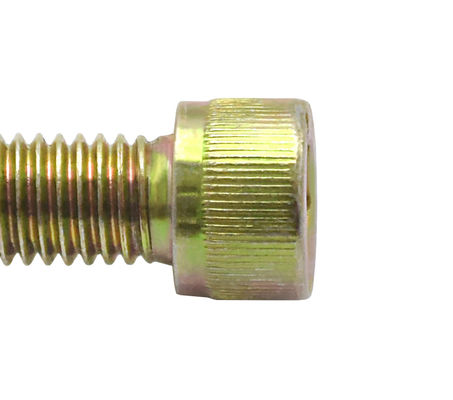

UNI 5931 NF E 25-125 AS 1420 Klasse 8.8 10.9 12.9 Hexagonalen Steckdose-Kopf-Schrauben Vollschrauben Knurl-Schrauben

1. •

   • Größe der Schleife d				M1.4	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20
     P		Schwingung	Rohfaden	0.3	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
     			Feinschleifwebe-1	-	-	-	-	-	-	-	-	1	1.25	1.25	1.5	1.5	1.5	1.5
     			Feinfadenwurf-2	-	-	-	-	-	-	-	-	-	1	1.5	-	-	2	2
     dk		Schmalkopf	maximal	2.6	3	3.8	4.5	5.5	7	8.5	10	13	16	18	21	24	27	30
     		Schrumpfköpfe	maximal	2.74	3.14	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	27.33	30.33
     		Min.		2.46	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67
     Da		maximal		1.8	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4
     Ds		maximal		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
     		Min.		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67
     E		Min.		1.5	1.73	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72	16	16	19.44
     k		maximal		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
     		Min.		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48
     s		Nominelle Größe		1.3	1.5	1.5	2	2.5	3	4	5	6	8	10	12	14	14	17
     		Min.		1.32	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	14.032	17.05
     		maximal		1.36	1.56	1.56	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	14.212	17.23
     t		Min.		0.6	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	9	10
     w		Min.		0.5	0.55	0.55	0.85	1.15	1.4	1.9	2.3	3	4	4.8	5.8	6.8	7.8	8.6
     Gewicht pro 1000 Stahlprodukten (≈ kg)				-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
     Längen des Faden b				-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

   • Größe der Schleife d				(M22)	M24	(M27)	M30	(M33)	M36	M42	M48	M56	M64	M72	M80	M90	M100
     P		Schwingung	Rohfaden	2.5	3	3	3.5	3.5	4	4.5	5	5.5	6	6	6	6	6
     			Feinschleifwebe-1	1.5	2	2	2	2	3	3	3	4	4	4	4	4	4
     			Feinfadenwurf-2	2	-	-	-	-	-	-	-	-	-	-	-	-	-
     dk		Schmalkopf	maximal	33	36	40	45	50	54	63	72	84	96	108	120	135	150
     		Schrumpfköpfe	maximal	33.39	36.39	40.39	45.39	50.39	54.46	63.46	72.46	84.54	96.54	108.54	120.54	135.63	150.63
     		Min.		32.61	35.61	39.61	44.61	49.61	53.54	62.54	71.54	83.46	95.46	107.46	119.46	134.37	149.37
     Da		maximal		24.4	26.4	30.4	33.4	36.4	39.4	45.5	52.6	63	71	79	87	97	107
     Ds		maximal		22	24	27	30	33	36	42	48	56	64	72	80	90	100
     		Min.		21.67	23.67	26.67	29.67	32.61	35.61	41.61	47.61	55.54	63.54	71.54	79.54	89.46	99.46
     E		Min.		19.44	21.73	21.73	25.15	27.43	30.85	36.57	41.13	46.83	52.53	62.81	74.21	85.61	97.04
     k		maximal		22	24	27	30	33	36	42	48	56	64	72	80	90	100
     		Min.		21.48	23.48	26.48	29.48	32.38	35.38	41.38	47.38	55.26	63.26	71.26	79.26	89.13	99.13
     s		Nominelle Größe		17	19	19	22	24	27	32	36	41	46	55	65	75	85
     		Min.		17.05	19.065	19.065	22.065	24.065	27.065	32.08	36.08	41.08	46.08	55.1	65.1	75.1	85.12
     		maximal		17.23	19.275	19.275	22.275	24.275	27.275	32.33	36.33	41.33	46.33	55.4	65.4	75.4	85.47
     t		Min.		11	12	13.5	15.5	18	19	24	28	34	38	43	48	54	60
     w		Min.		9.4	10.4	11.9	13.1	13.5	15.3	16.3	17.5	19	22	25	27	32	34
     Gewicht pro 1000 Stahlprodukten (≈ kg)				-	-	-	-	-	-	-	-	-	-	-	-	-	-
     Längen des Faden b				-	-	-	-	-	-	-	-	-	-	-	-	-	-

Eigenschaften:

1. Normen und Spezifikationen:
   • Die sechsseitigen Steckdose-Kopfschrauben folgen der Standardkonstruktion der DIN912 und entsprechen internationalen Normen.mit einer Schrägfläche, die je nach Durchmesser variiert, um eine optimale Befestigung zu gewährleistenDie Längen variieren entsprechend, um unterschiedlichen Installationstiefen gerecht zu werden.
2. Verschiedene Materialien:

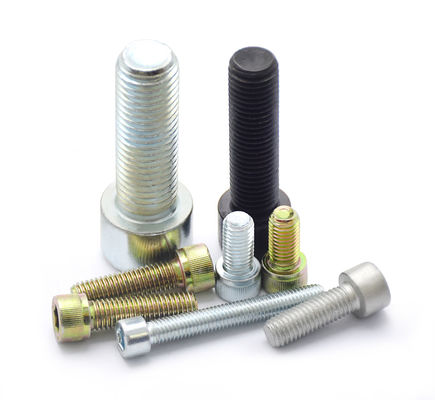

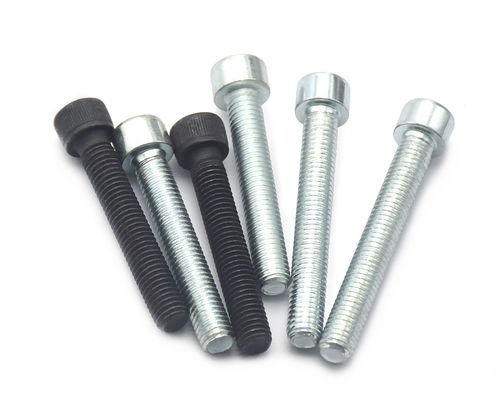

   • Um den unterschiedlichen Härteanforderungen gerecht zu werden, werden verschiedene Materialien zur Herstellung verwendet, wie Kohlenstoffstahl, Legierungsstahl, Edelstahl usw.Entsprechend unterschiedlichen Arbeitsumgebungen und Anforderungen an die Korrosionsbeständigkeit, gibt es auch verschiedene Oberflächenbehandlungen, wie z. B. schwarze Oxidbeschichtung, Zinkplattierung, Dacromet usw.
3. Gestaltungsaspekte:
   • Der Schraubkopf hat eine Standard-Sechseckenschaltung, die die Montage und das Entfernen mit einem Standard-Sechseckenschlüssel der entsprechenden Größe erleichtert.mit hervorragender Einbettbarkeit und Befestigungsfähigkeit.

Vorteile:

1. Einfache Benutzung:
   • Das hexagonale Steckdosendesign ermöglicht eine einfache Manipulation der Schraube auch in engen Räumen.
   • Schnelle Installation und Entfernung mit einem Hex-Schlüssel.
2. Stärker Festmachen:
   • Eine Vielzahl von Durchmessern und Schrägen sorgen für eine robuste Befestigungsfestigkeit und Stabilität.

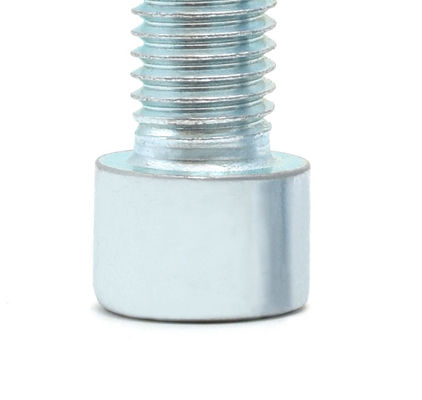

   • Der zylindrische Kopf passt besser an die Paarungsfläche an und verbessert so den Befestigungseffekt.
3. Korrosionsbeständigkeit:

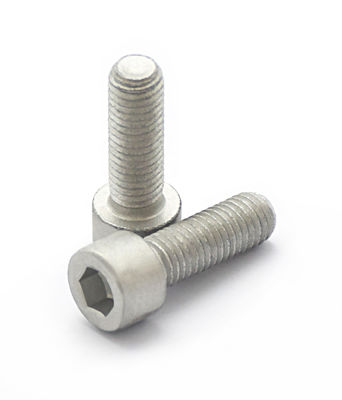

   • Hergestellt aus hochwertigen Materialien wie Edelstahl, die eine hervorragende Korrosionsbeständigkeit gewährleisten.
   • Mehrere Oberflächenbehandlungsmöglichkeiten erhöhen die Haltbarkeit der Schraube weiter.
4. Weite Anwendbarkeit:
   • Die Vielfalt der Spezifikationen und der Materialauswahl macht diese Schraube für verschiedene Anwendungen geeignet.

Anwendungen:

1. Maschinenindustrie:
   • Weit verbreitet bei der Montage und Befestigung verschiedener Maschinen und Geräte.
   • Ideal für hochfeste Befestigung und präzise Verbindungen.
2. Automobilherstellung und -reparatur:
   • Verwendet bei der Befestigung verschiedener Bauteile in der Automobilindustrie.
   • Nützlich beim Austausch beschädigter Schrauben oder bei anderen Befestigungsvorgängen bei der Fahrzeugwartung.
3. Bauwesen und Bauwesen:
   • Bei der Verbindung und Befestigung von Gebäudestrukturen verwendet.
   • Geeignet für Situationen, in denen die Schraube schwere Belastungen tragen muss.
4. Elektronische Geräte und Instrumente:
   • Bei der Befestigung kleiner Bauteile bei der Herstellung elektronischer Geräte und Instrumente verwendet.
   • Geeignet für Situationen, die eine hohe Präzision erfordern.
